FS-1200C 통신드라이버는 국내 파인메카트로닉㈜의 중량표시기(Weighing Indicator) 장비 FS-1200C와 통신을 위한 드라이버이다.
<그림 1>은 FS-1200C 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|

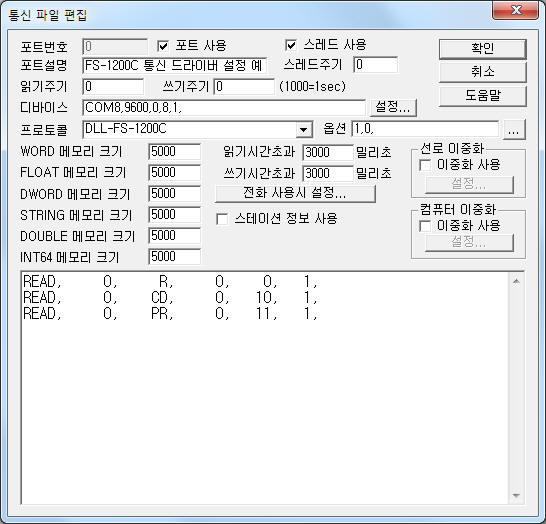

| <그림 1> FS-1200C 통신 드라이버의 통신파일 편집 예 |
<그림 1>의 DEVICE 설정은 연결된 통신포트( COM8 ), 통신속도( 9600 ), Parity Bit( 0 ), Data Bit( 8 ), Stop Bit( 1 )를 순서대로 장비에 설정된 통신속도를 입력한다.
또한 옵션 부에는 읽기 요구모드 여부( 0 = 전송모드, 1 = 읽기 요구모드, 기본 : 0), F34 값의 상태(0 = 설정안됨, 1 = 설정, 기본 : 0)를 콤마( , )로 구분하여 설정할 수 있다.
FS-1200C 콘트롤러의 통신속도, Parity Bit, Data Bit, Stop Bit 는 전면의 조작스위치로 변경할 수 있다.
FS-1200C 드라이버의 읽기 작성 형식
FS-1200C 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 스테이션 – 장비의 ID( 0 ~ 99 ).
2) 읽을 명령 – R, DT, TI, PN, CD, ST, GT, EN, HI, LO, HF, LF, PR 중의 하나. ( <표 1> 참조, 빈칸 등을 입력하면 R 명령 )
3) 읽을 시작번지 – 사용안함. ( 0 으로 설정 )
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정. ( 각 명령어 별로 읽을 크기는 정해져 있음, < 표 1> 참조 )
주의) 만약 FS-1200C 장비가 ‘전송모드’로 설정되어 있으면 읽기 작성은 저장할 번지만 지정한다.
읽기 설정 예1)
READ, 0, 0, 0, 0, 1, (전송모드 일 경우 0 번지부터 읽은 데이터를 저장할 경우)
읽기 설정 예2)
READ, 0, R, 0, 0, 1, (읽기 요구모드 일 경우)
READ, 0, CD, 0, 10, 1,
READ, 0, PR, 0, 11, 1,
<표 1>은 FS-1200C 통신 드라이버의 읽기 명령어 별 읽은 내용과 저장위치이다.
| 명령어 | 저장위치 |
내 용 | 저장 값 | 비고 |
| R | 저장 위치 + 0 | 읽은 중량 | 중량 | WORD, DWORD, FLOAT |
| 저장 위치 + 1 | Header 1의 내용 | 1 : Over Load (OL) 2 : Under Load (UL) 3 : 중량 안정 (ST) 4 : 중량 흔들림 (US) 0 : 기타 |
WORD전송모드 또는 읽기 요구모드의 R 명령 |
|
| 저장 위치 + 2 | Header 2의 내용 | 1 : 실제 중량 (Net Weight Mode : NT) 2 : 총 중량 (Gross Weight Mode : GS) 0 : 기타 |
||
| 저장 위치 + 3 | 단위 | 1 : kg 2 : t 3 : lb 4 : g 0 : 기타 |
||
| DT | 저장 위치 + 0 ~ 2 | 날짜 | 년(2자리), 월, 일 | 읽은 값을 WORD, DWORD, FLOAT 메모리에 같이 저장 |
| TI | 저장 위치 + 0 ~ 2 | 시간 | 시, 분, 초 | |
| PN | 저장 위치 + 0 | 품번 | 품번 값 | |
| CD | 저장 위치 + 0 | 코드번호 | 코드번호 값 | |
| ST | 저장 위치 + 0 ~ 2 | 소계 정보 | 품번, 횟수, 중량 | |
| GT | 저장 위치 + 0 ~ 1 | 총계 정보 | 횟수, 중량 | |
| EN | 저장 위치 + 0 | 마지막 집계 중량 | 중량 값 | |
| HI | 저장 위치 + 0 | 상한 값 읽기 | 상한 값 | 읽은 값 WORD, DWORD, FLOAT 메모리에 같이 저장 |
| LO | 저장 위치 + 0 | 하한 값 읽기 | 하한 값 | |
| HF | 저장 위치 + 0 | 상한 낙차 값 읽기 | 상한 낙차 값 | |
| LF | 저장 위치 + 0 | 하한 낙차 값 읽기 | 상한 낙차 값 | |
| PR | 저장 위치 + 0 | 현재 Print 상태 | 0 : Print 안함, 1 : Print | STRING 메모리 : yyyy-MM-dd hh:mm:ss 저장 |
| 저장 위치 + 1 ~ 3 | 최종 Print 년,월,일 | 년,월,일 | ||
| 저장 위치 + 4 ~ 6 | 최종 Print 시,분,초 | 시,분,초 | ||
| <표 1> FS-1200C 통신 드라이브의 읽기 명령어 별 읽은 내용과 저장위치 | ||||
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

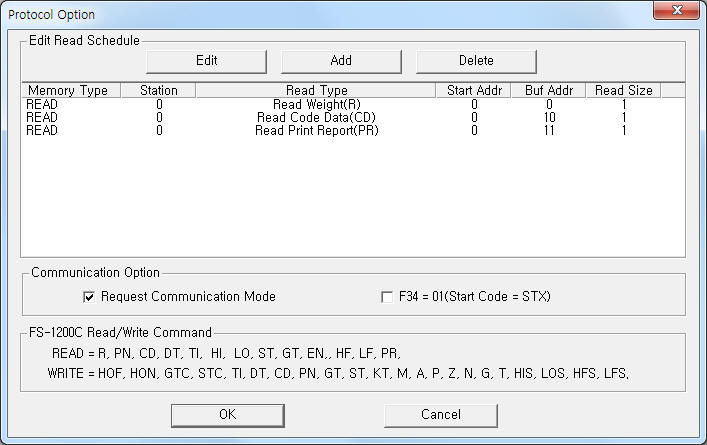

| <그림 2> FS-1200C 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 'Request Communication Mode', 'F34 = 01(Start Code = STX)' 영역에서도 읽기 요구모드 여부, F34 상태를 설정할 수 있다.
 |

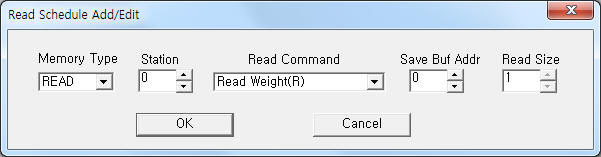

| <그림 3> FS-1200C 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 품번, 코드번호 등을 설정을 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 장비의 ID 번호. (0 ~ 99 ).
3) Address DT, TI 출력 명령일 때, 10진수 년도(DT) 또는 시간(TI) 값을 설정.
4) Extra1 출력 명령 : HOF,HON,GTC,STC,TI,DT,CD,PN,GT,ST,KT,M,A,P,Z,N,G,T, HIS, LOS, HFS, LFS 중의 하나. <표 2> 참조>
5) Extra2 DT, TI 출력 명령일 때, 10진수 월(DT) 또는 분(TI) 값을 설정.
| 명령번호(Extra1) | 내용 | Station | Address | Extra2 | 출력 값 |
|
|
홀드 해제 | 장비의 ID | 사용안함 | 사용안함 | 사용안함 |
| HON | 홀드 상태설정 | ||||
| GTC | 총계 내용을 지움 | ||||
| STC | 소계 내용을 지움 | ||||
| TI | 시간 설정 | 설정 시간(10진수) | 설정 분(10진수) | 설정 초(10진수) | |
| DT | 날짜 설정 | 설정 년(10진수) | 설정 월(10진수) | 설정 일(10진수) | |
| CD | 코드 설정 | 사용안함 | 사용안함 | 코드 번호(6자리 10진수) | |
| PN | 품번 변경 | 품번 값 (2자리 10진수) | |||
| GT | ‘총계’키와 동일 기능 | 사용안함 | |||
| ST | ‘소계’키와 동일 기능 | ||||
| KT | ‘키용기’키와 동일 기능 | ||||
| M | 자동설정을 해제 | ||||
| A | ‘자동’키와 동일 기능 | ||||
| P | ‘프린트’키와 동일 기능 | ||||
| Z | ‘영점’키와 동일 기능 | ||||
| N | ‘실중량’키와 동일 기능 | ||||
| G | ‘총중량’키와 동일 기능 | ||||
| T | ‘용기’키와 동일 기능 | ||||
| HIS | 상한 값 설정 | 상/하한 설정 값 (최대 6자리 10진수) |
|||
| LOS | 하한 값 설정 | ||||
| HFS | 상한 낙차 값 설정 | 상/하한 낙차 설정 값 (최대 4자리 10진수) |
|||
| LFS | 하한 낙차 값 설정 | ||||
| <표 2> FS-1200C 통신 드라이버에서 사용하는 쓰기 명령번호 별 출력인자 값의 범위와 내용 | |||||
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : PN EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 0번 ID의 FS-1200C 장비의 품번을 설정(출력 값)한 값으로 변경할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : CD EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 0번 ID의 FS-1200C 장비의 코드 번호를 설정(출력 값)한 값으로 변경할 수 있다.
통신케이블 연결
FS-1200C 장비 뒷면 RS-232C TXD, RXD, GND 단자에 RS-232C 통신케이블을 연결한다.
기본전원 연결
FS-1200C 장비의 뒷면 전원 입력 부에 220V AC 기본 전원을 연결한다.

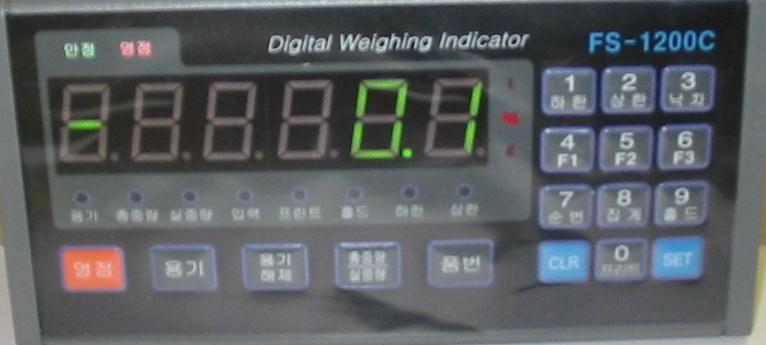

<그림 4>는 FS-1200C 장비의 모습이다.
 |
| <그림 4> FS-1200C 장비의 모습 |
