FIM Server 통신드라이버는 국내 엠넥스텍(주)의 객실관리 시스템 모율과 통신을 위한 드라이버이다.
<그림 1>은 FIM Server 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|

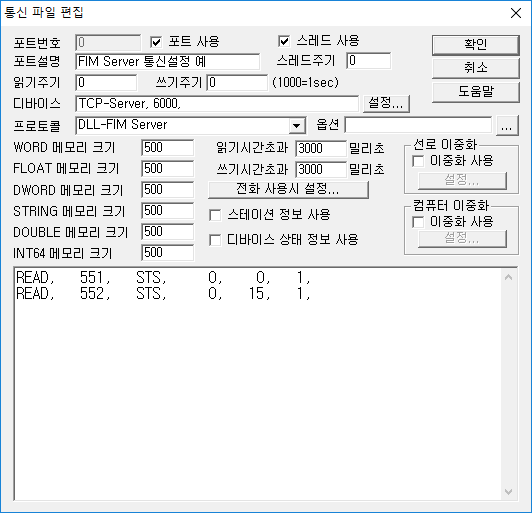

| <그림 1> FIM Server 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 디바이스는 디바이스 종류(TCP-Server), 장비의 서비스포트 번호(6000) 순으로 장비에 설정된 값을 입력한다.
FIM Server 드라이버의 읽기 작성 형식
FIM Server 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 객실 번호 – 0 ~ 9999 사이의 객실번호.
2) 읽기 명령어 – STS 읽기 명령어 ( <표 1> 참조 ).
3) 읽을 시작번지 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정.
읽기 설정 예)
READ, 551, STS, 0, 0, 1,
READ, 552, STS, 0, 15, 1,
주의) FIM Server 통신 드라이버는 FIM( 또는 FIP) 장비에서 주기적으로 보내오는 현재 상태 값 데이터를 읽어오는 구조로 되어 있다.
<표 1>은 FIM Server 통신 드라이버의 STS 읽기 명령에 대한 읽은 값 저장내용이다.
읽기 명령어 |
내용 |
통신메모리 저장위치 |
비고 |
STS |
현재 상태값 읽기 |
저장위치 + 0 : room status 저장위치 + 1 : in/out status 저장위치 + 2 : maid status 저장위치 + 3 : admin status 저장위치 + 4 : emergency call 저장위치 + 5 : clean request 저장위치 + 6 : do not disturb 저장위치 + 7 : 현재 온도 0 저장위치 + 8 : 냉난방 제어설정 상태 0 저장위치 + 9 : 현재 온도 1 저장위치 + 10 : 냉난방 제어설정 상태 1 저장위치 + 11 : 현재 온도 2 저장위치 + 12 : 냉난방 제어설정 상태 2 저장위치 + 13 : 시스템 설정온도 |
1 = check in, 0 = check out 1 = 재실, 0 = 외출 1 = maid in, 0 = maid out 1 = admin in, 0 = admin out 1 = emergency call 1 = clean request 1 = do not disturb 온도 및 상태 0 ~ 2는 숫자 값 |
| <표 1> FIM Server 통신 드라이버의 STS 읽기 명령에 대한 읽은 값 저장내용 | |||
FIM Server 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

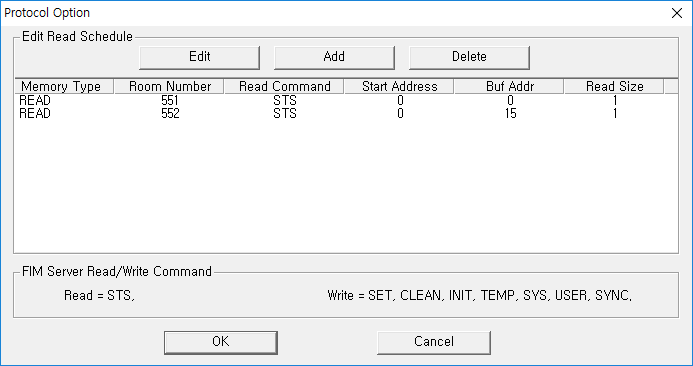

| <그림 2> FIM Server 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

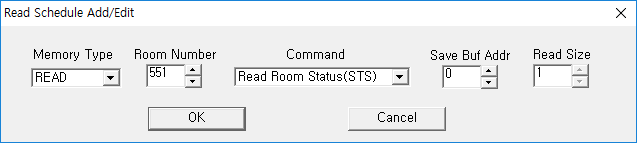

| <그림 3> FIM Server 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
FIM Server 드라이버의 쓰기 설정으로 설정 값을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 0 ~ 99 사이의 FIP ( 또는 FIM) ID 를 입력.
3) Address 0 ~ 99 사이의 Rcu ID 를 입력.
4) Extra1 SET, CLEAN, INIT, TEMP, SYS, USER, SYNC 의 출력 명령어. ( <표 2> 참조 )
5) Extra2 출력 명령어 종류에 따른 설정 값. ( <표 2> 참조 )
6) 출력 값 설정 상태 값 또는 온도 값. ( <표 2> 참조 )
<표 2>는 FIM Server 통신 드라이버의 쓰기 명령을 위한 설정 인자에 대한 설명이다.
쓰기 명령어(Extra1) |
Station, Address |
Extra2 |
출력 값 |
SET |
0 ~ 99 의 FIP, Rcu ID |
사용안함 | 1 = check out 설정 2 = Emergency Complete/Clear 0 또는 기타 값 = check in 설정 |
CLEAN |
1 = 청소요청 0 또는 기타 값 = 청소완료 |
1 = 외출중, 2 = 재실중, 0 또는 기타 값 = 공실중 |
|
INIT |
사용안함 | 사용안함 | |
TEMP (설정온도 설정) |
128 = 난방, 64 = 냉방, 32 = 스케줄, 16 = 사용자(룸 체크) + 0 = FCU Off, 1 = FCU1, 2 = FCU2, 3 = FCU3 (FCU 조절) |
설정 온도 값( 2자리 숫자) | |
SYS (시스템온도 설정) |
2 = 온도 조절기 2, 3 = 온도 조절기 3, 1 또는 기타 값 = 온도 조절기 1 |
||
USER (사용자온도 설정) |
|||
SYNC.cccccccc.ff cccccccc = 8자리 card number, ff = 2자리 Fid |
1 = guest, 2 = maid, 3 또는 기타 값 = admin |
사용안함 | |
| <표 2> FIM Server 통신 드라이버의 쓰기 명령을 위한 설정 인자에 대한 설명 | |||
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0 EXTRA1 : SET EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 1 FIP, 0 Rcu ID 장비의 check in/out, emergency complete/clear 설정을 할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 1 EXTRA1 : TEMP EXTRA2 : 129 로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 1 FIP, 1 Rcu ID 장비를 난방, FCU1 으로 설정하고 설정온도를 세팅할 수 있다.
