Edisun Solitec Inverter 통신드라이버는 국내 (주)에디슨 솔라이텍의 인버터와 통신을 위한 드라이버이다.

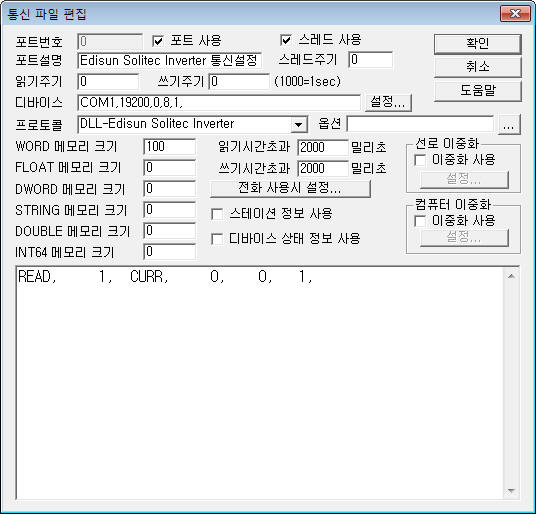

<그림 1>은 Edisun Solitec Inverter 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> Edisun Solitec Inverter 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 디바이스는 연결된 통신포트 ( COM1 ), 통신속도( 19200 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ) 순으로 입력한다.
Edisun Solitec Inverter 드라이버의 읽기 작성 형식
Edisun Solitec Inverter 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비의 Node 번호 – 1 ~ 31 노드( Node ) 번호를 입력.
2) 읽기 명령어 – CURR 읽기 명령어를 입력 ( <표 1> 참조 ).
3) 읽을 시작번지 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정.
읽기 설정 예)
READ, 1, CURR, 0, 0, 1,
<표 1>은 Edisun Solitec Inverterl 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
읽기 명령어 |
내용 |
통신메모리 저장위치 |
비고 |
CURR |
현재 상태 값 읽기 |
저장위치 + 0 : PV Voltage 저장위치 + 1 : PV Current 저장위치 + 2 : PV kW 저장위치 + 3 ~ 5 : AC R, S, T 상 Voltage 저장위치 + 6 ~ 8 : AC R, S, T 상 Current 저장위치 + 9 : PF 저장위치 + 10 : Hz 저장위치 + 11 : Inverter kW 저장위치 + 12 : 일간 Watt |
0.1 unit (실제 값 = 읽은 값 / 10) |
저장위치 + 13 : total Watt |
0.1 kWWh unit | ||
저장위치 + 14 : Out Temperature 저장위치 + 15 : Mod Temperature 저장위치 + 16 : Lumi PV 저장위치 + 17 : Lumi Horz 저장위치 + 18 : Peak Watt 저장위치 + 19 : op Hours |
0.1 unit (실제 값 = 읽은 값 / 10) |
||
|
저장위치 + 20 : Alarm Count |
|||
|
저장위치 + 21 ~ 22 : Rad Temp1, Temp2 |
0.1 unit (실제 값 = 읽은 값 / 10) |
||
|
저장위치 + 23 ~ 24 : Reserved |
|||
|
저장위치 + 25 : rg 1 |
bit 0 : AC volt alarm bit 1 : Frequency alarm bit 2 : 단독운전 alarm bit 3 : power module alarm bit 4 : over load alarm bit 5 : over current alarm bit 6 : 직류 과전압 bit 7 : 계통 alarm |
||
|
저장위치 + 26 : rg 2 |
bit 0 : 방열판 과열 bit 1 : 상 불균형 bit 2 : parameter setting bit 3 : 전류 센서 bit 4 : PV amp low bit 5 : Fan fault bit 6 : MCC trip bit 7 : DC 불균형 |
||
| 저장위치 + 27 ~ 41 : Reserved | |||
| <표 1> Edisun Solitec Inverter 드라이버의 읽기 명령어 종류와 읽은 값 저장위치 | |||
Edisun Solitec Inverter 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

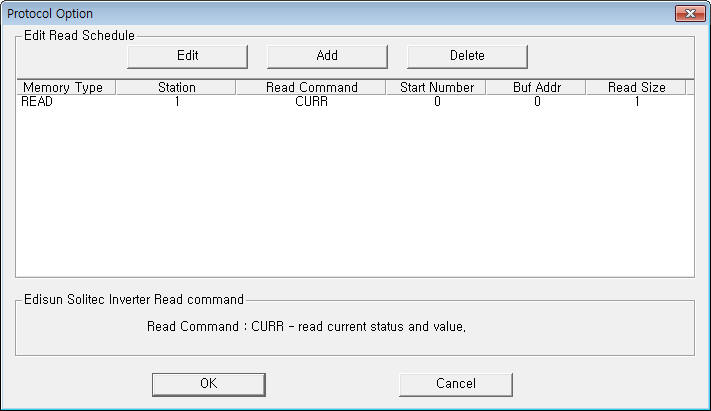

| <그림 2> Edisun Solitec Inverter 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

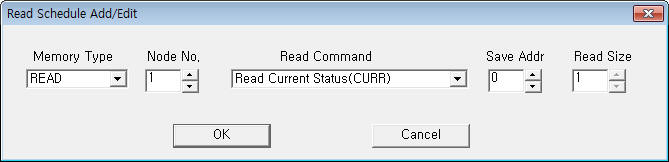

| <그림 3> Edisun Solitec Inverter 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
Edisun Solitec Inverter 드라이버의 쓰기 설정은 없다.
