ETLC Lighting Controller 는 국내 (주)엠알엔지니어링의 6SRM 조명제어 장비와 통신을 위한 드라이버이다.

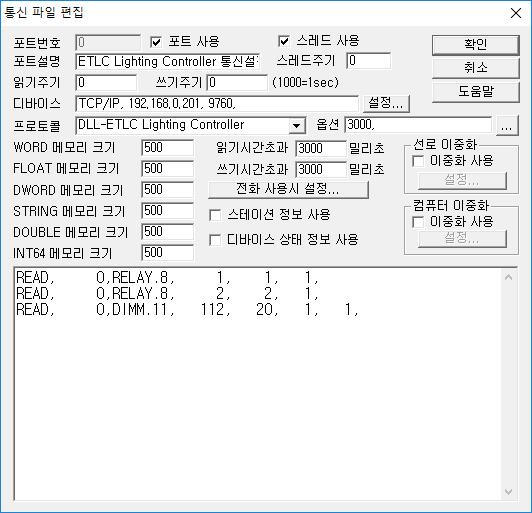

<그림 1>은 ETLC Lighting Controller 통신 드라이버의 통신파일 편집 예이다.
|
|
| <그림 1> ETLC Lighting Controller 드라이버의 통신파일 편집 예 |
<그림 1>의 디바이스는 연결된 디바이스 종류(TCP/IP), 장비의 IP 번지(192.168.0.201), 서비스 포트(9760) 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
ETLC Lighting Controller 통신 드라이버의 읽기 형식
ETLC Lighting Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) SCU address – 0 ~ 63 사이의 SCU address 를 입력.
2) 읽기 명령어 – RELAY, DIMM, LIVE 중에서 입력. ( <표 1> 참조, RELAY 는 6SRM, DIMM은 DALI pannel type 이 기본 )
RELAY.xx, DIMM.xx 형식으로 설정,
xx = pannel type, 0 - SMARTROL, 1 - SCU, 2 - 4DSW, 3 - 8DSW, 4 - STS1, 5 - STS2, 6 - SU, 7 - 4SRM, 8 - 6SRM, 9 - ERM 4,6, 10 - 48SRM, 11 -DALI.
3) Device address – 0 ~ 1023 사이의 Device address 를 입력.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 통신메모리의 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정,
6) Dimmer Group address - 1 ~ 4 사이의 DIMM 읽기 dimmer group address.
읽기 예
READ, 0, RELAY.8, 1, 1, 1,
READ, 0, RELAY.8, 2, 2, 1,
READ, 0, DIMM.11, 112, 20, 1, 1,
<표 1>은 ETLC Lighting Controller 통신 드라이버의 읽은 값 저장위치와 내용이다.
읽기 명령어 |
내용 |
통신메모리 저장위치 |
비고 |
RELAY |
Relay 현재 값 읽기 |
저장위치 + 0 : Relay 현재 값 |
0 ~ 5 Bit : 1 ~ 6번 Sub address 에 대한 ON/OFF 상태 값 |
DIMM |
Dimmer 현재 값 읽기 |
저장위치 + 0 ~ 15 : 설정한 Group 의 Dimmer 현재 값 |
1 ~ 4 Group 1 Group : Dimmer 1 ~ 16 2 Group : Dimmer 17 ~ 32 3 Group : Dimmer 33 ~ 48 4 Group : Dimmer 49 ~ 64 |
LIVE |
Network alive check |
저장위치 + 0 : ETLC Line status |
|
| <표 1> ETLC Lighting Controller 통신 드라이버의 읽은 값 저장위치와 내용 | |||
ETLC Lighting Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림
2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
|

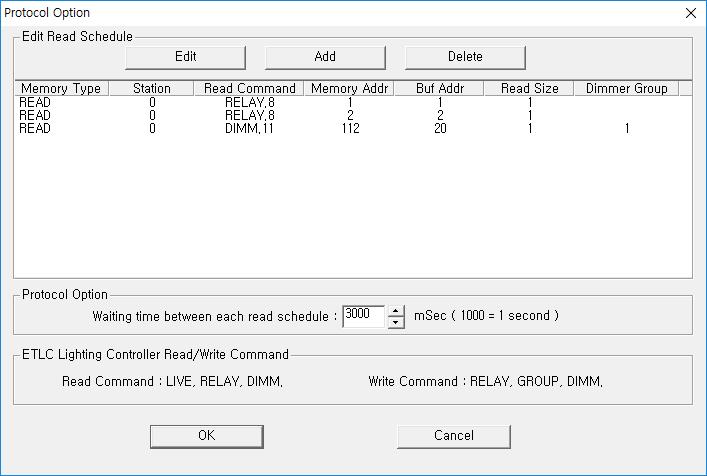

<그림 2> ETLC Lighting Controller 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

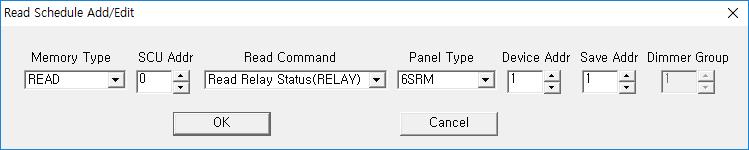

| <그림 3> ETLC Lighting Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
ETLC Lighting Controller 통신 드라이버의 쓰기로 Relay 현재 값 등을 변경 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 0 ~ 63 사이의 SCU address 를 입력.
3) ADDRESS 0 ~ 1023 사이의 Device address 를 입력.
4) Extra1 RELAY, DIMM, GROUP 중에서 입력. ( GROUP 은 응답 값을 확인하지 않고 계속해서 출력하는 명령, RELAY, GROUP 는 6SRM, DIMM은 DALI pannel type 이 기본)
RELAY.xx, DIMM.xx, GROUP.xx 형식으로 설정,
xx = pannel type, 0 - SMARTROL, 1 - SCU, 2 - 4DSW, 3 - 8DSW, 4 - STS1, 5 - STS2, 6 - SU, 7 - 4SRM, 8 - 6SRM, 9 - ERM 4,6, 10 - 48SRM, 11 -DALI.
5) Extra2 RELAY, GROUP 명령어 : 0 ~ 5 사이의 Sub address,
DIMM 명령어 : 1 ~ 64 사이의 Dimmer sub address.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0003 EXTRA1 : RELAY.8 EXTRA2 : 1 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 0 번 SCU, 3 번 Device address, 1 ( 2번 째) Sub address 의 Relay 값을 ON( 1 )/OFF ( 0 ) 할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : DIMM.11 EXTRA2 : 1 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 0 번 SCU, 1 번 Device address, 1 ( 1번 째) Dimmer Sub address 의 값을 설정( 0 ~ 254, 0 = off) 할 수 있다.

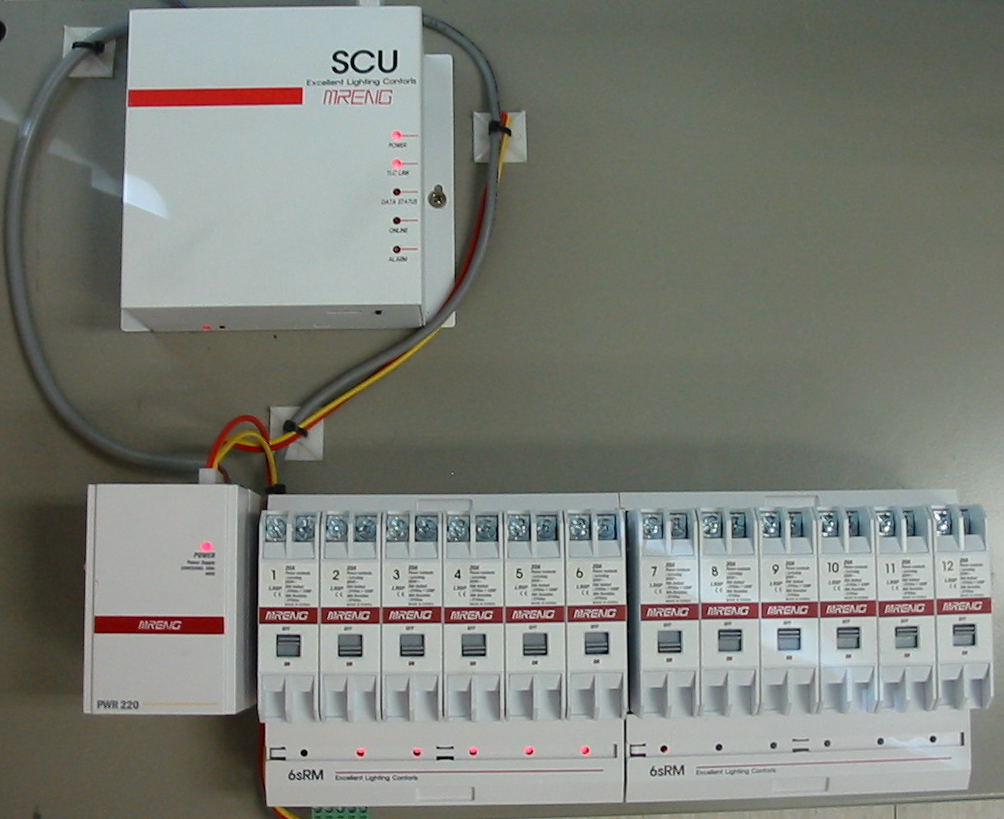

<그림 4>는 ETLC Lighting 장비의 모습이다.
 |
| <그림 4> ETLC Lighting 장비의 모습 |
