ER-MS100 Controller 통신 드라이버

ER-MS100 Controller 통신드라이버는 국내  텐코리아의 태양광 집진기 상태 값 읽기 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 ER-MS100 Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

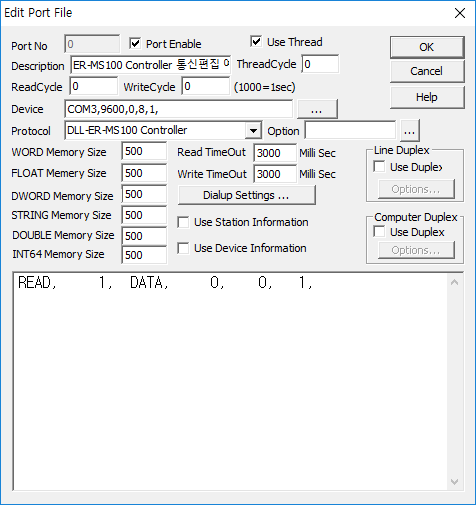

<그림 1> ER-MS100 Controller 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 연결된 통신포트(COM3), 장비의 baud rate(9600), parity bit(0), data bit(8), stop bit(1)  순으로 장비에 설정된 값을 입력한다.

ER-MS100 Controller 드라이버의 읽기 작성 형식

ER-MS100 Controller 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 0 ~ 65535 사이의 장비 ID.

2) 읽을 명령어 – DATA 로 고정.

3) 읽을 데이터 Address – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 1, DATA, 0, 0, 1,

<표 1>은 ER-MS100 Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용이다.

ER-MS100 Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

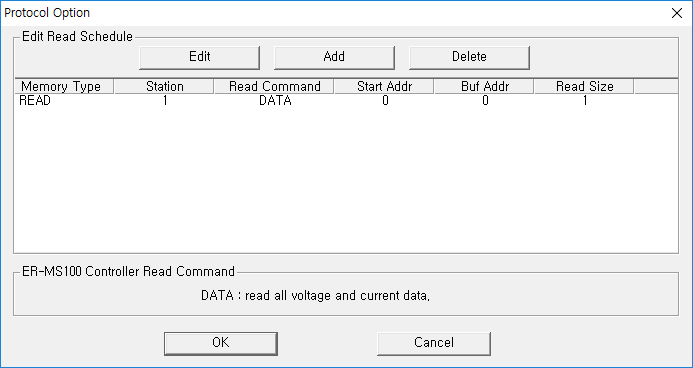

<그림 2> ER-MS100 Controller 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

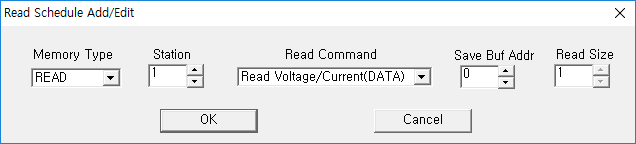

<그림 3> ER-MS100 Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

ER-MS100 Controller 드라이버의 쓰기 설정은 없다.
