EESYS CCU Controller 통신드라이버는 국내 (주)이이시스 사의 전기 자동차 급속 충전기 CCU 장비와 통신을 위한 드라이버이다.
<그림 1>은 EESYS CCU Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|

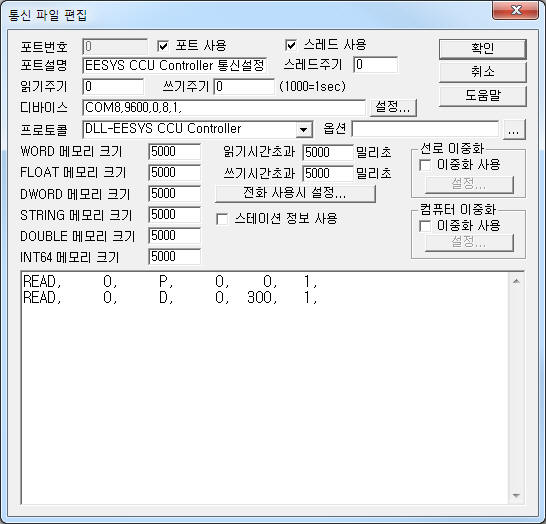

| <그림 1> EESYS CCU Controller 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM8), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
EESYS CCU Controller 통신드라이버의 읽기 작성 형식
EESYS CCU Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 사용안함.
2) 읽기 명령어 – P, D, CHARGE, FARE 의 읽기 명령어를 입력.(<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.
읽기 설정 예)
READ, 0, P, 0, 0, 1,
READ, 0, D, 0, 300, 1,
<표 1>은 EESYS CCU Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용이다.
| 읽기 명령어 | 내용 | 저장 내용 또는 출력 값 | 비고 |
| P | 충전 운행 상태 값 읽기 | 저장위치 + 0 ~ 2 : 시스템 출력 전압/전류/파워 값 저장위치 + 3 ~ 5 : 시스템 입력 전압/전류/파워 값 저장위치 + 6 ~ 7 : 충전 잔류시간 분/초 저장위치 + 8 ~ 9 : Total 충전시간 분/초 저장위치 + 10 ~ 11 : CCU Fault/CCU Run, stop 저장위치 + 12 ~ 13 : 예비 1/2 저장위치 + 14 ~ 16 : BMS 운영상태/충전플러그 접속상태/BMS Fault 저장위치 + 17 ~ 18 : 예비 1/2 저장위치 + 19 ~ 21 : Battery Fault 1/2, 예비 2 *************** PS 1 ~ 10 상태 값 ******************************* 저장위치 + 22 ~ 23 : P/S 1 R 상 입력 전압/전류 저장위치 + 24 ~ 25 : P/S 1 S 상 입력 전압/전류 저장위치 + 26 ~ 27 : P/S 1 Status/종료 표시 = 1 저장위치 + 28 ~ 29 : P/S 1 T 상 입력 전압/전류 저장위치 + 30 ~ 31 : P/S 1 DC 전압/출력 전압 저장위치 + 32 : P/S 1 종료 표시 = 2 저장위치 + 33 ~ 34 : P/S 1 DC 전류/출력 전류 저장위치 + 35 ~ 38 : P/S 1 Fault 1 ~ 4 저장위치 + 39 : P/S 1 종료 표시 = 3 저장위치 + 40 ~ 47 : reserved 1 ~ 8 저장위치 + 48 ~ 73 : P/S 2 R 상 입력 전압 ~ reserved 8(Module 2 상태 값) 저장위치 + 74 ~ 99 : P/S 3 R 상 입력 전압 ~ reserved 8(Module 3 상태 값) 저장위치 + 100 ~ 125 : P/S 4 R 상 입력 전압 ~ reserved 8(Module 4 상태 값) 저장위치 + 126 ~ 151 : P/S 5 R 상 입력 전압 ~ reserved 8(Module 5 상태 값) 저장위치 + 152 ~ 177 : P/S 6 R 상 입력 전압 ~ reserved 8(Module 6 상태 값) 저장위치 + 178 ~ 203 : P/S 7 R 상 입력 전압 ~ reserved 8(Module 7 상태 값) 저장위치 + 204 ~ 229 : P/S 8 R 상 입력 전압 ~ reserved 8(Module 8 상태 값) 저장위치 + 230 ~ 255 : P/S 9 R 상 입력 전압 ~ reserved 8(Module 9 상태 값) 저장위치 + 256 ~ 281 : P/S 10 R 상 입력 전압 ~ reserved 8(Module 10 상태 값) |
|
| D | 데이터 읽기 | 저장위치 + 0 : setting 상태에 맞는 OP 코드 값(F, S, B 등의 값) 저장위치 + 1 ~ 3 : 시스템 출력 전압/전류/파워 값 저장위치 + 4 ~ 6 : 시스템 입력 전압/전류/파워 값 저장위치 + 7 ~ 8 : 충전 잔류시간 분/초 저장위치 + 9 ~ 10 : Total 충전시간 분/초 저장위치 + 11 ~ 12 : CCU Fault/CCU Run, stop 저장위치 + 13 ~ 14 : 예비 1/2 저장위치 + 15 ~ 17 : BMS 운영상태/충전플러그 접속상태/BMS Fault 저장위치 + 18 ~ 19 : 예비 1/2 저장위치 + 20 ~ 22 : Battery Fault 1/2, 예비 2 *************** PS 1 ~ 10 Fault 값 ******************************* 저장위치 + 23 ~ 26 : P/S 1 R Fault 1 ~ 4 저장위치 + 27 ~ 30 : P/S 2 R Fault 1 ~ 4 저장위치 + 31 ~ 34 : P/S 3 R Fault 1 ~ 4 저장위치 + 35 ~ 38 : P/S 4 R Fault 1 ~ 4 저장위치 + 39 ~ 42 : P/S 5 R Fault 1 ~ 4 저장위치 + 43 ~ 46 : P/S 6 R Fault 1 ~ 4 저장위치 + 47 ~ 50 : P/S 7 R Fault 1 ~ 4 저장위치 + 51 ~ 54 : P/S 8 R Fault 1 ~ 4 저장위치 + 55 ~ 58 : P/S 9 R Fault 1 ~ 4 저장위치 + 59 ~ 62 : P/S 10 R Fault 1 ~ 4 저장위치 + 63 ~ 72 : 예비 1 ~ 10 |
|
| CHARGE | 충전기 동작 상태 값을 Server로 전송 | 저장 내용 없음. ID1, ID2, CARDID, MONEY, QUANTITY, T_TIME, C_FAULT, R_TIME, C_POWER, C_STATUS, C_INVOLT, C_INCURR, C_OUTVOLT, C_OUTCURR, M_VOLT, M_CURR, M_POWER, M_FAULT1, M_FAULT2, M_FAULT3, M_FAULT4 의 출력 명령으로 으로 충전기 동작 상태 값을 설정. |
<표 2> 참조 |
| FARE | Server 로 부터 기본 요금을 읽음 | 저장위치 + 0 : 기본 요금 값 | 읽기를 무효화(읽기 명령 앞에 ' ; ' 문자 삽입) 시킨 후 쓰기 명령으로 요금 값을 읽을 수도 있음. |
| <표 1> EESYS CCU Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용 | |||
EESYS CCU Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

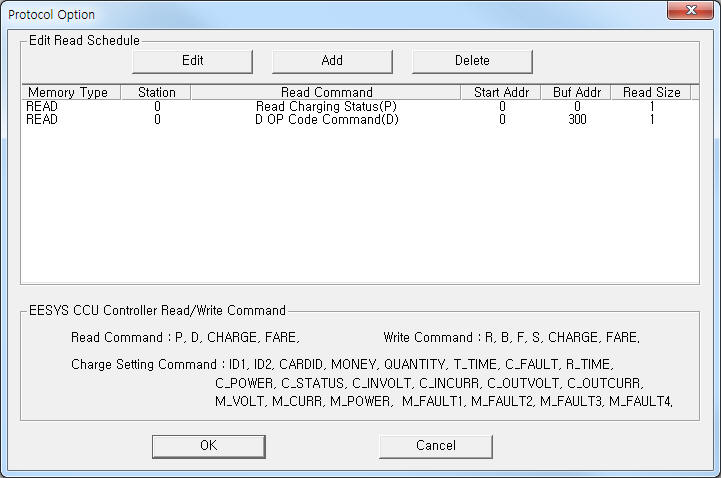

| <그림 2> EESYS CCU Controller 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |
| <그림 3> EESYS CCU Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |

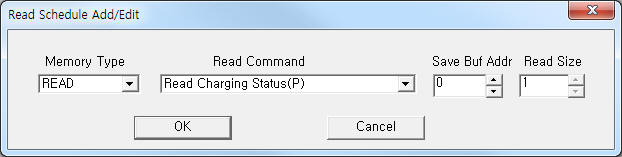

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 EESYS CCU 를 설정할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : 장비와 연결된 PORT 번호.
2) STATION : 사용안함.
3) ADDRESS : F 명령어 이고 Extra2 가 1일 때 : 0 = 충전모드, 1 = 부하선택, 2 = 충전시간, 3 = 충전 OFF 시간, 4 = 방전시간, 5 = 시간단위, 6 = 충전전압, 7 = 충전전류, 8 = 방전전류, 9 = 예비 값 선택.
C_FAULT 명령어 : 0 = CCU Fault, 1 = BSM Fault, 2 = BATT Fault 1, 3 = reserved, 4 = BATT fault 2 값 선택.
M_VOLT, M_CURR, M_POWER, M_FAULT1, M_FAULT2, M_FAULT3, M_FAULT4 쓰기 명령어 : 0 ~ 9 의 충전기 모듈번호 선택.
기타 명령어 : 사용안함.
4) EXTRA 1 : R, B, F, S, CHARGE, FARE, ID1, ID2, CARDID, MONEY, QUANTITY, T_TIME, C_FAULT, R_TIME, C_POWER, C_STATUS, C_INVOLT, C_INCURR, C_OUTVOLT, C_OUTCURR, M_VOLT, M_CURR, M_POWER, M_FAULT1, M_FAULT2, M_FAULT3, M_FAULT4 의 쓰기 명령어를 입력. (<표 2> 참조)
5) EXTRA 2 : F 명령어 : 1 = 충전 플러그 접속상태 값 설정(ADDRESS 번지 별), 0 = 충전 플러그 상태 값 전송.
기타 명령어 : 사용안함.
<표 2>는 EESYS CCU Controller 통신 드라이버의 쓰기 명령어 종류와 출력 값이다.
| 쓰기 명령어 | 내용 | 출력 값 | 비고 |
| R | 운영상태 설정 | 0 = Stop, 1 = Run |
|
| B | 충전 플러그 접속상태 쓰기 | 사용안함 | |
| F | 충전 플러그 접속상태 쓰기 | 사용안함 | Extra2 = 1 일 때 ADDRESS = 0 ~ 9 에 따라 전송할 상태 값 지정. (0 = 충전모드, 1 = 부하선택, 2 = 충전시간, 3 = 충전 OFF 시간, 4 = 방전시간, 5 = 시간단위, 6 = 충전전압, 7 = 충전전류, 8 = 방전전류, 9 = 예비 값) |
| Extra2 = 0 ( 또는 1 이외의 값) 일 때 저장된 충전 플러그 접속상태 값을 전송. |
|||
| S | 충전 대기 쓰기 | 사용안함 | |
| CHARGE | 충전기 동작 상태 값을 Server로 전송 | 사용안함 | ID1, ID2, CARDID, MONEY, QUANTITY, T_TIME, C_FAULT, R_TIME, C_POWER,
C_STATUS, C_INVOLT, C_INCURR, C_OUTVOLT, C_OUTCURR, M_VOLT, M_CURR, M_POWER, M_FAULT1, M_FAULT2, M_FAULT3, M_FAULT4 의 출력 명령으로 으로 충전기 동작 상태 값을 저장 후 CHARGE 쓰기로 상태 값을 Server 로 전송. |
| FARE | Server 로 부터 기본 요금을 읽음 | 사용안함 | 읽기 설정에서 지정한 Address 에 읽은 기본요금 값을 저장(무효화 읽기 명령도 저장) |
| ID1 | 특별시/도 ID 값을 메모리에 저장 | 1 : 경기, 2 = 강원, .... | |
| ID2 | 충전기 ID 값을 메모리에 저장 | WORD 값 | |
| CARDID | User ID 값을 메모리에 저장 | Double WORD 값 | |
| MONEY | 충전금액을 메모리에 저장 | 5자리 10진수 | 원 |
| QUANTITY | 충전량을 메모리에 저장 | 6자리 10진수 | W(Watt) |
| T_TIME | Total 충전한 시간 값을 메모리에 저장 | WORD 값 | 초 단위로 입력 |
| C_FAULT | CCU Fault, BSM Fault, BATT Fault 1, reserved, ATT Fault 2 값을 메모리에 저장 |
BYTE 값 | ADDRESS : 저장할 데이터 값 지정 0 = CCU Fault, 1 = BSM Fault, 2 = BATT Fault 1, 3 = reserved, 4 = BATT Fault 2. |
| R_TIME | 현재 충전 잔류시간 값을 메모리에 저장 | WORD 값 | 초 단위로 입력 |
| C_POWER | 출력 전력 값을 메모리에 저장 | 4자리 10진수 | 저장 값 = 실제 값(소수점 1자리) x 10, KW 단위 |
| C_STATUS | 충전기 상태 값을 메모리에 저장 | BYTE 값 | 0 = Ready, 1 = Run, 2 = Stop, 3 = Error |
| C_INVOLT | 충전기 입력 전압 값을 메모리에 저장 | 4자리 10진수 | 저장 값 = 실제 값(소수점 1자리) x 10, V 단위 |
| C_INCURR | 충전기 입력 전류 값을 메모리에 저장 | 4자리 10진수 | 저장 값 = 실제 값(소수점 1자리) x 10, A 단위 |
| C_OUTVOLT | 충전기 출력 전압 값을 메모리에 저장 | 4자리 10진수 | 저장 값 = 실제 값(소수점 1자리) x 10, V 단위 |
| C_OUTCURR | 충전기 출력 전류 값을 메모리에 저장 | 4자리 10진수 | 저장 값 = 실제 값(소수점 1자리) x 10, A 단위 |
| M_VOLT | 충전기 모듈 1 ~ 10 출력 전압 값을 메모리에 저장 | 4자리 10진수 | ADDRESS : 0 ~ 9 = 충전기 모듈 1 ~ 10 지정, 저장 값 = 실제 값(소수점 1자리) x 10, V 단위 |
| M_CURR | 충전기 모듈 1 ~ 10 출력 전류 값을 메모리에 저장 | 4자리 10진수 | ADDRESS : 0 ~ 9 = 충전기 모듈 1 ~ 10 지정, 저장 값 = 실제 값(소수점 1자리) x 10, A 단위 |
| M_POWER | 충전기 모듈 1 ~ 10 출력 전력 값을 메모리에 저장 | 4자리 10진수 | ADDRESS : 0 ~ 9 = 충전기 모듈 1 ~ 10 지정, 저장 값 = 실제 값(소수점 1자리) x 10, KW 단위 |
| M_FAULT1 | 충전기 모듈 1 ~ 10 Fault 1 값을 메모리에 저장 | BYTE 값 | ADDRESS : 0 ~ 9 = 충전기 모듈 1 ~ 10 지정, |
| M_FAULT2 | 충전기 모듈 1 ~ 10 ault 2 값을 메모리에 저장 | BYTE 값 | ADDRESS : 0 ~ 9 = 충전기 모듈 1 ~ 10 지정, |
| M_FAULT3 | 충전기 모듈 1 ~ 10 ault 3 값을 메모리에 저장 | BYTE 값 | ADDRESS : 0 ~ 9 = 충전기 모듈 1 ~ 10 지정, |
| M_FAULT4 | 충전기 모듈 1 ~ 10 ault 4 값을 메모리에 저장 | BYTE 값 | ADDRESS : 0 ~ 9 = 충전기 모듈 1 ~ 10 지정, |
| <표 2> EESYS CCU Controller 통신 드라이버의 쓰기 명령어 종류와 출력 값 | |||
설정 예1)
PORT:0, station:0, ADDRESS:0000, Extra1:R, Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 EESYS CCU Controller 의 운영상태 설정할 수 있다.
설정 예2)
PORT:0, station:0, ADDRESS:0000, Extra1:F, Extra2 : 1 이라고 설정하고 아날로그 출력을 하면 EESYS CCU Controller 의 출력한 충전모드 값을 통신 프로그램의 내부 메모리에 저장한다.
설정 예3)
PORT:0, station:0, ADDRESS:0002, Extra1:F, Extra2 : 1 이라고 설정하고 아날로그 출력을 하면 EESYS CCU Controller 의 출력한 충전시간 값을 통신 프로그램의 내부 메모리에 저장한다.
설정 예4)
PORT:0, station:0, ADDRESS:0000, Extra1:F, Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 통신 드라이버의 내부 메모리 저장된 충전 플러그 접속상태 값으로 충전 플러그 접속상태 쓰기를 할 수 있다.
설정 예5)
PORT:0, station:0, ADDRESS:0000, Extra1:FARE, Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 EESYS CCU Controller 의 Server 로 부터 기본 요금을 읽어서 읽기 설정에서 지정한 메모리에 저장한다.
설정 예6)
PORT:0, station:0, ADDRESS:0000, Extra1:MONEY, Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 설정한 충전금액을 충전기 동작 상태 값 메모리에 저장한다.
(CHARGE 읽기/쓰기 명령으로 설정된 값을 Server로 전송할 수 있다.)
설정 예7)
PORT:0, station:0, ADDRESS:0000, Extra1:CHARGE , Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 ID1, ID2, CARDID, MONEY, QUANTITY, T_TIME, ... 명령으로 설정한 충전기 동작 상태 값을 Server로 전송한다.
블록 쓰기
EESYS CCU Controller 통신 드라이버의 블록쓰기는 없다.
<그림 4>는 EESYS CCU Controller 장비의 모습이다.
 |

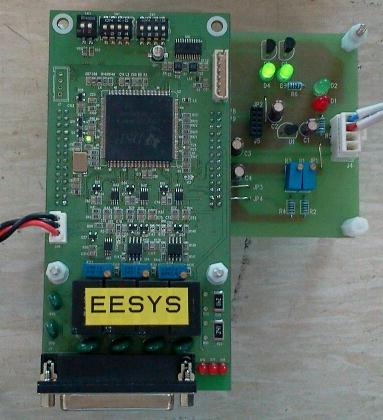

| <그림 4> EESYS CCU Controller 장비의 모습 |
