E364xA Series DC-Power Supply는 미국 Agilent Technologies의 DC Power Supply 장비와 통신을 위한 드라이버이다.

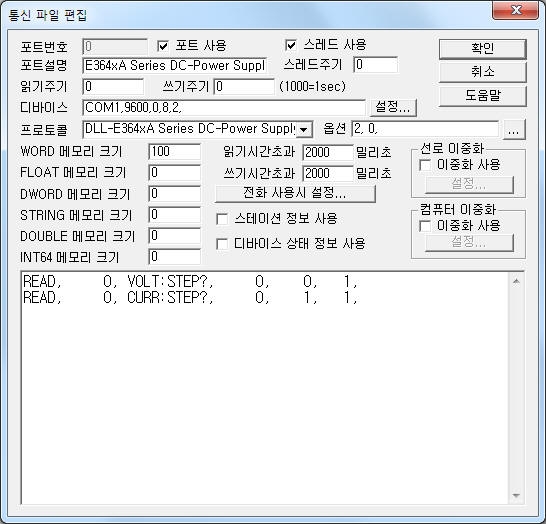

<그림 1>은 E364xA Series DC-Power Supply 통신 드라이버의 통신파일 편집 예이다.
|
|
| <그림 1> E364xA Series DC-Power Supply 드라이버의 통신파일 편집 예 |
<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통식속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(2), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
또한 옵션 영역에는 프로토콜의 종료코드(0 = LF, 1 = CR, 2 = CR + LF, 기본 = 0), 쓰기 시 응답코드 체크여부(0 = 체크안함, 1 = 체크, 기본 = 0)을 콤마( , )로 구분하여 입력한다.
E364xA Series DC-Power Supply 통신 드라이버의 읽기 형식
E364xA Series DC-Power Supply 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 사용안함.
2) 읽기 명령어 – APPLy?, VOLT?, VOLT:STEP?, CURR?, CURR:STEP? 등의 명령어를 입력. (<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정, 읽기 명령어에 따라 읽는 크기가 정해져 있음
읽기 예
READ, 0, VOLT:STEP?, 0, 0, 1,
READ, 0, CURR:STEP?, 0, 1, 1,
<표 1>은 E364xA Series DC-Power Supply 통신 드라이버의 읽기 명령어 종류와 내용이다.
읽기 명령어 |
내용 |
통신메모리 저장위치 |
비고 |
APPLy? |
Read Voltage & Current |
저장위치 + 0 : 설정 전압 값 저장위치 + 1 : 설정 전류 값 |
|
VOLT? |
Read Voltage |
저장위치 + 0 : 설정 전압 값 |
|
VOLT:STEP? |
Step Voltage |
저장위치 + 0 : 설정 Step 전압 값 |
|
CURR? |
Read Current |
저장위치 + 0 : 설정 전류 값 |
|
CURR:STEP? |
Step Current |
저장위치 + 0 : 설정 Step 전류 값 |
|
MEAS:VOLT? |
Output Voltage |
저장위치 + 0 : 출력 전압 값 |
|
MEAS:CURR? |
Output Current |
저장위치 + 0 : 출력 전류 값 |
|
SYST:ERR? |
Read System Error |
저장위치 + 0 : 시스템 Error 번호 저장위치 + 1 : 에러 메시지 |
에러 메시지는 문자열 메모리를 참조 |
| <표 1> E364xA Series DC-Power Supply 통신 드라이버의 읽기 명령어 종류와 내용 | |||
E364xA Series DC-Power Supply 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/STRING 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
|

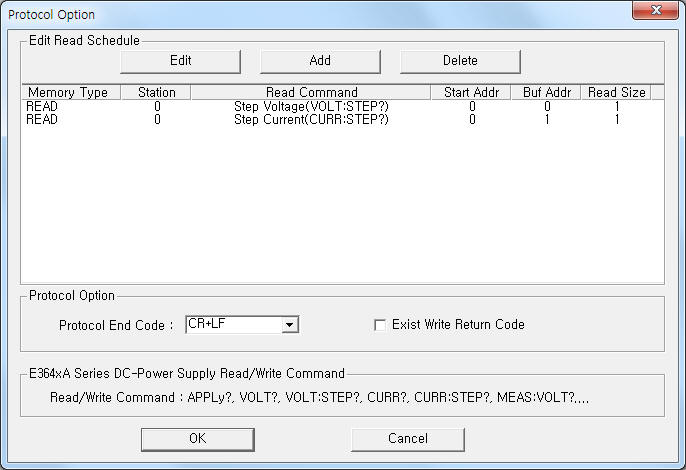

<그림 2> E364xA Series DC-Power Supply 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 ‘Protocol End Code’와 ‘Exist Write Return Code’ 영역에서도 프로토콜의 종료코드, 쓰기 시 응답코드 체크여부를 설정할 수 있다.
 |

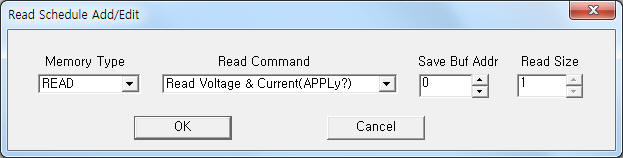

| <그림 3> E364xA Series DC-Power Supply 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
E364xA Series DC-Power Supply 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 사용안함.
3) ADDRESS 읽기 명령어 일 때 저장할 메모리 시작번지.
읽기 명령어는 <표 1>과 같이 ‘?’ 로 끝나는 명령어임.
4) Extra1 읽기/쓰기 명령어. <표 1>과 같은 읽기명령어와 E364xA Series DC-Power Supply 사용 설명서의 쓰기 명령어를 입력.
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0100 EXTRA1 : APPLy? EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 E364xA Series DC-Power Supply 장비의 설정 전압과 전류를 읽어 100 ~ 101 번지 WORD/DWORD/FLOAT/STRING 메모리에 저장한다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0100 EXTRA1 : VOLT:STEP 0.5 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 E364xA Series DC-Power Supply 장비의 설정 STEP 전압을 0.5 로 설정합니다.
참고) E364xA Series DC-Power Supply 드라이버의 쓰기 명령어는 통신 데이터 전송 후 응답(return) 값이 없다.
그러므로 쓰기 완료는 읽기 명령으로 확인해야 한다.
E364xA Series DC-Power Supply 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.
통신케이블 연결
<그림 4>와 같은 E364xA Series DC-Power Supply 장비의 RS-232C(또는 RS-485, Ethernet 등) 단자에 일반적인 RS-232C 통신케이블을 연결한다.
 |

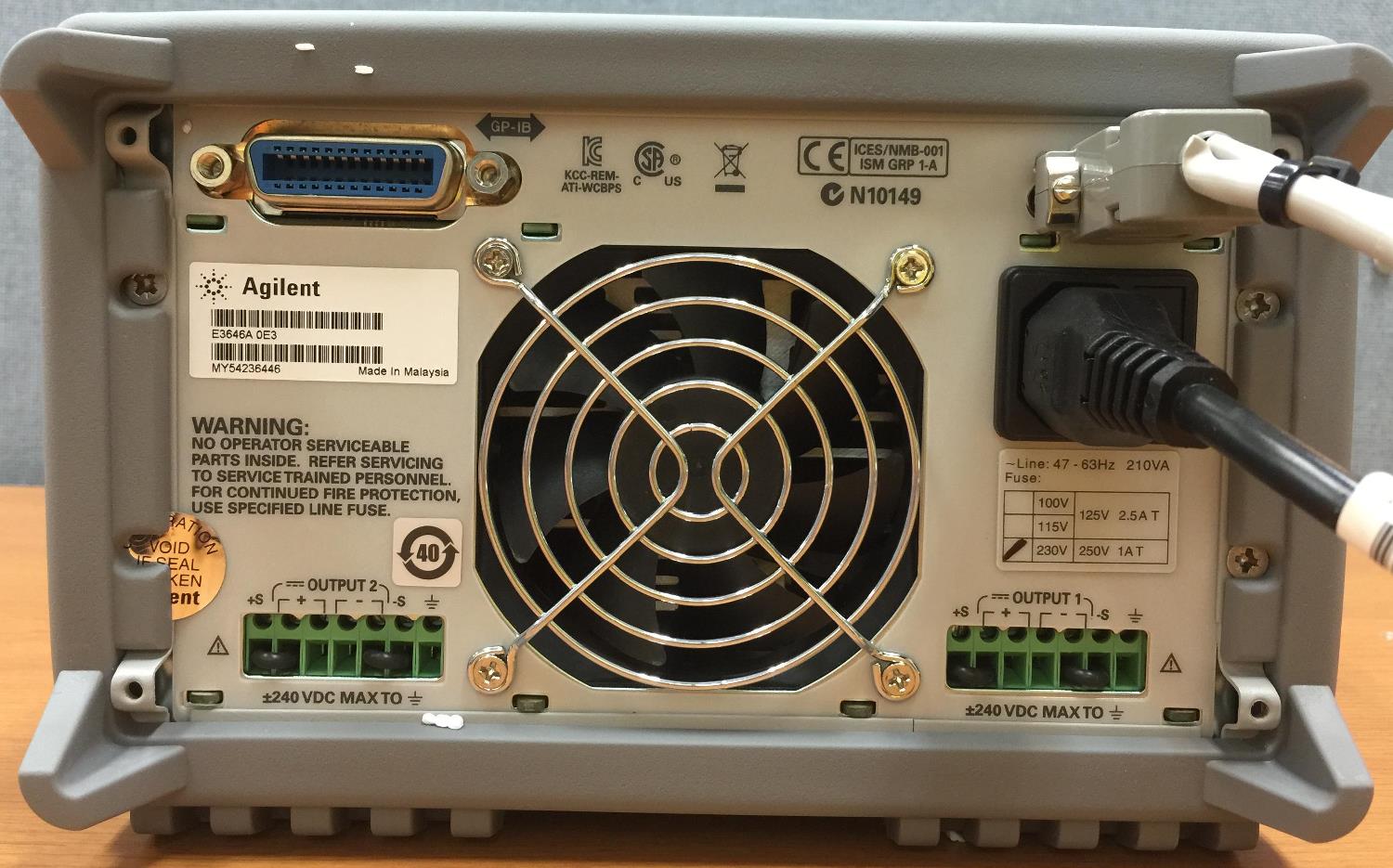

| <그림 4> E364xA Series DC-Power Supply 장비에 통신 케이블, 기본전원 등을 연결한 모습 |
기본 전원연결
<그림 4>와 같이 E364xA Series DC-Power Supply 장비의 전원 입력부에 모델에 따라 적합한 AC 기본전원을 연결한다.

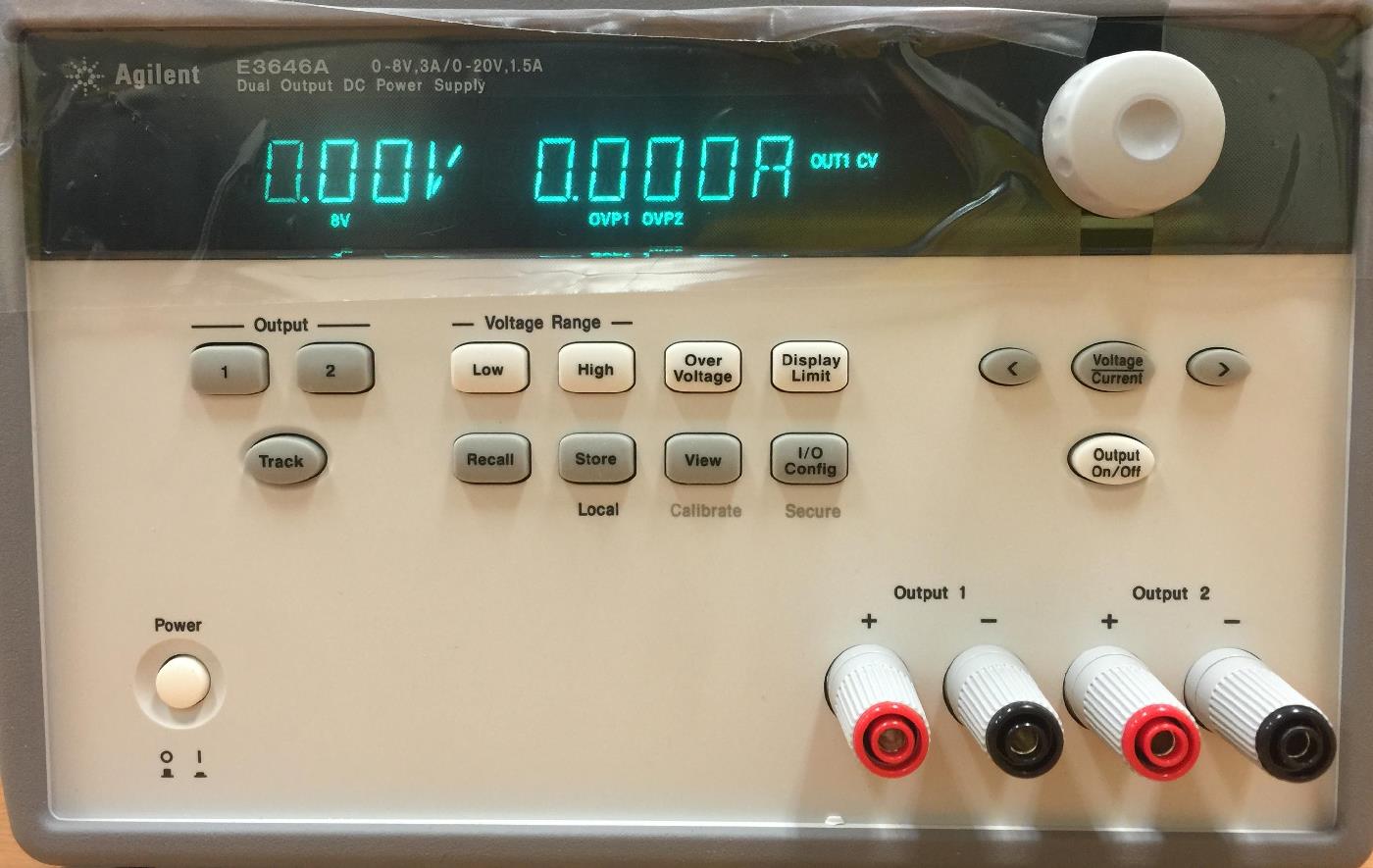

<그림 5>는 E364xA Series DC-Power Supply 장비의 전면 모습이다.
 |
| <그림 5> E364xA Series DC-Power Supply 장비의 전면 모습 |
