Dynatronix DP/DPR Series 통신 드라이버

Dynatronix DP/DPR Series 통신드라이버는 미국 Dynatronix Inc. 의 Power Supply 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 Dynatronix DP/DPR Series 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

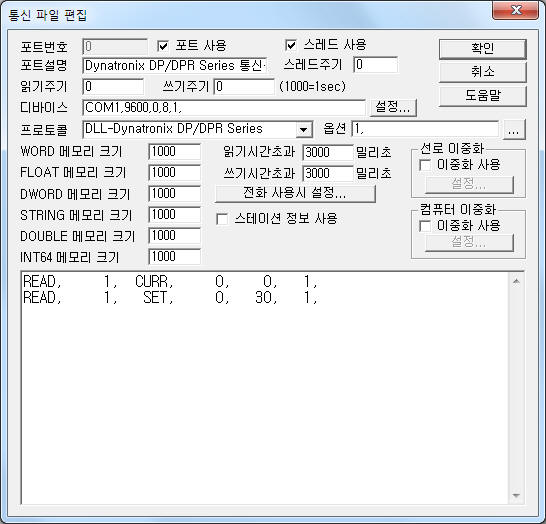

<그림 1> Dynatronix DP/DPR Series 통신 드라이버의 통신파일 편집 예

<그림 1>에서 DEVICE는 연결된 통신포트(COM8), 통신속도(9600), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.

옵션 설정 부에는 패킷의 CRC 사용여부( 1 = 사용, 0 = 사용안함, 기본 = 1 )를 입력한다.

Dynatronix DP/DPR Series 통신드라이버의 읽기 작성 형식

Dynatronix DP/DPR Series 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) Unit address – 0 ~ 99 사이의 address ID를 입력. 0 = global, 1 ~ 99 = unit address.

2) 읽기 명령어 – CURR, SET 의 읽기 명령어를 입력.

CURR = 현재 값 읽기,

SET = 설정 값 읽기.

3) 읽을 setting 번호 – SET 읽기명령의 읽을 0 ~ 10 setting 번호를 입력.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정. ( <표 1>, <표 2> 참조 )

읽기 설정 예)

READ, 1, CURR,  0,   0,  1,

READ, 1,    SET,  0,  30, 1,

<표 1>는 CURR 읽기명령의 읽은 값 저장위치와 내용이고 <표 3>은 SET 읽기명령의 읽은 값 저장위치와 내용이다.

Dynatronix DP/DPR Series 통신 드라이버의 읽기 명령에 대한 읽은 값은 WORD, FLOAT, DWORD, DOUBLE 의 지정 번지에 같이 저장된다(저장 형식만 다름).

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

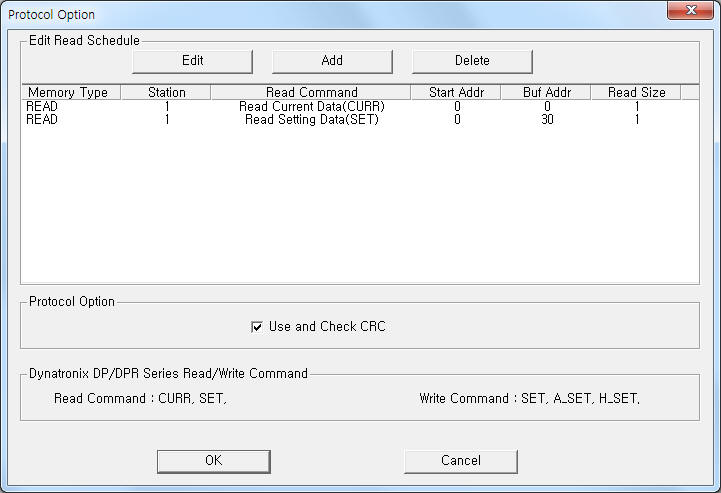

<그림 2> Dynatronix DP/DPR Series 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 'Use and Check CRC' 영역에서도 패킷의 CRC 사용여부를 설정할 수 있다.

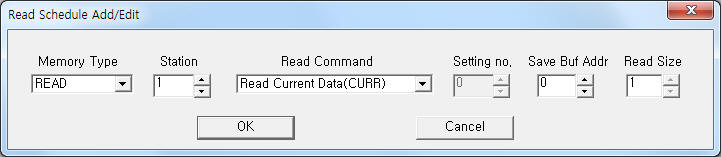

<그림 3> Dynatronix DP/DPR Series 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로 설정 값 등을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.

아날로그 쓰기

TAG 설정 시 필요한 설정 5 가지

1) PORT : PLC에 연결된 PORT 번호.

2) STATION : 0 ~ 99 사이의 address ID를 입력. 0 = global, 1 ~ 99 = unit address.

3) ADDRESS : SET 쓰기 명령의 0 ~ 32 쓰기내용 지정.

4) EXTRA 1 : SET, A_SET, H_SET 쓰기 명령어를 입력.

SET : 설정값 쓰기, ( <표 3> 참조 )

A_SET : 활성화될 setup 번호 설정, ( 출력 값 : 0 ~ 10 번 setup 번호 )

H_SET : 통신설정 모드 변경. ( 출력 값 : 0=panel, 1=host, 2=analog, 3=panel-analog, 4=host-analog )

5) EXTRA 2 : SET 쓰기 명령의 0 ~ 10 setup 번호 지정.

주의) 설정 값 등의 쓰기 명령은 통신모드가 'Host' 모드 일 때에만 정상적으로 출력된다.

1 ~ 9 setup 번호는 'flash' 메모리가 설치된 장비에서만 사용할 수 있다.

<표 3>은 SET 쓰기명령의 Address와 쓰기 값이다.

설정 예1)

PORT:0,  station:1, ADDRESS:0000, Extra1:SET,  Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 Dynatronix DP/DPR Series 1번 장비의 regulation mode를 설정할 수 있다.

설정 예2)

PORT:0,  station:1, ADDRESS:0001, Extra1:SET,  Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 Dynatronix DP/DPR Series 1번  장비의 forward current 값을 설정할 수 있다.

설정 예3)

PORT:0,  station:1, ADDRESS:0000, Extra1:H_SET,  Extra2 : 0 이라고 설정하고 1 의 아날로그 출력을 하면 Dynatronix DP/DPR Series 1번  장비를 Host 모드로 변경할 수 있다.

블록 쓰기

Dynatronix DP/DPR Series 통신 드라이버의 블록쓰기는 지원하지 않는다.
