DONGEIECOS eRTU Inverter SLAVE 통신드라이버는 국내 (주)동이에코스 의 태양광 eRTU 장비의 SLAVE 모드 통신을 위한 드라이버이다.

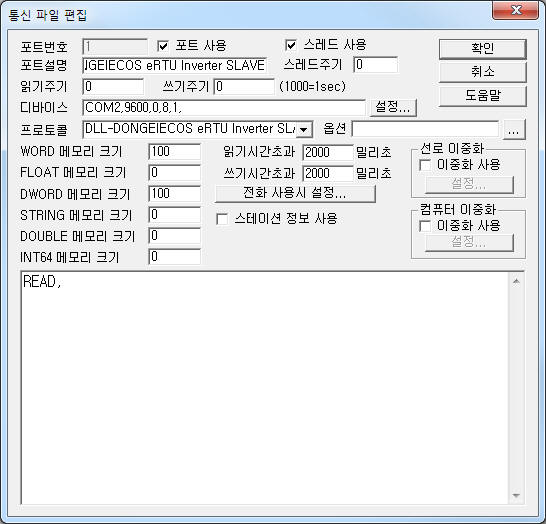

<그림 1>은 DONGEIECOS eRTU Inverter SLAVE 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> DONGEIECOS eRTU Inverter SLAVE 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM2), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
<그림 1>의 옵션 영역에 마스터(MASTER) 측의 장비 번호(0 ~ 255, 기본 = 255)를 입력한다.
DONGEIECOS eRTU Inverter SLAVE 통신드라이버의 읽기 작성 형식
DONGEIECOS eRTU Inverter SLAVE 통신 드라이버의 읽기 형식은 'READ,' 한 줄만 작성하면 된다.
읽기 설정 예)
READ,
<표 1>은 DONGEIECOS eRTU Inverter SLAVE 통신 드라이버에서 보낼 데이터를 읽어올 위치 및 내용이다.
| MASTER 측의 명령어 | 보낼 데이터를 읽어올 위치 및 내용 | 비고 |
| MOD | WORD 메모리 0 번지 = phase(1, 3) WORD 메모리 1 번지 = power capacity [0.1kw] WORD 메모리 2 번지 = rated line voltage[V] |
1 ~ 3 0 ~ 9999, 실제 값 x 10 0 ~ 999 |
| ST1 | WORD 메모리 10 번지 = PV voltage[V] WORD 메모리 11 번지 = PV current[0.1A] WORD 메모리 12 번지 = PV generated power[0.1kw] |
0 ~ 999 0 ~ 9999, 실제 값 x 10 0 ~ 9999, 실제 값 x 10 |
| ST2 | WORD 메모리 20 번지 = A line voltage[V] WORD 메모리 21 번지 = B line voltage[V] WORD 메모리 22 번지 = C line voltage[V] WORD 메모리 23 번지 = line frequency[0.1Hz] |
0 ~ 999 0 ~ 999 0 ~ 999 0 ~ 999, 실제 값 x 10 |
| ST3 | WORD 메모리 30 번지 = A line current [0.1A] WORD 메모리 31 번지 = B line current [0.1A] WORD 메모리 32 번지 = C line current [0.1A] |
0 ~ 9999, 실제 값 x 10 |
| ST4 | WORD 메모리 40 번지 = generated power[0.1kW] DWORD 메모리 41 번지 = total generated power[kWh] |
0 ~ 9999, 실제 값 x 10 0 ~ 9999999 |
| ST5 | WORD 메모리 50 번지 = 1 = line power loss WORD 메모리 51 번지 = 1 = stop WORD 메모리 52 번지 = 0 = ready, 1 ~ 9 = system fault number |
0 ~ 9 |
| <표 1> DONGEIECOS eRTU Inverter SLAVE 통신 드라이버의 보낼 데이터를 읽어올 위치 및 내용 | ||
DONGEIECOS eRTU Inverter SLAVE 통신 드라이버는 <표 1>과 같은 메모리 번지에 저장된 데이터를 마스터(MASTER) 측에 보내주는 구조로 되어 있다.
그러므로 감시 프로그램에서 보내줄 데이터를 <표 1>의 메모리 종류와 위치에 가상 쓰기 등으로 설정해야 한다.
참고) 가상 쓰기는 감시 프로그램의 디지털/아날로그 출력 태그, Extra1 값을 #MEM# 이라고 설정하고 출력하면 가상 쓰기 기능을 수행할 수 있다.(EXTRA2 : 0 = WORD memory, 1 = FLOAT memory, 2 = DWORD memory)
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타난다.

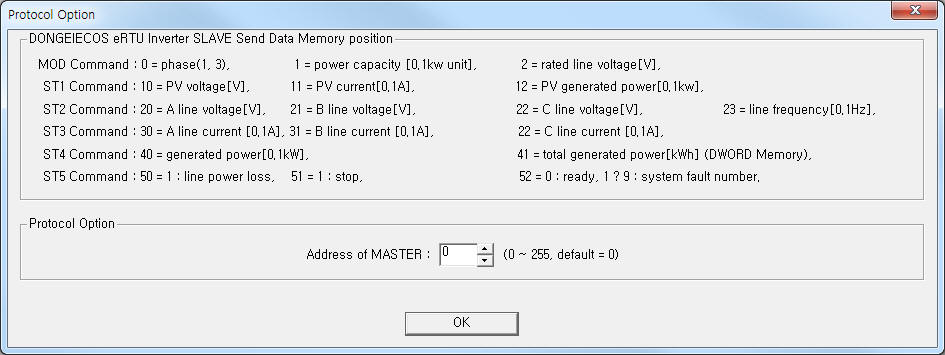

<그림 2>는 DONGEIECOS eRTU Inverter SLAVE 통신 드라이버의 보낼 데이터를 읽어올 위치 및 내용 등을 보여준다.
 |
| <그림 2> DONGEIECOS eRTU Inverter SLAVE 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의 'Address of MASTER' 영역에서도 마스터(MASTER) 측의 장비 번호를 입력할 수 있다.
DONGEIECOS eRTU Inverter SLAVE 통신 드라이버의 쓰기 설정은 없다.
