DCD_810 Protocol 통신드라이버는 DCD-810 Compact Disc Player 장비와 통신을 위한 드라이버이다.

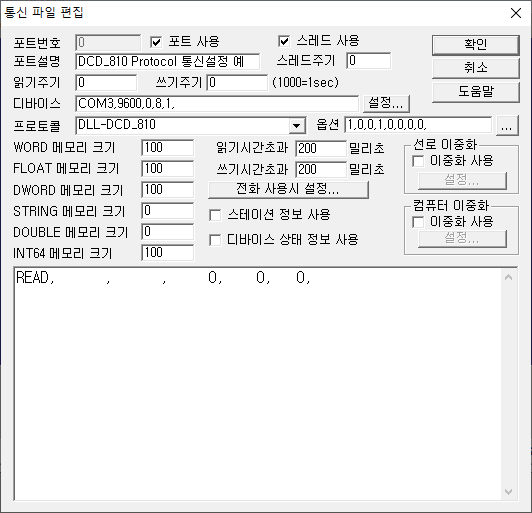

<그림 1>은 DCD_810 Protocol 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> DCD_810 Protocol 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 연결된 통신포트( COM3 ), 통신속도( 9600 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.
DCD_810 Protocol 드라이버의 읽기 작성 형식
DCD_810 Protocol 통신 드라이버의 읽기 작성 형식은 READ만 작성해주면 된다.
읽기 설정 예)
READ,
DCD_810 Protocol 통신 드라이버는 읽는 값이 없다.
DCD_810 Protocol 드라이버의 쓰기설정으로 USB 선택 등을 설정할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 사용안함.
3) Address 사용안함.
4) Extra1 SELECT, PLAY, STOP, PAUSE의 쓰기 명령어름 입력.
SELECT : USB 선택.
PLAY : 재생.
STOP : 정지.
PAUSE : 일시정지.
5) Extra2 사용안함.
6) 출력 값 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0 EXTRA1 : SELECT EXTRA2 : 0 출력 값 : 0 으로 설정하고 아날로그 출력을 하면 USB 모드로 선택 되어진다.
