CD_2301U3 통신 드라이버
CD_2301U3는
CD_2301U3 Player와 통신을 위한 드라이버이다.
<그림
1>은 CD_2301U31. 읽기 설정

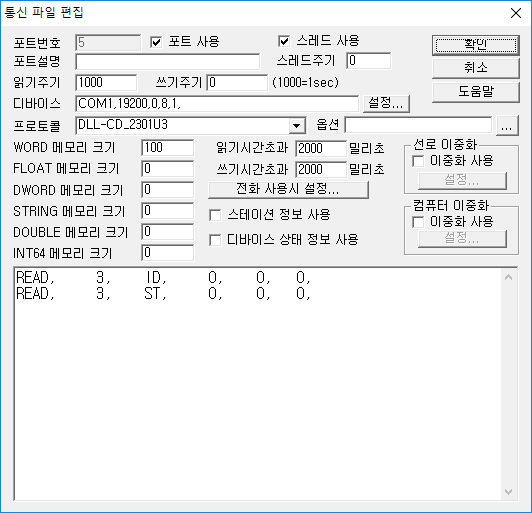

<그림
1> CD_2301U3 통신 드라이버의 통신파일 편집 예
<그림 1>의 Device 부분은 포트번호(COM1), Baudrate(19200), 패리티비트(0), 데이터비트(8), 스톱비트(1) 순으로 장비에 설정된 값을 입력한다.
읽기 설정 방법
| READ | 스테이션 | Command | 읽을 위치 (사용안함) | 메모리 저장위치 (ID만 사용) | 읽는 갯수(사용안함) |
| READ, | 3, | ID, | 0, | 0, | 0, |
| READ, | 1, | ST, | 0, | 0, | 0, |
1) 스테이션 : 통신하려는 장비 ID.
2) Command
: ID(ID CHECK) ID 값을 받아와 메모리에 저장ST(STATUS CHECK) 응답 유무로 연결상태 확인 (메모리에 저장X)
3) 읽을 위치 : 사용안함.
4) 메모리 저장 위치 : ID command 사용시 ID를 저장할 메모리 저장위치.
5) 읽는 갯수: 읽는 갯수.
CD_2301U3 드라이버의 쓰기 설정으로 CD Player 장비의
조작 명령어를 전송할 수 있다. 디지털 쓰기 아날로그 쓰기와 설정값이 동일하고 출력 값만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.
1) Port 2.쓰기 설정
2) Station
장비 ID 입력.3) Address
사용안함.4) Extra1
SAVE (ID SAVE) 출력 값에 ID입력하여 장비의 ID 변경PLAY (PLAY/PAUSE) 출력 값 없음
STOP (STOP) 출력 값 없음
FB (FB) 출력 값 없음
FF (FF) 출력 값 없음
UP (VOLUME UP) 출력 값 없음
DOWN (VOLUME DOWN) 출력 값 없음
MUTE (MUTE) 출력 값 없음
POWER (POWER) 출력 값 없음
REPEAT (REPEAT) 출력 값 없음
FUNC (FUNC) 출력 값 없음
MUSIC (곡선택) 출력 값에 곡 번호 입력
5) Extra2
사용안함.
6) 출력 값
ID일 경우 변경 할 ID입력MUSIC일 경우 변경 할 곡 번호 입력
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : SAVE EXTRA2 : 0 으로 설정하고 아날로그 출력(3)을 하면 0 번 포트에 연결된 CD PLAYER의 ID를 1 -> 3 으로 변경
