BT-816C CMC 통신 드라이버

BT-816C CMC 는 국내 (주)지웰사의 CMC 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 BT-816C CMC 통신 드라이버의 통신파일 편집 예이다.

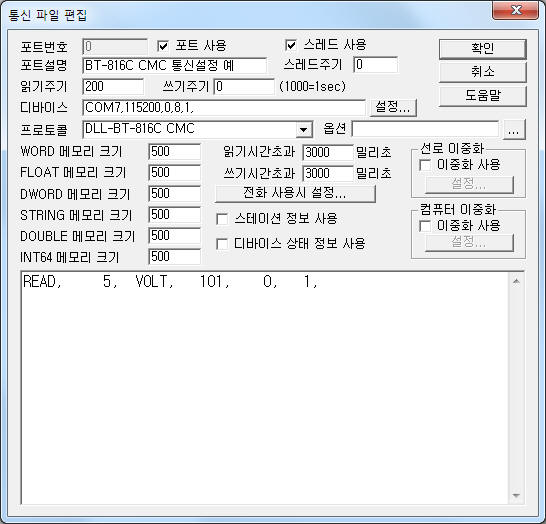

<그림 1> BT-816C CMC 드라이버의 통신파일 편집 예

<그림 1>의 디바이스는 연결된 통신포트(COM7), 통신속도(115200), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.

BT-816C CMC 통신 드라이버의 읽기 형식

BT-816C CMC 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 0 ~ 9 사이의 장비 ID 를 입력.

2) 읽기 명령어 – VOLT, 0 ~ 255 읽기 명령어를 입력. ( <표 1> 참조 )

3) 읽을 주소 – 상위 2자리 : 0 ~ 99 사이의 G-ID 값을 입력.

하위 2자리 : 0 ~ 99 사이의 L-ID 값을 입력.

4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.

5) 읽는 크기 - 읽어올 데이터 수. 1로 고정,

읽기 예

READ, 5, VOLT, 101, 0, 1,

<표 1>은 BT-816C CMC 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.

BT-816C CMC 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

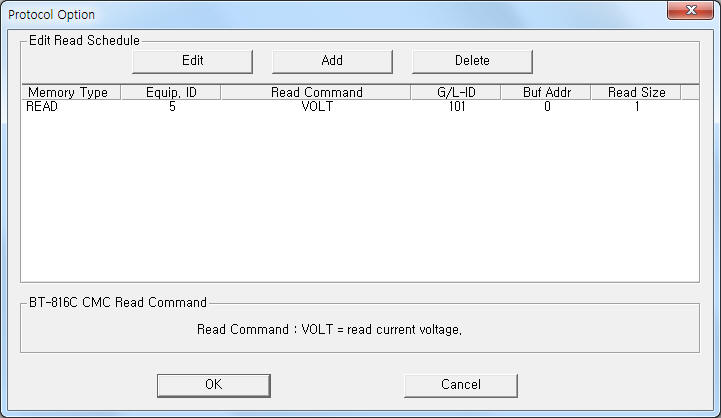

<그림 2> BT-816C CMC 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

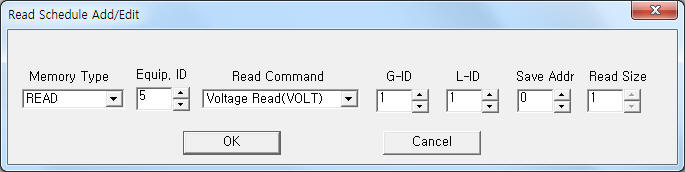

<그림 3> BT-816C CMC 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

BT-816C CMC 통신 드라이버의 블록 쓰기로 설정값을 출력할 수 있다.

디지털 쓰기

BT-816C CMC 통신 드라이버의 디지털 쓰기는 없다.

아날로그 쓰기

BT-816C CMC 통신 드라이버의 아날로그 쓰기는 없다.

블록 쓰기

블록쓰기는 스크립트의 PlcScanWriteBlock 함수를 사용하여 다음과 같이 설정한다.

스크립트 이름과 형식 : @PlcScanWriteBlock(int port, int station, int address, string extra1, string extra2, object array_value, int array_size);

    스크립트 작성 예 1 ( 3 블록쓰기 명령 )

byte  Val[10];

Val[0] = 0xAA;
Val[1] = 0xBB;
Val[2] = 0xCC;
Val[3] = 0xDD;
Val[4] = 0xEE;
Val[5] = 0xFF;
Val[6] = 0xFF;
Val[7] = 0xFF;
Val[8] = 0x11;
Val[9] = 0x22;
@PlcScanWriteBlock(0, 1, 101, "3", 0, Val, 10);

3. BT-816C CMC 장비의 모습

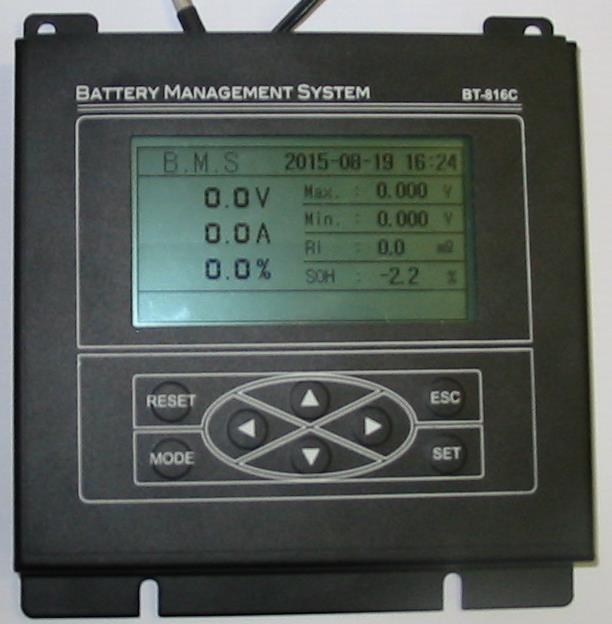

<그림 4>는 BT-816C CMC 장비의 모습이다.

<그림 4> BT-816C CMC 장비의 모습
