BAMS DC System 통신드라이버는 건물냉방긱기 원격관리시스템( BAMS ) 서버와 통신을 위한 드라이버이다.
<그림 1>은 BAMS DC System 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|

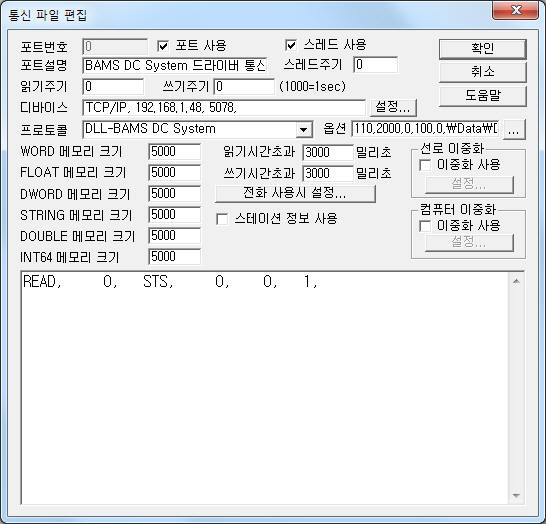

| <그림 1> BAMS DC System 통신 드라이버의 통신파일 편집 예 |
<그림 1>의 DEVICE 는 디바이스 종류( TCP/IP ), 서버의 IP 번지, TCP/IP 서비스 포트( 5078 ) 순으로 설정된 값을 입력한다.
또한 프로토콜 옵션 부에는 user ID ( 0 ~ 65535, 기본 = 110 ), 상태 모니터링 데이터 전송주기( 0 ~ 65535 mSec, 기본 = 2000 ), 상태 모니터링 데이터 전송값의 시작 DWORD 메모리 위치( 0 ~ 65535, 기본 = 0 ), DC setting 데이터 전송값의 시작 WORD 메모리 위치( 0 ~ 65535, 기본 = 100 ), 서버의 명령어 및 상태값 저장을 위한 WORD 메모리 시작번지( 0 ~ 65535, 기본 = 0 ), 전력 리포터 데이터 기본 폴더( 기본 = \Data ), DC Setting Write 명령을 받았을 때 자동 재설정 여부( 1 : 설정, 0 : 설정 안함, 기본 = 1 ) 를 콤마( , )로 구분하여 입력한다.
BAMS DC System 통신드라이버의 읽기 작성 형식
BAMS DC System 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) Sation address – 사용안함.
2) 읽기 종류 – STS 로 고정.
3) 읽을 시작번지 – 사용안함.
4) 통신 메모리 저장 위치 - 사용안함.
5) 읽을 크기 – 1로 설정.
읽기 설정 예)
READ, 0, STS, 0, 0, 1,
<표 1>은 상태 모니터링 데이터 전송값의 메모리 번지 및 내용이고 <표 2>는 DC setting 데이터 전송 값의 메모리 번지 및 내용이다.
<표 3>은 서버의 명령어 및 상태값 저장을 위한 WORD 메모리 번지 및 내용이다.
| 메모리 번지 ( DWORD ) |
내용 | 비고 |
| 시작번지 + 0 | Demand 현재전력 | KW 단위 ( DWORD ) |
| 시작번지 + 1 | Demand 기준전력 | |
| 시작번지 + 2 | Demand 예측전력 | |
| 시작번지 + 3 | Demand 목표전력 | |
| 시작번지 + 4 | Demand Time | 초 단위( word unit ) |
| 시작번지 + 5 | 경보상태 | 정상 : 7, 1단 : 6, 2단 : 4, 차단 : 0 |
| 시작번지 + 6 | RMU 부하수 | 최대 32개 까지 |
| 시작번지 + 7 | RMU부하상태 |
DWORD (32 비트 )값, 1-32 까지 하위바이트부터 부하상태 각 bit 1 = 부하 |
| 시작번지 + 8 | RMU통신상태 |
DWORD (32 비트 )값, 1-32 까지 하위바이트부터 통신상태 0 = 정상, 1 = 이상 |
| 시작번지 + 9 | 첫 RMU 현재 사용 전력 | W 단위 |
| 시작번지 + 10 | 첫 RMU 15분 수요 전력량 | |
| 시작번지 + 11 | 첫 RMU 누적 3상 전력량 | KW 단위 |
| 시작번지 + 12 ~ 14 | 두 번째 RMU 데이터 | |
| ... | ... | |
| <표 1> 상태 모니터링 데이터 전송값의 메모리 번지 및 내용 | ||
| 메모리 번지 (WORD) |
내용 | 비고 |
| 시작번지 + 0 | Server 통신 주기 | WORD |
| 시작번지 + 1 ~ 4 | Server IP1 ~ 4 | 0 ~ 255 사이값 |
| 시작번지 + 5 | Server 포트번호 | WORD |
| 시작번지 + 6 | Local Monitoring 통신속도 | |
| 시작번지 + 7 | 통신 타임아웃 | BYTE |
| 시작번지 + 8 | DC ID | WORD |
| <표 2> DC setting 데이터 전송 값의 메모리 번지 및 내용 | ||
| 메모리 번지 (WORD) |
내용 | 비고 |
| 시작번지 + 0 | 상태 모니터링 데이터 전송회수 | 0 ~ 65535 |
| 시작번지 + 1 | 제어명령 전송 flag | 1 = 서버로 부터 제어명령 받음, 제어명령 완료 후, 이 값을 0으로 설정해야 함 |
| 시작번지 + 2 | 1 ~ 16번 부하 제어명령 값 | 0 ~ 15비트 = 1 ~ 16 번 부하 ( 1 : 부하 ON ) |
| 시작번지 + 3 | 17 ~ 32번 부하 제어명령 값 | 0 ~ 15비트 = 17 ~ 32 번 부하 ( 1 : 부하 ON ) |
| 시작번지 + 4 | 제어금지 해제명령 flag | 1 = 서버로 부터 제어금지 해제명령 받음 |
| 시작번지 + 5 | 제어금지 해제명령 상태 값 | 1 = 제어가능, 0 = 제어금지 제어 후 제어금지 상태로 설정해야 함 |
| 시작번지 + 6 | 예약 제어명령 flag | 1 = 서버로 부터 예약제어 명령 받음 |
| 시작번지 + 7 | 예약제어 시작년도 | 4자리 숫자 |
| 시작번지 + 8 ~ 12 | 예약제어 시작 월, 일, 시, 분, 초 | 2자리 숫자 |
| 시작번지 + 13 | 예약제어 종료년도 | 4자리 숫자 |
| 시작번지 + 14 ~ 18 | 예약제어 종료 월, 일, 시, 분, 초 | 2자리 숫자 |
| 시작번지 + 19 | 제어 종류 | 20h = 전체제어, 21h = 교대제어 1, 22h =교대제어 2 |
| 시작번지 + 20 | 제어 주기 | 교대제어 1, 2 일 때만 사용 |
| 시작번지 + 21 | 제어복귀 주기 | |
| 시작번지 + 22 | 제어취소 명령 flag | 1 = 서버로 부터 제어취소 명령 받음 |
| 시작번지 + 23 | 전력일보 명령 flag | 1 = 서버로 부터 전력일보 명령 받음 |
| 시작번지 + 24 | 전력일보 년도 | 4자리 숫자 |
| 시작번지 + 25 ~ 26 | 전력일보 월, 일 | 2자리 숫자 |
| 시작번지 + 27 | 전력월보 명령 flag | 1 = 서버로 부터 전력월보 명령 받음 |
| 시작번지 + 28 | 전력월보 년도 | 4자리 숫자 |
| 시작번지 + 29 | 전력월보 월 | 2자리 숫자 |
| 시작번지 + 30 | Event 데이터 명령 flag | 1 = 서버로 부터 Event 데이터 명령 받음 |
| 시작번지 + 31 | 메시지 명령 flag | 1 = 서버로 부터 메시지 명령 받음 STRING 메모리에 전송받은 메시지를 시작번지 + 31 ~ 에 저장 |
| 시작번지 + 32 | DC Setting 읽기명령 flag | 1 = 서버로 부터 DC Setting 읽기명령 받음 |
| 시작번지 + 33 | DC Setting 쓰기명령 flag | 1 = 서버로 부터 DC Setting 쓰기명령 받음 |
| 시작번지 + 34 | Server 통신 주기 | |
| 시작번지 + 35 ~ 38 | Server IP1 ~ 4 | |
| 시작번지 + 39 | Server 포트번호 | |
| 시작번지 + 40 | Local Monitoring 통신속도 | |
| 시작번지 + 41 | 통신 타임아웃 | |
| 시작번지 + 42 | DC ID | |
| 시작번지 + 43 | ACK 확인명령 flag | 1 = 서버로 부터 ACK 확인명령 받음 |
| 시작번지 + 44 | 서비 시간동기 명령 flag | 1 = 서버로 부터 서버시간 동기 명령 받음 |
| 시작번지 + 45 | RMU 일보 명령 flag | 1 = 서버로 부터 RMU 일보 명령 받음 |
| 시작번지 + 46 | RMU 일보 년도 | 4자리 숫자 |
| 시작번지 + 47 ~ 48 | RMU 일보 월, 일 | 2자리 숫자 |
| 시작번지 + 49 | RMU 번호 | 1 ~ 32 RMU 번호 |
| <표 3> 서버의 명령어 및 상태값 저장을 위한 WORD 메모리 번지 및 내용 | ||
<표 4>는 전력일보, 전력월보, Event 데이터, RMU 일보 데이터의 파일 입력방법 및 내용이다.
| 자료 종류 | 파일 이름 | 파일 입력방법 | 입력 내용 |
| 전력 일보 | 전력 리포터 데이터 기본 폴더\Day\%04d\%02d\%02d.dat ( %04d = 일보 년, %02d = 일보 월, %02d = 일보 일 ) |
header 15 byte, flag 1byte, data 값, data bcc 순으로 97개의 데이터 ( hex-decimal 값 ) |
보고일 목표전력(kW), 15분수요전력(W) 1, 15분수요전력(W) 2, .... 15분수요전력(W) 96 |
| 전력 월보 | 전력 리포터 데이터 기본 폴더\Month\%04d\%02d.dat ( %04d = 월보 년, %02d = 월보 월 ) |
header 15 byte, flag 1byte, data 값, data bcc 순으로 31개의 데이터 ( hex-decimal 값 ) |
일 사용전력량(kWh) 1, 일 사용전력량(kWh) 2, .... 일 사용전력량(kWh) 31 |
| Event 데이터 | 전력 리포터 데이터 기본 폴더\Event\Event_%02.dat ( %02d = 00 ~ 49 event 데이터 순서번호 ) |
각인자는 콤마로 구분한다. 첫 줄에 Event 데이터를 입력한다. 데이터는 10진수로 입력한다. |
각 파일의 첫 줄에 년, 월, 일, 시, 분, 초, Event Code, Event Code 데이터 값을 입력 |
| RMU 일보 | 전력 리포터 데이터 기본 폴더\RMU\%04d\%02d\%02d\%02d.dat ( %04d = 일보 년, %02d = 일보 월, %02d = 일보 일, %02d = 1 ~ 32 RMU 번호 ) |
header 15 byte, flag 1byte, data 값, data bcc 순으로 96개의 데이터 ( hex-decimal 값 ) |
RMU 누적 전력량 1, RMU 누적 전력량 2, .... RMU 누적 전력량 96 |
| <표 4> 전력일보, 전력월보, Event 데이터, RMU 일보 데이터의 파일 입력방법 및 내용 | |||
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

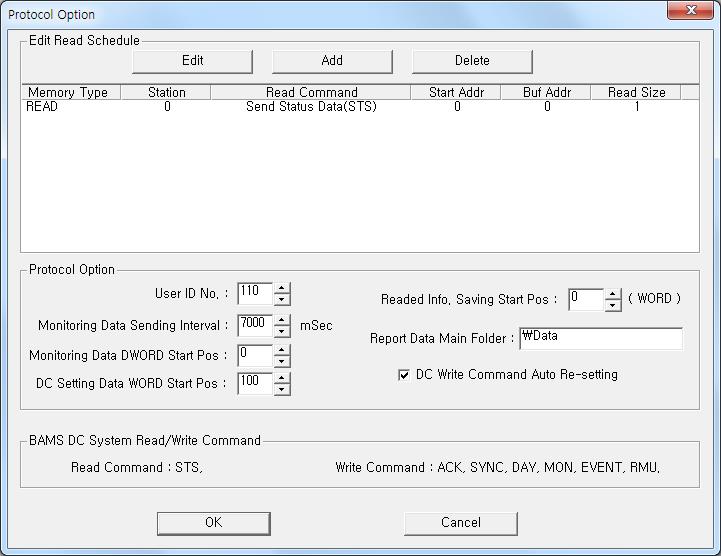

| <그림 2> BAMS DC System 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 'User ID No.', 'Monitoring Data Sending Interval', 'Monitoring Data DWORD Start Pos', 'DC Setting Data WORD Start Pos', 'Readed Info. Saving Start Pos', 'Report Data Folder' 영역에서도 user ID, 상태 모니터링 데이터 전송주기, 상태 모니터링 데이터 전송값의 시작 DWORD 메모리 위치, DC setting 데이터 전송값의 시작 WORD 메모리 위치, 서버의 명령어 및 상태값 저장을 위한 WORD 메모리 시작번지, 리포터 데이터 기본 폴더, DC Setting Write 명령을 받았을 때 자동 재설정 여부를 설정할 수 있다.
 |

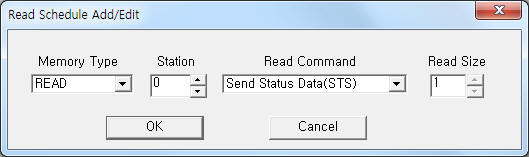

| <그림 3> BAMS DC System 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 ACK 확인, 시간동기 명령을 서버에 전송할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 출력인자의 설정은 같고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station DAY, MON, RMU 쓰기 명령일 때 저장할 데이터의 년.
3) Address 저장할 데이터의 월, 또는 일.
DAY, RMU 쓰기명령 : 상위 2자리 = 월, 하위 2자리 = 일, ( 0527 : 5월 27일 )
MON 쓰기 명령 : 저장할 데이터의 월.
4) Extra1 ACY, SYNC, DAY, MON, EVENT, RMU 의 쓰기 명령.
ACK : ACK 확인명령을 BAMS 서버로 전송,
SYNC : 시간동기 요구명령을 서버로 전송. ( 명령 후 DC 시간에서 전송된 시간으로 시간동기화 )
DAY, MON, EVENT, RMU 쓰기 명령 : 일보, 월보, Event 데이터, RMU 일보 데이터를 '리포터 데이터 기본폴더'에 저장.
5) Extra2 DAY, MON, EVENT, RMU 쓰기 명령일 때 저장할 내용.
DAY : 0 ~ 95 = 15분 수요전력, 100 = 보고일 목표전력,
MON : 1 ~ 31 = 일별 사용전력량( KWh ),
EVENT : event 발생코드, 1 = 시스템 에러, 2 = BAMS 서버 통신에러, 3 = RMU RS-485 통신 에러, 4 = RMU 제어, 5 = RMU 복귀(제어해제), 6 = RMU Fail,
RMU : 0 ~ 95 = RMU 누적 전력량 ( KWh, 24시간 * 4 개 )
6) Output value DAY, MON, EVENT, RMU 쓰기 명령일 때 저장할 내용.
DAY : 15분 수요전력 또는 보고일 목표전력( Extra2 = 100 ),
MON : 일별 사용전력량( KWh ),
EVENT : event 코드 데이터 ( 보통 RMU ID ),
RMU : RMU 누적 전력량 ( KWh ).
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : ACK EXTRA2 : 0 로 설정하고 아날로그 출력을 하면 BAMS 서버에 ACK 확인 명령을 전송할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : SYNC EXTRA2 : 0 로 설정하고 아날로그 출력을 하면 BAMS 서버에 시간 동기 요구명령을 전송한 후 서버의 시간과 DC의 시간을 동기화 할 수 있다.
설정 예3)
PORT : 0 STATION : 2014 ADDRESS : 0527 EXTRA1 : DAY EXTRA2 : 0 로 설정하고 아날로그 출력을 하면 전력량계 일보로 전송될 첫 번째 15분 데이터를 리포터 기본폴더에 지정한 값으로 저장한다.
설정 예4)
PORT : 0 STATION : 2014 ADDRESS : 0527 EXTRA1 : DAY EXTRA2 : 100 로 설정하고 아날로그 출력을 하면 전력량계 일보로 전송될 보고일 수요전력 값을 리포터 기본폴더에 저장한다.
설정 예5)
PORT : 0 STATION : 2014 ADDRESS : 0005 EXTRA1 : MON EXTRA2 : 27 로 설정하고 아날로그 출력을 하면 전력량계 월보로 전송될 2014년 5월 27일 일별 사용전력량을 리포터 기본폴더에 저장한다.
