Autobase Open Bus 통신드라이버는 (주)오토베이스에서 개발한 Open Bus 프로토콜로 통신을 위한 드라이버이다.
<그림 1>은 Autobase Open Bus 통신 드라이버의 통신파일 편집 예이다.
|
|

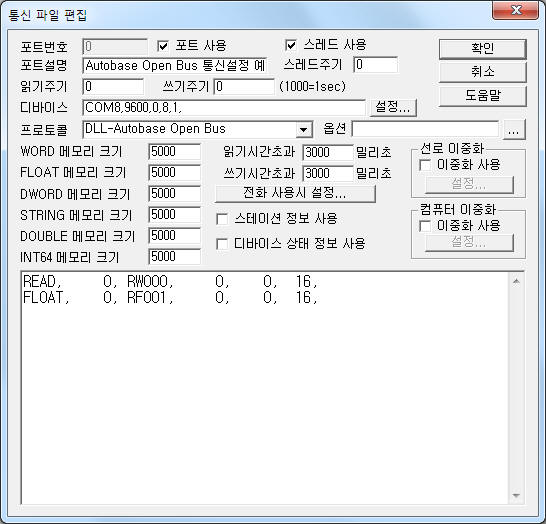

| <그림 1> Autobase Open Bus 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM8), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 Slave 장비에 설정된 값을 입력한다.
Autobase Open Bus 통신드라이버의 읽기 작성 형식
Autobase Open Bus 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) Station – 0 ~ 255 사이의 slave station 번호를 입력.
2) 읽을 메모리 형식 및 테이블 번호 – xxnnn 형식. xx = RW, RD, RF 의 메모리 형식., nnn = 0 ~ 255 의 메모리 테이블 번호.
RW : 워드 형식의 메모리 읽기, ( slave 에서 해당 테이블을 워드 형식 메모리로 설정했을 때 )
RD : 더블 워드 형식의 메모리 읽기, ( slave 에서 해당 테이블을 더블 워드 형식 메모리로 설정했을 때 )
RF : float 형식의 메모리 읽기. ( slave 에서 해당 테이블을 float 형식 메모리로 설정했을 때 )
RL : Long(int 64) 형식의 메모리 읽기, ( slave 에서 해당 테이블을 Long 형식 메모리로 설정했을 때 )
RU : double 형식의 메모리 읽기, ( slave 에서 해당 테이블을 double 형식 메모리로 설정했을 때 )
RT : text 형식의 메모리 읽기. ( slave 에서 해당 테이블을 text 형식 메모리로 설정했을 때 )
3) 테이블 내의 메모리 주소 – 0 ~ 65535.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수.
RW 형식 : 1 ~ 240, RD, RF 형식 = 1 ~ 120, RL, RU - 1 ~ 60.
읽기 설정 예)
READ, 0, RW000, 0, 0, 16
FLOAT, 0, RF001, 0, 0, 16
<그림 1> 의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

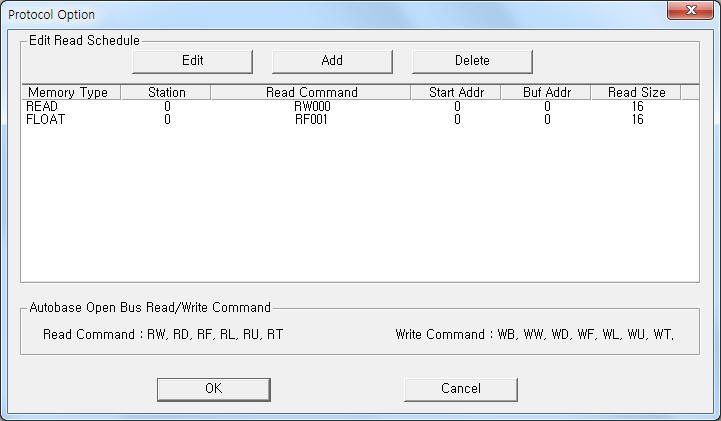

| <그림 2> Autobase Open Bus 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

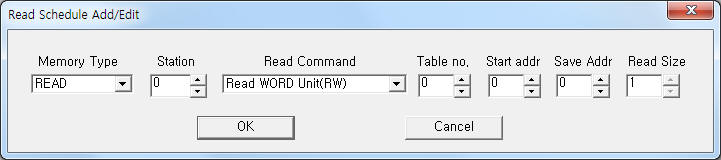

| <그림 3> Autobase Open Bus 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 특정한 메모리, 테이블, 번지 값을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : 장비에 연결된 PORT 번호.
2) STATION : 0 ~ 255 사이의 slave station 번호를 입력.
3) ADDRESS : 지정한 테이블 내의 메모리 번지를 십진수로 설정. 0 ~ 65535.
4) EXTRA 1 : xxnnn 형식. xx = WB, WW, WRD, WF 의 메모리 형식., nnn = 0 ~ 255 의 메모리 테이블 번호.
WB : 비트 형식의 메모리 쓰기, ( slave 에서 해당 테이블을 워드, 더블워드 형식 메모리로 설정했을 때 )
WW : 워드 형식의 메모리 쓰기, ( slave 에서 해당 테이블을 워드 형식 메모리로 설정했을 때 )
WD : 더블 워드 형식의 메모리 쓰기, ( slave 에서 해당 테이블을 더블 워드 형식 메모리로 설정했을 때 )
WF : float 형식의 메모리 쓰기. ( slave 에서 해당 테이블을 float 형식 메모리로 설정했을 때 )
WL : Long( int 64 ) 형식의 메모리 쓰기, ( slave 에서 해당 테이블을 Long 형식 메모리로 설정했을 때 )
WU : double 형식의 메모리 쓰기, ( slave 에서 해당 테이블을 double 형식 메모리로 설정했을 때 )
WT : text 형식의 메모리 쓰기. ( slave 에서 해당 테이블을 text 형식 메모리로 설정했을 때 )
5) EXTRA 2 : 비트위치 또는 STRING 메모리 번지 설정.
WB 쓰기 명령일 때 0 ~ 15 또는 0 ~ 31 (더블 워드 메모리 일 때) 의 비트 위치를 설정,
WT 쓰기 명령일 때 문자열을 읽어올 STRING 메모리 번지( 0 ~ 65535 )를 입력.
설정 예1)
PORT:0, station:0, ADDRESS:0011, Extra1: WB000, Extra : 15 라고 설정하고 디지털(아날로그) 출력을 하면 slave 장비에 설정된 0번 테이블의 11번 워드(또는 더블워드) 의 15번(F) 비트 값을 변경할 수 있다.
설정 예2)
PORT:0, station:0, ADDRESS:0011, Extra1: WW000, Extra : 0 라고 설정하고 아날로그 출력을 하면 slave 장비에 설정된 0번 테이블의 11번 워드 값을 변경할 수 있다.
설정 예3)
PORT:0, station:0, ADDRESS:0012, Extra1: WF001, Extra : 0 라고 설정하고 아날로그 출력을 하면 slave 장비에 설정된 1번 테이블의 12번 float 값을 변경할 수 있다.
설정 예4)
PORT:0, station:0, ADDRESS:0021, Extra1: WT005, Extra : 30 라고 설정하고 아날로그 출력을 하면 출력할 string 값을 STRING 메모리 30번지에서 읽어서 slave 장비의 5번 테이블, 21번 string 값을 변경할 수 있다.
참고) WT 쓰기 명령을 위해 감시 프로그렘에서 다음과 같은 스크립트로 STRING 메모리 값을 변경할 수 있다.
스크립트 함수형식) void @PlcScanWriteBlock(int port, int station, int address, string extra1, int extra2, object value, int array_size);
함수 인자)
int port : 출력할 포트 번호,
int station : 0 으로 설정,
int address : STRING 메모리 주소,
string extra1 : "#MEM#" 으로 설정,
int extra2 : 3 으로 설정( STRING 메모리 ),
object value : 출력할 string 문자열을 입력,
int array_size : string 문자열의 크기, 80 등으로 입력.
함수 작성 예 1) @PlcScanWriteBlock(0, 0, 20, "#MEM#", 3, "Test write 출력 값123", 80);
함수 작성 예 2) @PlcScanWriteBlock(0, 0, 20, "#MEM#", 3, $ST_0000, 80);
블록 쓰기
Autobase Open Bus 통신 드라이버의 블록쓰기는 지원하지 않는다.
