Air Pollution Data Reading Service 통신드라이버는 한국환경공단 대기오엄 정보 조회 서비스의 데이터를 읽기 위한 드라이버이다.
주의) Air Pollution Data Reading Service 통신 드라이버를 사용하기 위해서는 공공데이터포털(data.go.kr)에 가입 후 인증키를 발급받아야 한다.

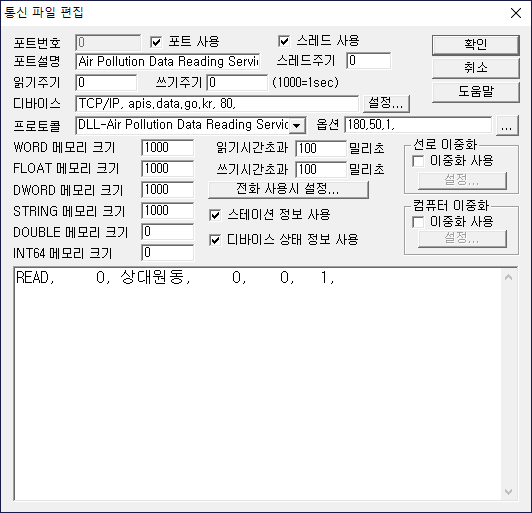

<그림 1>은 Air Pollution Data Reading Service 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> Air Pollution Data Reading Service 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 디바이스는 연결형식(TCP/IP), 장비의 IP번지(apis.data.go.kr), 설정된 TCP 서비스 포트(80) 순으로 입력한다.
또한 옵션 부에는 각 읽기 별 읽을 시간간격(0 ~ 36000초, 기본 = 180), 읽은 데이터를 저장할 간격(35 ~ 200, 기본 = 50), 데이터 송수신시 재연결 여부(1 = 사용, 0 = 사용 안함 , 기본 = 1) 을 콤마( , )로 구분하여 입력한다.
Air Pollution Data Reading Service 드라이버의 읽기 작성 형식
Air Pollution Data Reading Service 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 스테이션 – 사용안함.
2) 읽을 장소 –대기오엄 정보 조회 서비스에서 지정한 읽을 장소를 입력. (https://www.airkorea.or.kr/web/stationInfo?pMENU_NO=93 참고)
3) 읽을 데이터 Address – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 데이터의 크기 – 읽은 데이터를 메모리에 저장할 개수(1 ~ 100).
읽기 설정 예)
READ, 0, 상대원동, 0, 0, 1,
<표 1>은 Air Pollution Data Reading Service 통신 드라이버의 읽은 값 저장내용이고 <표 2>는 flag 값과 내용이다.
통신메모리 저장위치 |
저장 내용 |
| 저장위치 + 0 : 통신 상태 | 1 = 정상, 0 = 에러 |
| 저장위치 + 1 : 읽은 데이터 개수 | 1 ~ = 정상(보통 22 ~ 23), 0 = 읽을 장소 에러 |
| 저장위치 + 2 : 응답코드 | 0 = 정상, 기타 = 에러 |
| 저장위치 + 3 ~ 5 : 측정 년, 월, 일 | |
| 저장위치 + 6 ~ 7 : 측정 시, 분 | |
| 저장위치 + 8 : 측정 장소명 | 문자열 메모리 참조 |
| 저장위치 + 9 : 장소 코드 | 숫자로 표현 |
| 저장위치 + 10 : 장소 유형 | 1 = 도시대기, 2 = 도로변대기, 3 = 국가배경농도, 4 = 교외대기, 5 - 항만, 0 = 기타 |
| 저장위치 + 11 : so2 농도 저장위치 + 12 : co 농도 저장위치 + 13 : o3 농도 저장위치 + 14 : no2 농도 |
아황산 가스 농도(float, double 메모리 참조) 일산화 탄소 농도(float, double 메모리 참조) 오존 농도(float, double 메모리 참조) 이산화 질소 농도(float, double 메모리 참조) |
| 저장위치 + 15 : pm10 농도 저장위치 + 16 : pm10 24시간 예측이동농도 |
미세먼지 농도 |
| 저장위치 + 17 : pm25 농도 저장위치 + 18 : pm25 24시간 예측이동농도 |
초미세먼지 농도 |
| 저장위치 + 19 : khai value 저장위치 + 20 : khai grade |
통합대기(CAI) 환경수치 통합대기(CAI) 환경지수 |
| 저장위치 + 21 : so2 grade 저장위치 + 22 : co grade 저장위치 + 23 : o3 grade 저장위치 + 24 : no2 grade |
아황산 가스 지수 일산화 탄소 지수 오존 지수 이산화 질소 지수 |
| 저장위치 + 25 : pm10 grade 저장위치 + 26 : pm25 grade |
미세먼지 24시간 지수 초미세먼지 24시간 지수 |
| 저장위치 + 27 : pm10 grade 1h 저장위치 + 28 : pm25 grade 1h |
미세먼지 1시간 지수 초미세먼지 1시간 지수 |
| 저장위치 + 29 : so2 flag 저장위치 + 30 : co flag 저장위치 + 31 : o3 flag 저장위치 + 32 : no2 flag |
아황산 가스 flag(<표 2> 참조) 일산화 탄소 flag(<표 2> 참조) 오존 flag(<표 2> 참조) 이산화 질소 flag(<표 2> 참조) |
| 저장위치 + 33 : pm10 flag 저장위치 + 34 : pm25 flag |
미세먼지 flag(<표 2> 참조) 초미세먼지 flag(<표 2> 참조) |
| 저장위치 + 읽은 데이터를 저장할 간격 + 0 ~ 2 : 측정 년, 월, 일 저장위치 + 읽은 데이터를 저장할 간격 + 3 ~ 4 : 측정 시, 분 저장위치 + 읽은 데이터를 저장할 간격 + 5 : 측정 장소명 ... |
|
| <표 1> Air Pollution Data Reading Service 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용 | |
flag 값 |
내용 |
1 2 3 4 5 6 0 |
null 측정자료 점검 및 교정 장비점검 자료이상 통신장애 기타 |
| <표 2> flag 값과 내용 | |
Air Pollution Data Reading Service 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/STRING 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

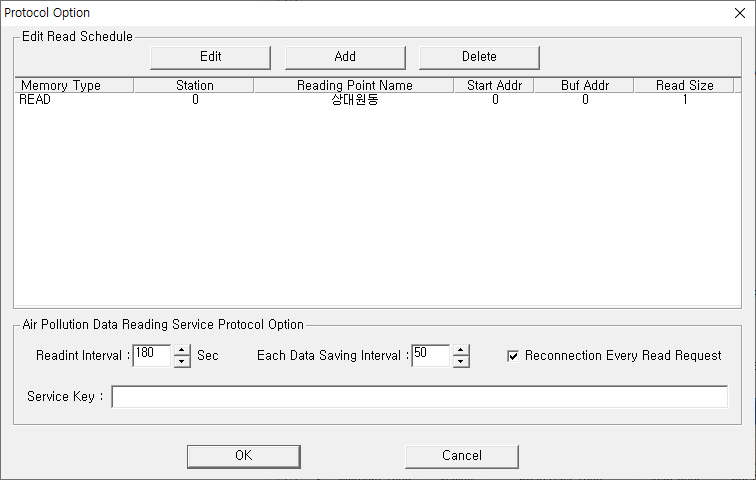

| <그림 2> Air Pollution Data Reading Service 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성할 수 있고 'Reading
Interval' 과 'Each Data Saving Interval' 에서 각 읽기 별 읽을 시간간격과 읽은 데이터를 저장할 간격을 설정할 수
있다.
또한, 'Service Key' 의 에디터에 공공데이터포털에서 발급받은 인증키 값을 입력한다.
 |

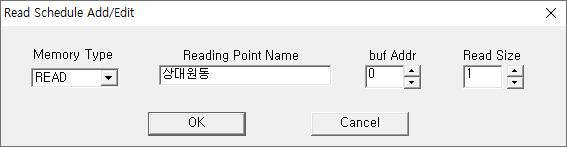

| <그림 3> Air Pollution Data Reading Service 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
Air Pollution Data Reading Service 드라이버의 쓰기 설정으로 장비의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 사용안함.
3) Address 읽은 값을 저장할 메모리 시작번지.
4) Extra1 대기오엄 정보 조회 서비스에서 지정한 읽을 장소를 입력.
5) Extra2 읽은 데이터를 메모리에 저장할 개수(1 ~ 100).
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : 상대원동 EXTRA2 : 10 으로 설정하고 아날로그 출력을 하면 상대원동의 실시간 대기오염 정보를 읽어 0번 메모리부터 10개의 데이터를 저장한다.
