Adtronic Electric Bulletin 통신 드라이버

Adtronic Electric Bulletin 통신드라이버는 국내 (주)애드트로닉 사의   전광판 장비와 통신을 위한 드라이버이다.

참고) Adtronic Electric Bulletin 통신 드라이버는 쓰기 설정으로 전광판에 숫자, 문자 등을 출력하도록 되어 있다

1. 읽기 설정

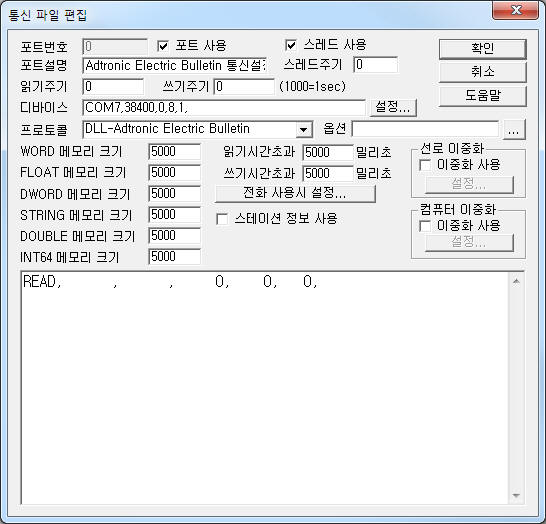

<그림 1>은 Adtronic Electric Bulletin 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

<그림 1> Adtronic Electric Bulletin 통신 드라이버의 통신파일 편집 예

<그림 1>에서 DEVICE는 통신포트(COM7), 통신속도(38400), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.

Adtronic Electric Bulletin 통신드라이버의 읽기 작성 형식

Adtronic Electric Bulletin 통신 드라이버의 읽기 형식은 'READ' 한 줄만 입력하면 된다.

읽기 설정 예)

READ, , , 0, 0, 0,

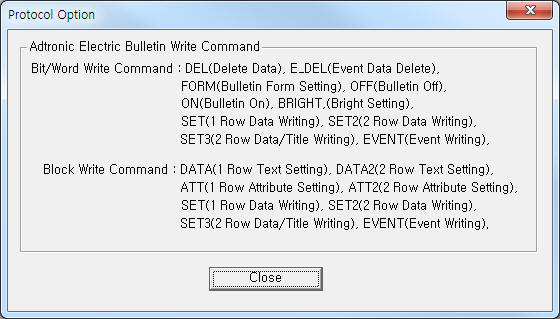

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>와 같이 쓰기 설정의 명령어를 보여준다.

<그림 2> Adtronic Electric Bulletin 통신 드라이버의 옵션 대화상자의 예

2. 쓰기 설정

쓰기 설정으로 전광판에 표시될 문자 등을 설정할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.

아날로그 쓰기

TAG 설정 시 필요한 설정 5 가지

1) PORT : 장비와 연결된 PORT 번호.

2) STATION : 사용안함.

3) ADDRESS : SET, SET2, SET3 명령 : 0 ~ 9 의 방 번호.

                    기타 명령어 : 사용안함.

4) EXTRA 1 : DEL, E_DEL, FORM, OFF, ON, BRIGHT, SET, SET2, SET3, EVENT 의 쓰기 명령어를 입력. (<표 1> 참조)

5) EXTRA 2 : FORM 명령 : 1 ~ 2 단 설정.

                  기타 명령어 : 사용안함.

<표 1>은  Adtronic Electric Bulletin 통신 드라이버의 쓰기 명령어 종류와 내용이고 <표 2>는 Adtronic Electric Bulletin 통신 드라이버의 문장 값과 속성 값 쓰기 입력파일 작성 방법이다.

설정 예1)

PORT:0,  station:0, ADDRESS:0000, Extra1:DEL, Extra : 0 이라고 설정하고 아날로그 출력을 하면 Adtronic Electric Bulletin 의 전체 방 데이터를 지울 수 있다.

설정 예2)

PORT:0,  station:0, ADDRESS:0000, Extra1:OFF, Extra : 0 이라고 설정하고 아날로그 출력을 하면 Adtronic Electric Bulletin 의 전광판을 끌 수 있다.

스크립트로 문장 값과 속성 값을 입력 후 SET 출력 명령으로 1줄 문장 값을 전송하는 예 (통신 port 번호 = 0 일 때)

uint    handle;

byte    att[260];

int       length;

handle = @FileOpen("C:\\temp\\text_000.ini", "w");
if(handle != 0) {
   @FileWrite(handle, $ST_0000, -1);
   @FileClose(handle);
}

att[0] = 0;
att[1] = 10;
att[2] = 0;
att[3] = 0;
att[4] = 0x00;
att[5] = 0x00;
handle = @FileOpen("C:\\temp\\att_000.ini", "w");
if(handle != 0) {
   for(i = 0; i < 6; i = i+1) {
      @sprintf(str, "%d,", att[i]);
      @FileWrite(handle, str, -1);
   }
   @FileClose(handle);
}

@sprintf($DO_0000.extra1, "SET");
$DO_0000 = 1;

블록 쓰기

블록쓰기는 스크립트의 PlcScanWriteBlock 함수를 사용하여 다음과 같이 설정한다.

Adtronic Electric Bulletin 통신 드라이버의 블록 쓰기 명령의 DATA, DATA2 는 char 또는 string (스크립트 변수 종류설정) 단위로만 사용 가능하고 ATT, ATT2 명령은 byte 단위로만 사용할 수 있다.

스크립트 이름과 형식 : @PlcScanWriteBlock(int port, int station, int address, string extra1, string extra2, object array_value, int array_size);

   스크립트 작성 예 (블록 쓰기 DATA 명령과 ATT 명령을 전송 후 SET 명령으로 1 줄 문장 값을 전송하는 경우)

byte    att[260];

char    str[256];

int       length;

@sprintf(str, "%s", $ST_0000);
length = @strlen(str);
@PlcScanWriteBlock(0, 0, 0, "DATA", 0, str, length);

att[0] = 0;
att[1] = 10;
att[2] = 0;
att[3] = 0;
att[4] = 0x00;
@PlcScanWriteBlock(0, 0, 0, "att", 0, att, 5);
@PlcScanWriteBlock(0, 0, 0, "set", 0, att, 5);

<표 3>은  Adtronic Electric Bulletin 통신 드라이버의 블록 쓰기 명령어 종류와 내용이다.

중요) Adtronic Electric Bulletin  통신드라이버의  DATA, DATA2 블록 쓰기는 char 또는 string (스크립트 변수 종류설정) 단위로만 사용 가능하고 ATT, ATT2 명령은 byte 단위로만 사용할 수 있다.

또한 블록 쓰기는 10.1.4.3 이상의 프로그램에서만 지원한다.

3. Adtronic Electric Bulletin 샘플 장비의 모습

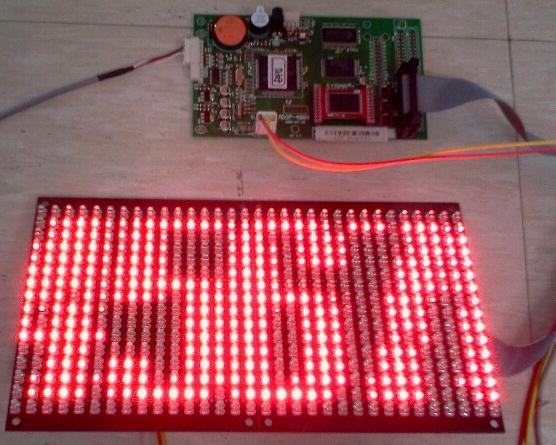

<그림 3>은 Adtronic Electric Bulletin 샘플 장비의 모습이다.

<그림 3> Adtronic Electric Bulletin 샘플 장비의 모습
