AP-3604BA Controller 통신 드라이버



AP-3604BA Controller 는 국내 유틸전자의 소방관제시스템 출동안내 단말장치와 통신을 위한 드라이버이다.



1. 읽기 설정

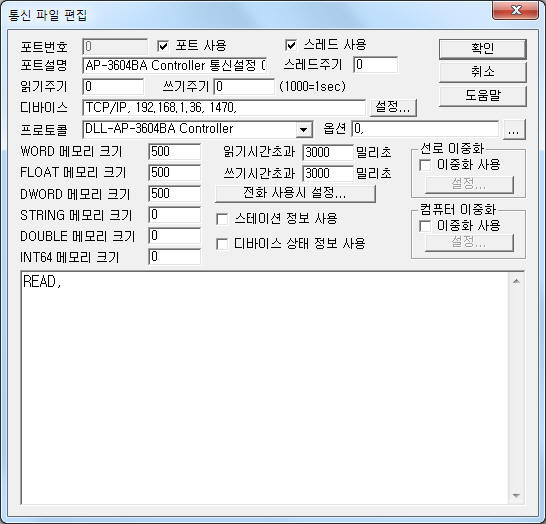

<그림 1>은 AP-3604BA Controller 통신 드라이버의 통신파일 편집 예이다.

<그림 1> AP-3604BA Controller 드라이버의 통신파일 편집 예



<그림 1>의 디바이스는 디바이스 종류(TCP/IP), 장비의 IP 번지(192.168.1.36), 서비스포트 번호(1470), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.

또한 옵션 부에는 EMR 데이터 읽은 값 저장위치(0 ~ 65535, 기본 = 0), LED 출력 데이터 값 저장위치(0 ~ 65535, 기본 = 0)를 콤마( , )로 구분하여 입력한다.



AP-3604BA Controller 통신 드라이버의 읽기 형식

AP-3604BA Controller 통신 드라이버의 읽기 형식은 READ, 한 줄만 입력한다.



읽기 예

READ,



AP-3604BA Controller 는 사용자가 '확인 버튼'을 누르면 EMR 데이타가 발생된다.

EMR 데이터가 들어오면 통신 드라이버는 지정한 WORD 메모리 번지에 '1' 의 값을 저장하고 약 3 ~ 4 초 후에 '0'으로 변경한다.

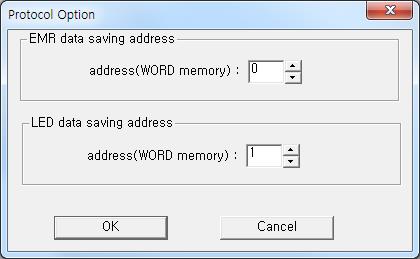

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서 EMR 데이터 읽은 값 저장위치 및 LED 출력 데이터 값 저장위치를 설정할 수 있다.

<그림 2> AP-3604BA Controller 드라이버의 옵션 대화상자의 예



2. 쓰기 설정

AP-3604BA Controller 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.



디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.





아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1)  PORT                  연결된 통신포트 번호. (COM 번호가 아님)

2)  STATION             사용안함.

3)  ADDRESS            사용안함.

4)  Extra1                 1, 2, 3, 4, 5, C 의 쓰기 명령어를 입력.

1 ~ 5 = LED 1 ~ LED 5 ON 명령,

C = 모든 LED 값 Off 명령.

5)  Extra2                 사용안함.



쓰기 설정 후 출력한 비트 값을 'LED 출력 데이터 값 저장위치' 에 <표 1>과 같이 저장한다.

Write command

  저장 값

 비고
1 1 ( bit 0 ON ) LED 출력 데이터 값 저장위치의
WORD 메모리에 저장
2 2 ( bit 1 ON )
3 4 ( bit 2 ON )
4 8 ( bit 3 ON )
5 16 ( bit 4 ON )
C 0 ( all bit clear )
<표 1> 출력명령 별 저장될 LED 출력 데이터 값





설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0000  EXTRA1 : 1  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 AP-3604BA Controller 장비의 LED 1 을 ON 할 수 있다.



설정 예2)

PORT : 0   STATION : 0   ADDRESS : 0000  EXTRA1 : C  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 AP-3604BA Controller 장비의 모든 LED 를 OFF 시킨다.



3. AP-3604BA Controller 장비의 모습

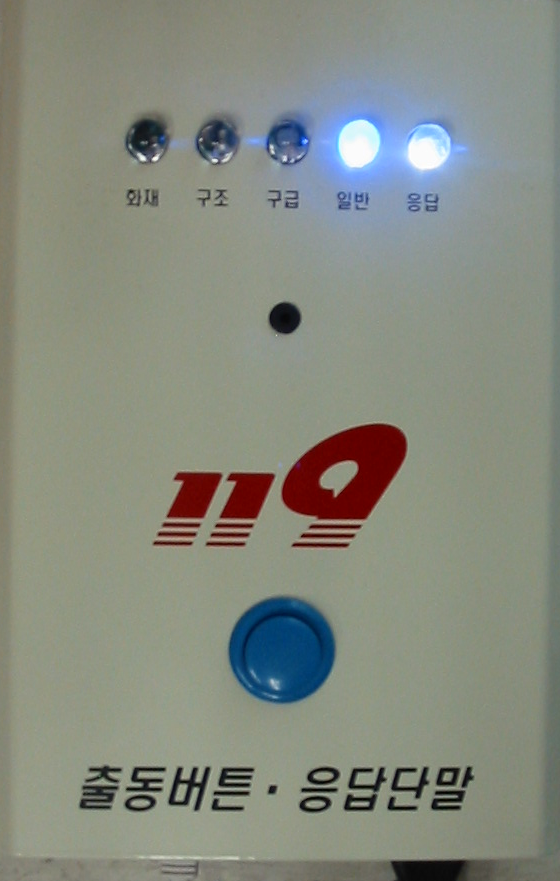

<그림 3>은 AP-3604BA Controller 장비의 모습이다.

<그림 3> AP-3604BA Controller 장비의 모습
