AP-3603 Controller 는 국내 유틸전자의 소방관제시스템 상황실 관제 단말기와 통신을 위한 드라이버이다.
<그림 1>은 AP-3603 Controller 통신 드라이버의 통신파일 편집 예이다.
|
|

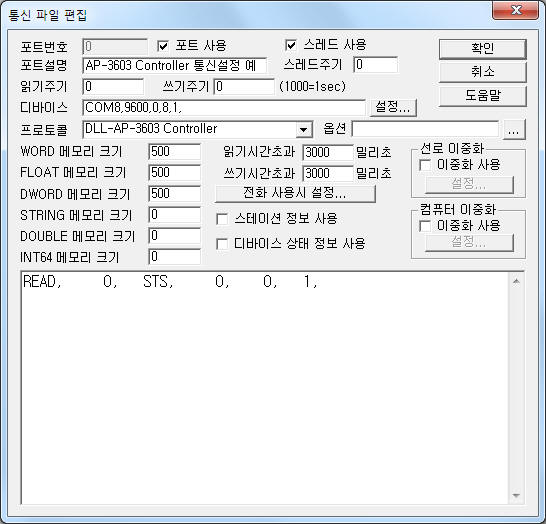

| <그림 1> AP-3603 Controller 드라이버의 통신파일 편집 예 |
<그림 1>의 디바이스는 통신포트(COM8), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
AP-3603 Controller 통신 드라이버의 읽기 형식
AP-3603 Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 사용안함.
2) 읽기 명령어 – STS 로 고정. ( <표 1> 참조 )
3) 읽을 주소 – 사용안함.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정,
읽기 예
READ, 1, STS, 0, 0, 1,
<표 1>은 AP-3603 Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
읽기 명령어 |
내용 |
통신메모리 저장위치 |
비고 |
STS |
현재 상태 값 읽기 |
저장위치 + 0 : Phone 상태 값 저장위치 + 1 : AUX 상태 값 저장위치 + 2 : MIC 상태 값 저장위치 + 3 : LAMP 상태 값 저장위치 + 4 : Sound 상태 값 |
bit 0 ~ 4 = headset to phone 1 ~ 5 0 = AUX to none, 1 = AUX to phone 1 RX bit 0 = MIC to phone 3 TX, bit 1 = MIC to Radio bit 0 ~ 4 = LAMP 1 ~ 5 ON, 0 = all LAMP OFF 0 = Sound OFF, 1 = Sound ON |
| <표 1> AP-3603 Controller 드라이버의 읽기 명령어 종류와 읽은 값 저장위치 | |||
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림
2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
|

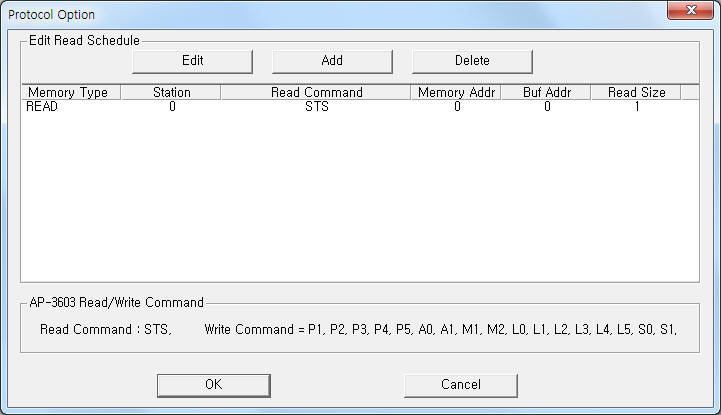

<그림 2> AP-3603 Controller 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

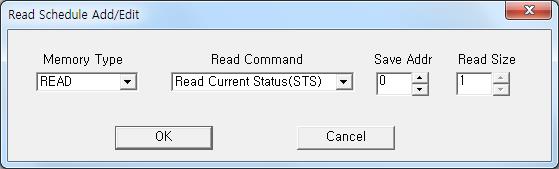

| <그림 3> AP-3603 Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
AP-3603 Controller 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 사용안함.
3) ADDRESS 사용안함.
4) Extra1 P1, P2, P3, P4, P5, A0, A1, M1, M2, L0, L1, L2, L3, L4, L5, S0, S1 의 쓰기 명령어를 입력. ( <표 2> 참조 )
5) Extra2 사용안함.
<표 2>는 출력명령 별 출력내용과 실제 통신코드이다.
Write command |
내용 |
실제 통신코드 |
| P1 | Headset to Phone 1 | R |
| P2 | Headset to Phone 2 | A |
| P3 | Headset to Phone 3 | B |
| P4 | Headset to Phone 3 Tx, Phone 4 Rx | m |
| P5 | Headset to Phone 5 | E |
| A0 | Aux to Phone 1 Rx | G |
| A1 | Aux to none | g |
| M1 | Mic to Phone 3 Tx | M |
| M2 | Mic to Radio | m |
| L0 | Lamp Off | Y |
| L1 | Lamp 1 On | 1 |
| L2 | Lamp 2 On | 2 |
| L3 | Lamp 3 On | 3 |
| L4 | Lamp 4 On | 4 |
| L5 | Lamp 5 On | 5 |
| S0 | Sound Off command | Z |
| S1 | Sound On command | O |
| <표 2> 출력명령 별 출력내용과 실제 통신코드 | ||
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : P1 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 AP-3603 Controller 장비의 Phone 상태 값을 Headset to Phone 1 으로 설정 할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : L0 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 AP-3603 Controller 장비의 Lamp 값을 OFF 시킨다.
<그림 4>는 AP-3603 Controller 장비의 모습이고 <그림 5>는 AP-3603 Controller에 연결된 Lamp의 모습이다.
 |

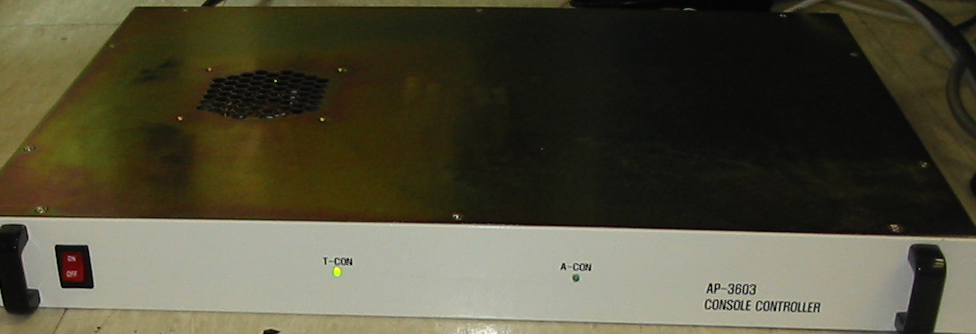

| <그림 4> AP-3603 Controller 장비의 모습 |
 |

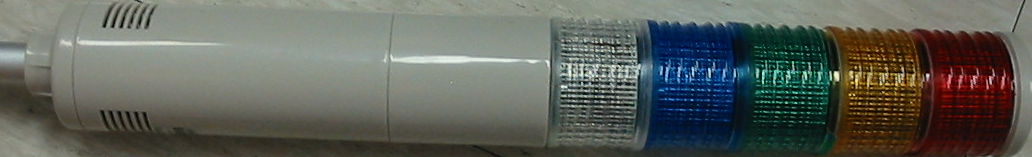

| <그림 5> AP-3603 Controller에 연결된 Lamp의 모습 |
