AD Power M2M4 Meter 통신 드라이버

AD Power M2M4 Meter 통신드라이버는 국내 에이디파워(주)의 Power Meter 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 AD Power M2M4 Meter 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

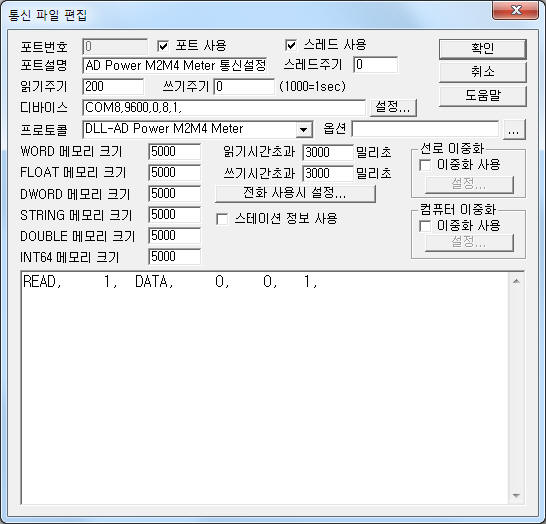

<그림 1> AD Power M2M4 Meter 통신 드라이버의 통신파일 편집 예

<그림 1>에서 DEVICE는 통신포트(COM8), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.

AD Power M2M4 Meter 통신드라이버의 읽기 작성 형식

AD Power M2M4 Meter 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 0 ~ 999 사이의 장비 번호를 입력.

2) 읽기 명령어 – DATA 의 읽기 명령어를 입력.(<표 1> 참조)

3) 읽을 주소 – 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.

읽기 설정 예)

READ, 0, DATA, 0, 0, 1,


<표 1>은 AD Power M2M4 Meter 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.

AD Power M2M4 Meter 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/STRING 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

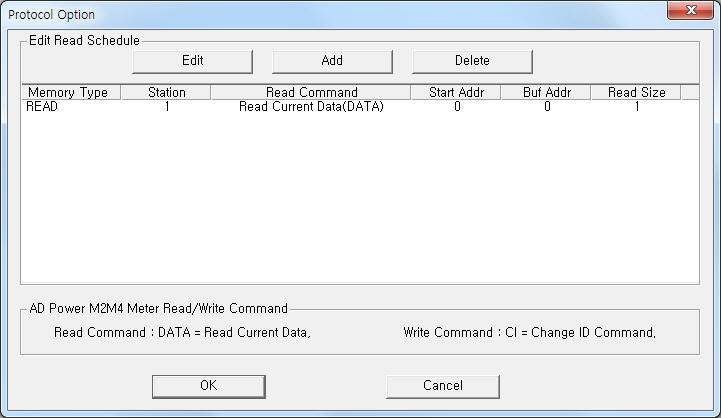

<그림 2> AD Power M2M4 Meter 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

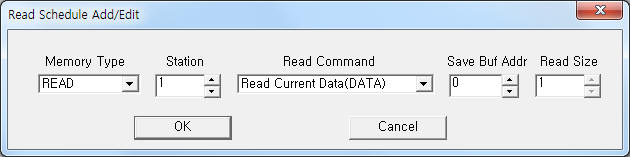

<그림 3> AD Power M2M4 Meter 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로 Power Meter의 ID 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.

아날로그 쓰기

TAG 설정 시 필요한 설정 5 가지

1) PORT : PLC에 연결된 PORT 번호.

2) STATION : 0 ~ 999 사이의 장비 번호를 입력.

3) ADDRESS : 사용안함.

4) EXTRA 1 : CI (Power Meter ID 변경 명령어) 의 출력명령을 입력.

5) EXTRA 2 : 사용안함.

설정 예1)

PORT:0,  station:1, ADDRESS:0000, Extra1:CI,  Extra : 0 이라고 설정하고 아날로그 출력을 하면 AD Power M2M4 Meter 의 장비 ID 값을 설정한 값(1 ~ 999)으로 변경할 수 있다.

주의) CI 출력명령은 1:1 연결상태에서만 출력해야 한다. 만약 1:N 연결일 때는 모든 장비가 설정한 ID로 변경된다.

블록 쓰기

AD Power M2M4 Meter 통신 드라이버의 블록쓰기는 지원하지 않는다.

3. AD Power Meter 장비의 모습

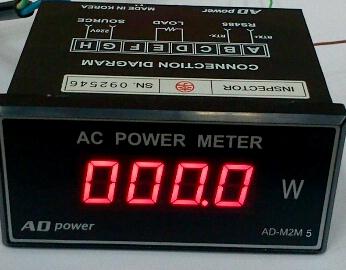

<그림 4>는 AD Power M2M4 Meter 장비의 모습이다.

<그림 4> AD Power M2M4 Meter 장비의 모습
