ABI systems LightOn Controller 통신드라이버는 국내 ABI systems 의 시스템 조명제어 컨트롤러와 통신을 위한 드라이버이다.

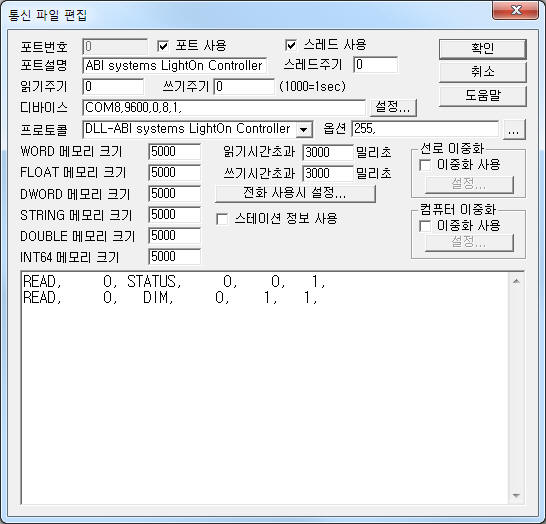

<그림 1>은 ABI systems LightOn Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> ABI systems LightOn Controller 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
<그림 1>의 옵션 영역에 컴퓨터 측의 장비 번호(0 ~ 255, 기본 = 255)를 입력한다.
ABI systems LightOn Controller 통신드라이버의 읽기 작성 형식
ABI systems LightOn Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 255 사이의 장비 번호를 입력. (<표 1> 참조)
2) 읽기 명령어 – STATUS, DIM, DEV, SOFT, HARD 의 읽기 명령어를 입력.
3) 읽을 주소 – 사용안함.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.
읽기 설정 예)
READ, 0, STATUS, 0, 0, 1,
READ, 0, DIM, 0, 1, 1,
<표 1>은 ABI systems LightOn Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 읽기 명령어 | 내용 | 읽은 값 저장 내용 | 비고 |
| STATUS | 상태 값 읽기 | 저장 위치 + 0 : 비트별 ON/OFF 상태 값 | 0 ~ 5 비트 : 채널 1 ~ 6 비트별 ON/OFF 상태 값 |
| DIM | Dimming 상태 값 읽기 | 저장 위치 + 0 : 비트별 ON/OFF 상태 값 저장 위치 + 1 ~ 8 : 1 ~ 8 채널 Dimming level 값 |
0 ~ 5 비트 : 채널 1 ~ 6 비트별 ON/OFF 상태 값 0 ~ 31 사이의 Dimming level |
| DEV | Device type 읽기 | 저장 위치 + 0 : 채널의 수 저장 위치 + 1 : Dimming flag 저장 위치 + 2 : 채널 flag |
1 = dimming, 0 = normal 1 = enable channel, 0 = disable channel |
| SOFT | Software version 읽기 | 저장 위치 + 0 ~ : version 문자 저장 위치 + 1 ~ : version 문자 |
STRING 문자열의 저장위치 + 0 : 읽은 문자열 |
| HARD | Hardware version 읽기 | 저장 위치 + 0 ~ : version 문자 저장 위치 + 1 ~ : version 문자 |
STRING 문자열의 저장위치 + 0 : 읽은 문자열 |
| <표 1> ABI systems LightOn Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치 | |||
ABI systems LightOn Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/STRING 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

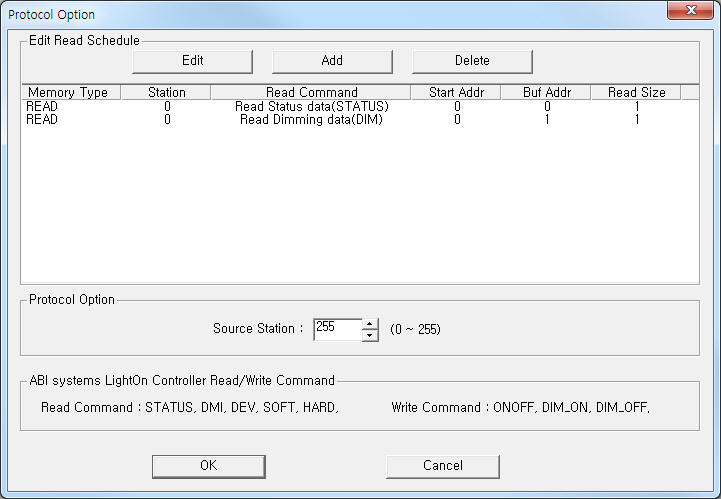

| <그림 2> ABI systems LightOn Controller 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의 'Source Station' 영역에서도 컴퓨터 측의 장비 번호를 입력할 수 있다.
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

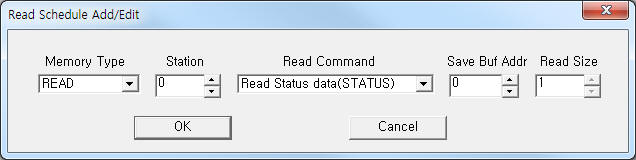

| <그림 3> ABI systems LightOn Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 LightOn Controller 조명장비의 ON/OFF 제어 등을 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : PLC에 연결된 PORT 번호.
2) STATION : 0 ~ 255 사이의 장비 번호를 입력.
3) ADDRESS : 0 ~ 6 사이의 출력할 채널 번호를 입력.
4) EXTRA 1 : ONOFF, DIM_ON, DIM_OFF 의 출력명령을 입력.
5) EXTRA 2 : 사용안함.
<표 2>는 ABI systems LightOn Controller 통신 드라이버의 쓰기 명령어와 출력 값 범위이다.
| 쓰기 명령어 | 내용 | 출력 값 범위 | ADDRESS |
| ONOFF | 조명 ON/OFF 출력 | 1 = ON, 0 = OFF | 0 ~ 5 : 1 ~ 6 채널 선택 |
| DIM_ON | Dimming ON 출력 | 0 ~ 31 Dimming level | 0 ~ 7 : 1 ~ 8 Dimming 채널 선택 |
| DIM_OFF | Dimming OFF 출력 | 0 ~ 31 Dimming level | 0 ~ 7 : 1 ~ 8 Dimming 채널 선택 |
| <표 2> ABI systems LightOn Controller 통신 드라이버의 쓰기 명령어 종류와 출력 값 범위 | |||
설정 예1)
PORT:0, station:0, ADDRESS:0000, Extra1:ONOFF, Extra : 0 이라고 설정하고 아날로그 출력을 하면 ABI systems LightOn Controller 의 0번 장비의 1번 채널 값을 제어(ON/OFF) 할 수 있다.
설정 예2)
PORT:0, station:0, ADDRESS:0002, Extra1:ONOFF, Extra : 0 이라고 설정하고 아날로그 출력을 하면 ABI systems LightOn Controller 의 0번 장비의 3번 채널 값을 제어(ON/OFF) 할 수 있다.
설정 예3)
PORT:0, station:0, ADDRESS:0003, Extra1:DIM_ON, Extra : 0 이라고 설정하고 아날로그 출력을 하면 ABI systems LightOn Controller 의 0번 장비의 4번 Dimming 채널 level 을 설정할 수 있다.(Dimming 상태 값은 ON 시킴)
설정 예4)
PORT:0, station:0, ADDRESS:0005, Extra1:DIM_OFF, Extra : 0 이라고 설정하고 아날로그 출력을 하면 ABI systems LightOn Controller 의 0번 장비의 6번 Dimming 채널 level 을 설정할 수 있다.(Dimming 상태 값은 OFF 시킴)
블록 쓰기
ABI systems LightOn Controller 통신 드라이버의 블록쓰기는 지원하지 않는다.

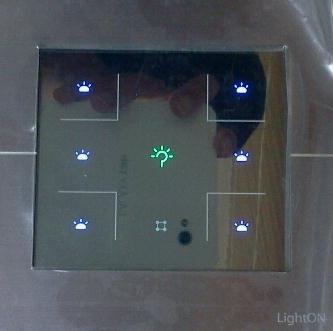

<그림 4>는 ABI systems LightOn Controller 장비의 모습이다.
 |
| <그림 4> ABI systems LightOn Controller 장비의 모습 |
