MELSEC ETHERNET 통신을 위한 Ladder 작성법



참고) AJ71E71 / A1SJ71E71 통신모듈을 사용할 경우를 중심으로 설명합니다.





1. MELSEC ETHERNET 통신 개요

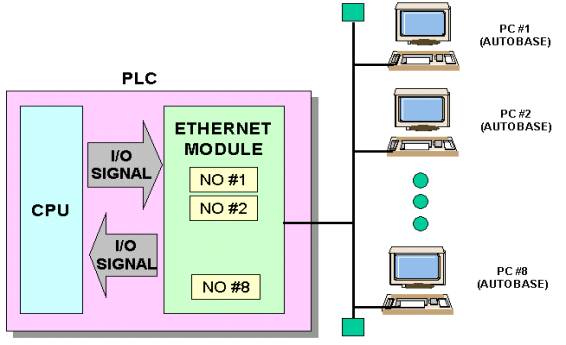

MELSEC ETHERNET통신 모듈과 PC와의 통신을 위하여 아래의 블록 다이어그램과 같이 데이터 흐름이 이루어 집니다.

는 고정된 버퍼(FIYED BUFFER)이고 최대 8대까지 PC가 연결 가능합니다.







2. MELSEC ETHERNET 통신모듈의 설정

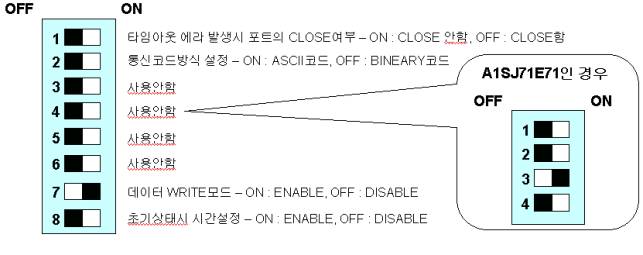

2.1 DIP스위치 설정 : 통신상태를 설정합니다.(AJ71E71인 경우)



2.2 운전모드 설정 : 항상 ‘0’으로 설정 합니다.







3. I/O SIGNAL 및 BUFFER MEMORY ADDRESS



[ CPU와 ETHERNET 모듈간의 I/O SIGNAL ]








참고) 이더넷 모듈이 슬롯’0’에 설치되었을 때 기준임





[ BUFFER MEMORY ADDRESS ]

















4. SAMPLE LADDER PROGRAM

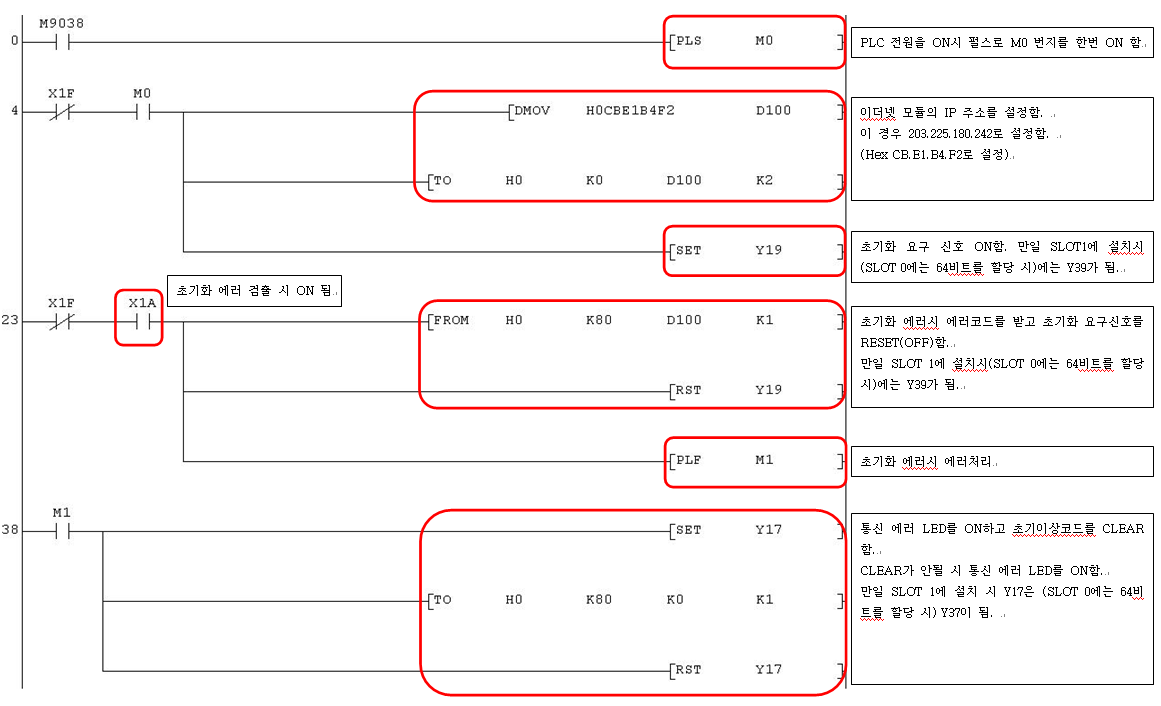

4.1 초기화 부분(이더넷 모듈이 SLOT 0 에 설치 시)

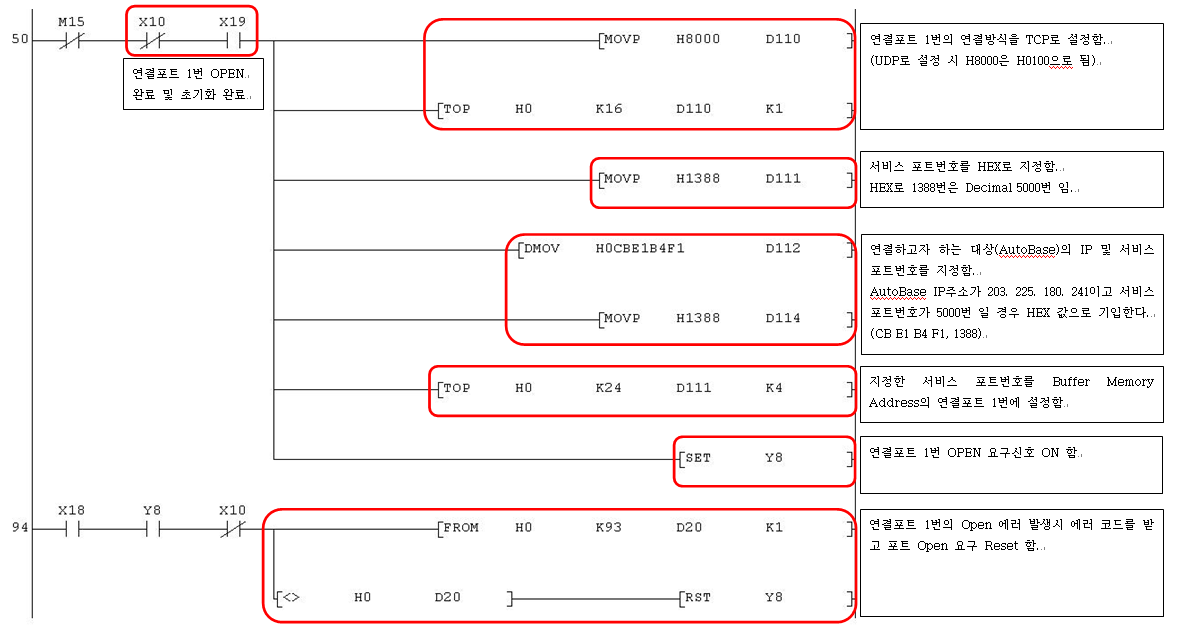

4.2 OPEN 처리부분(이더넷 모듈이 SLOT 0 에 설치 시) – PORT 1번 OPEN

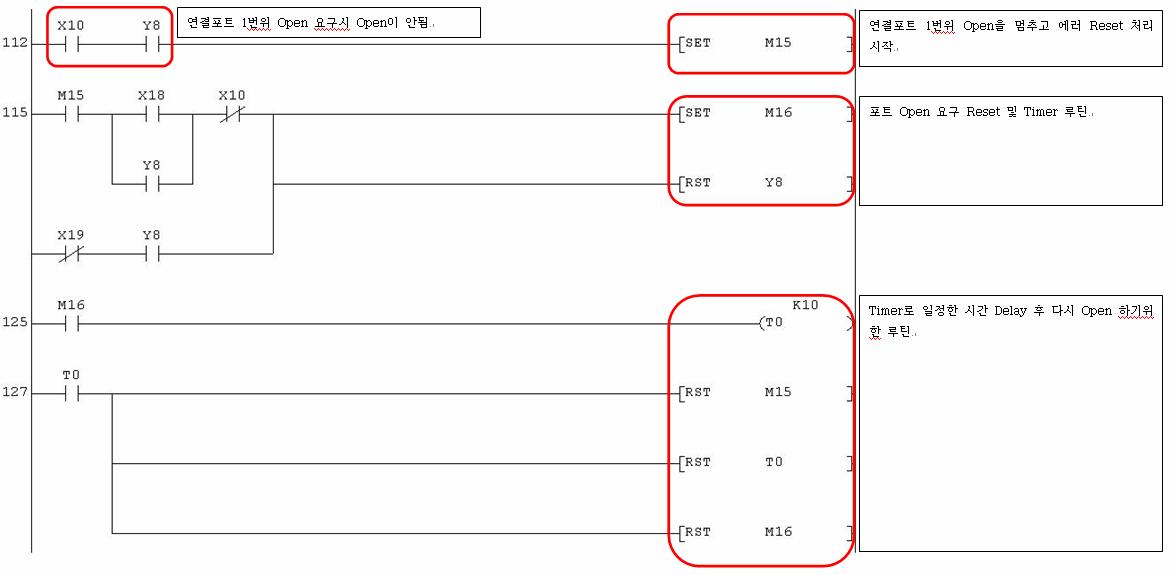

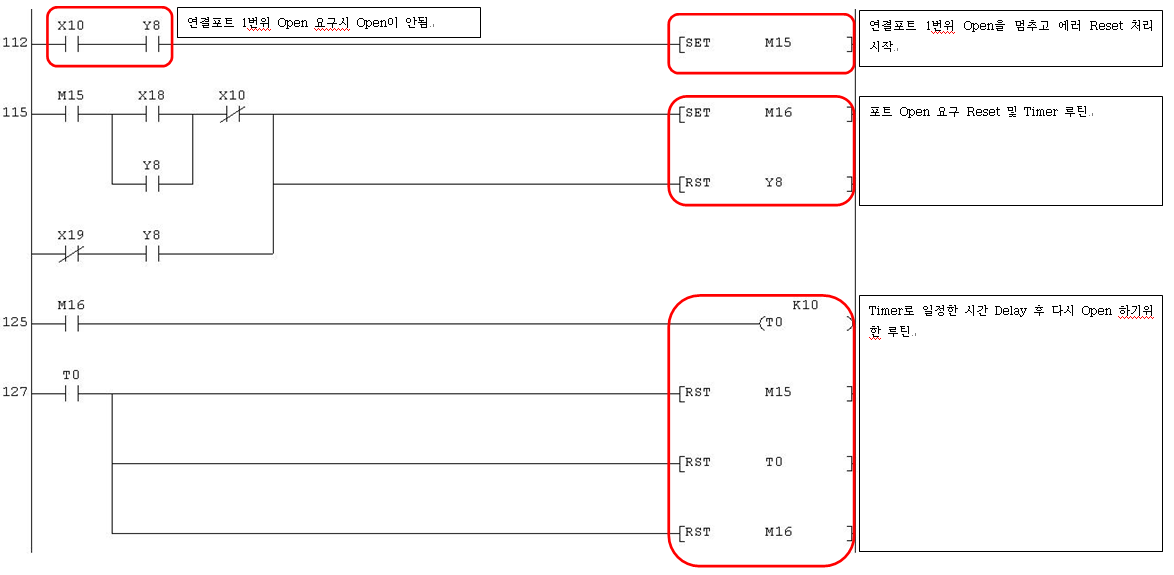

4.3 ERROR 발생시 CLOSE 처리부분(이더넷 모듈이 SLOT 0 에 설치 시)

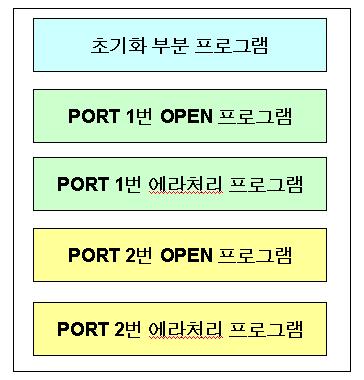

4.4  PORT를 2개 OPEN하고자 할 때



초기화 부분 프로그램은 1번만 하고 OPEN 및 에라 처리 프로그램을 추가한다.
