DAE_AIR 프로토콜



1. 읽기 설정



<그림1>은 국내의 대기공조에서 개발한 냉방기 제어 시스템의 읽기설정 예 인데 DEVICE 설정은 통신포트(COM1), 통신속도(9600), 패리티비트(0), 데이터비트(8), 스톱비트(1), 순으로 입력한다.

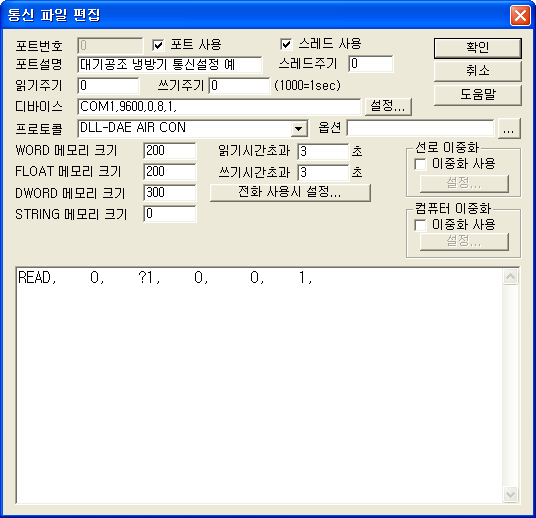

<그림 1> 대기공조 냉방기 제어 시스템의 통신파일 작성 예





대기공조 냉방기 제어 시스템 통신 읽기 설정은 다음과 같이 사용한다.

READ
스테이션
읽기명령
읽을주소
(사용안함)
메모리
저장위치
읽는 개수
(19개로 고정)
READ,
0,
?1,
0,
0,
1,



1) 스테이션 : 0 ~ 19.

2) 읽기명령:  ?1 로 고정.

3) 읽을 주소 : 사용안함.

4) 메모리 저장 위치 : 읽어온 상태값을 저장할 버퍼위치.

5) 읽는 크기: 한번에 읽어올 항목갯수는 19개로 고정. (표 1 참조)



메모리 번지 내용

비고

저장위치 + 0 ROOM 온도

섭씨 0.1 도 간격

저장위치 + 1 ROOM 습도

0.1 % 간격

저장위치 + 2 온도 설정값

섭씨 0.1 도 간격

저장위치 + 3 편차온도 설정값

섭씨 0.1 도 간격

저장위치 + 4 습도 설정값

0.1 % 간격

저장위치 + 5 편차습도 설정값

0.1 % 간격

저장위치 + 6 팬 가동 상태

 0 : 정지,

1 : 가동

저장위치 + 7 CS1 가동상태
저장위치 + 8 C1 가동상태
저장위치 + 9 CS2 가동상태
저장위치 + 10 C2 가동상태
저장위치 + 11 RH1 가동상태
저장위치 + 12 RH2 가동상태
저장위치 + 13 RH3 가동상태
저장위치 + 14 RH4 가동상태
저장위치 + 15 RH5 가동상태
저장위치 + 16 HH1 가동상태
저장위치 + 17 HH2 가동상태
저장위치 + 18 WS 가동상태
저장위치 + 19 고온 경보

0 : 경보해제,

1 : 경보발생

저장위치 + 20 저온 경보
저장위치 + 21 고습 경보
저장위치 + 22 저습 경보
저장위치 + 23 COMP1 경보
저장위치 + 24 COMP2 경보
저장위치 + 25 히터 경보
저장위치 + 26 가습기 경보
저장위치 + 27 FAN 경보
저장위치 + 28 누수 경보
저장위치 + 29 장비코드 번호



<표 1> ATR 읽기명령의 읽는크기 및 데이터 내용.



2. 쓰기 설정



디지털 출력 설정법

디지털 출력은 냉방기의 운전/정지와 설정값을 바꾸는 기능으로 다음과 같이 사용한다.

디지털 출력 TAG 설정 시 필요한 5 가지

PORT    연결된 PORT 번호            0 ~ 255

STATION             0 ~ 19

ADDRESS           사용안함

EXTRA1               제어내용              ON (또는 OFF) : 냉방기를 운전/정지하는 명령,

2 : 설정온도값을 증감(ON – 증가, OFF – 감소)시키는 명령,

3 : 편차온도값을 증감(ON – 증가, OFF – 감소)시키는 명령,

4 : 설정습도값을 증감(ON – 증가, OFF – 감소)시키는 명령,

5 : 편차습도값을 증감(ON – 증가, OFF – 감소)시키는 명령.

EXTRA2               사용안함



예 1) Port : 0, Station : 0,  Extra1 : ON 으로 설정하고 디지털 출력을 하면 대기공조 냉방기를 운전/정지(ON/OFF)할 수 있다.

예 2) Port : 0, Station : 0,  Extra1 : 2 로 설정하고 디지털 출력을 하면 냉방기의 설정온도를 증감(ON – 증가, OFF – 감소)할 수 있다.

예 3) Port : 0, Station : 0,  Extra1 : 4 로 설정하고 디지털 출력을 하면 냉방기의 설정습도를 증감(ON – 증가, OFF – 감소)할 수 있다.





아날로그 출력 설정법

아날로그 출력설정은 디지털 출력 설정과 동일하고 출력 값만 0,  1 (0 이외의 값) 로 입력한다.
