BS-4800A 프로토콜



BS4800A는 국내의 봉신전자에서 만든 LoadCell 전용 컨트롤러 이다.



1. 읽기 설정

BS4800A 컨트롤러의 DEVICE 설정은 연결된 통신포트, 속도(2400, 4800, 9600 BPS), PARITY BIT( 0 ), DATA BIT( 8 ), STOP BIT( 1 로 고정 ) 등을 입력한다.



BS4800A의READ 작성형식

BS4800A 프로토콜의 READ 설정은 READ, 한 줄만 작성하면 된다.

다음은 각 메모리에 저장되는 내용이다.

WORD 영역)

0번 메모리 - 3번 BIT : Empty Relay, 2번 BIT : Low Relay, 1번 BIT : High Relay,  0번 BIT : 중량안정 표시.

1번 메모리 - 0 번 BIT : Start, Stop 스위치 동작 시 ON.

DWORD 영역)

0번 메모리 - 현재중량 표시.

1번 메모리 - Low 설정 값.

FLOAT 영역)

0번 메모리 - 현재중량 표시.

1번 메모리 - Low 설정 값.

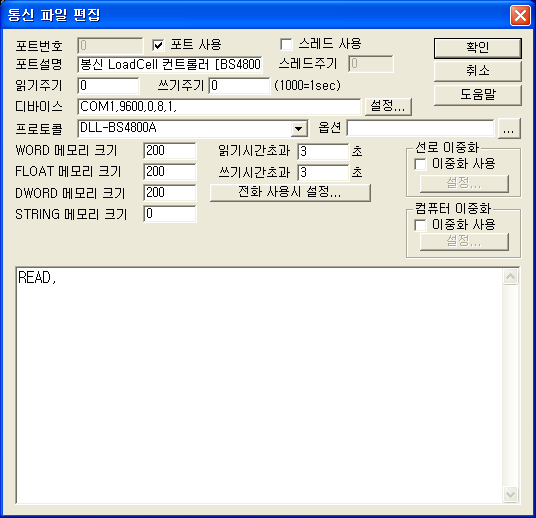

BS4800A 의 통신파일 작성 예



작성 예)



BS4800A 컨트롤러의 DEVICE 설정은 연결된 통신포트, 속도(2400, 4800, 9600 BPS), PARITY BIT(0), DATA BIT( 8), STOP BIT(1 로 고정) 등을 입력한다.



2. 출력 설정

BS4800A 의 디지털 출력 설정법

디지털 TAG 설정 시 필요한 설정 2 가지

1) PORT : 설정 PORT 번호.

2) EXTRA1 : 명령어 종류

(UAST, UMST, USTP).

설정 예)

PORT : 0  EXTRA1:UAST 라고 설정하면 BS4800A 를 START 할 수 있다.



BS4800A 의 아날로그 출력 설정법

아날로그 TAG 설정 시 필요한 설정 2 가지

1) PORT : 설정 PORT 번호.

2) EXTRA1 : 명령어 종류

(UAST, UMST, USTP, UL).

설정 예)

PORT : 0  EXTRA1:UL 라고 설정하면 BS4800A 컨트롤러의 LOW 값을 지정한 수치로 바꿀 수 있다.
