BS-4200A/4220A 프로토콜



봉신 LoadCell의 콘트롤러인 BS-4200A/BS-4220A 시리즈를 사용할 때 사용한다.

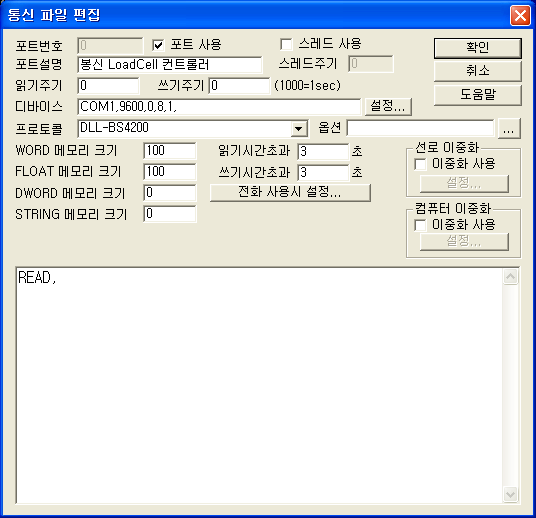

< BS4200 프로토콜의 SCAN 파일 작성 예 >





컨트롤러의 통신 속도는 변경될 수 있다.(600~9600 bps) 컨트롤러에 장착되어 있는 8번 키를 사용하여 45 옵션으로 설정하여 사용하는 것이 좋다(4=9600 bps, 5 = 현재치, 피크값, 합계 통신)

읽기 방법은 READ 한 줄만 있으면 된다. 통신을 시작하면 FLOAT 메모리에 값이 올라오는데 다음과 같은 값이 올라온다.

메모리 위치
비고
0
현재 중량 (present)
1
피크 값
2
Total 중량
<통신에 성공 했을 때 메모리의 배열>



2. 쓰기 설정



BS-4200A/4220A는 읽기 전용 컨트롤러이므로 쓰기 설정이 없다.
