Aerogenerator Board 는 국내 태창엔이티의 50KW 풍력발전기 자동보드와 통신을 위한 드라이버이다.

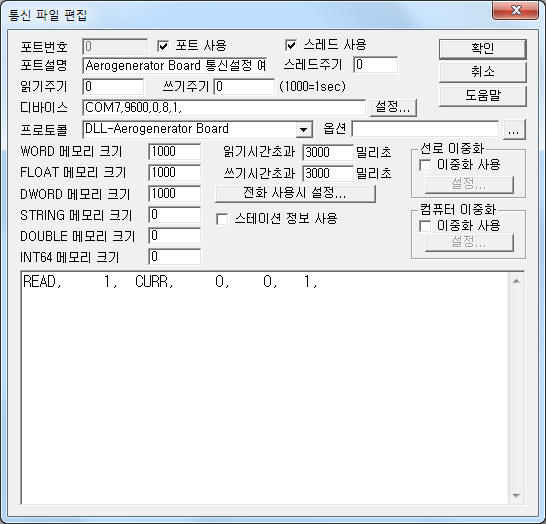

<그림 1>은Aerogenerator Board 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
| <그림 1> Aerogenerator Board 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 연결된 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
Aerogenerator Board 통신 드라이브의 읽기 작성 형식
Aerogenerator Board 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 255 사이의 ID 번호를 입력.
2) 읽기 명령어 – CURR 읽기 명령어를 입력. (<표 1> 참조)
3) 읽을 위치 = 사용안함. 0으로 설정.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 메모리 시작번지.
5) 읽는 크기 – 읽을 데이터 크기를 1로 설정.
읽기 예
READ, 1, CURR, 0, 0, 1,
<표 1>은 Aerogenerator Board 통신 드라이버의 CURR 읽기 명령어에 대한 읽은 값 저장위치이다.
| 읽기 명령어 | 내용 | 저장 내용 |
| CURR | 상태 값 읽기 | 저장위치 + 0 ~ 3 : 압력 1 ~ 4 저장위치 + 4 : RPM 저장위치 + 5 : 진동 DB 저장위치 + 6 : 온도 DB 저장위치 + 7 : 제너레이터 온도 저장위치 + 8 : 마그네틱 브레이크 온도 저장위치 + 9 : 엔코더(WORD 값) 저장위치 + 10 ~ 11 : 기울기 1 ~ 2 저장위치 + 12 : 풍향(WORD 값) 저장위치 + 13 : 풍속(WORD 값) 저장위치 + 14 : 현재온도 저장위치 + 15 : 진동 YAW 저장위치 + 16 : 접점상태 저장위치 + 17 : 전압 저장위치 + 18 : 전류 저장위치 + 19 : 마그네틱 브레이크 단수 저장위치 + 20 : 순간전력(KW) 저장위치 + 21 : Error 저장위치 + 22 : 풍향 절대치(WORD 값) |
| <표 1> Aerogenerator Board 통신 드라이버의 CURR 읽기 명령어에 대한 읽은 값 저장위치 | ||
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

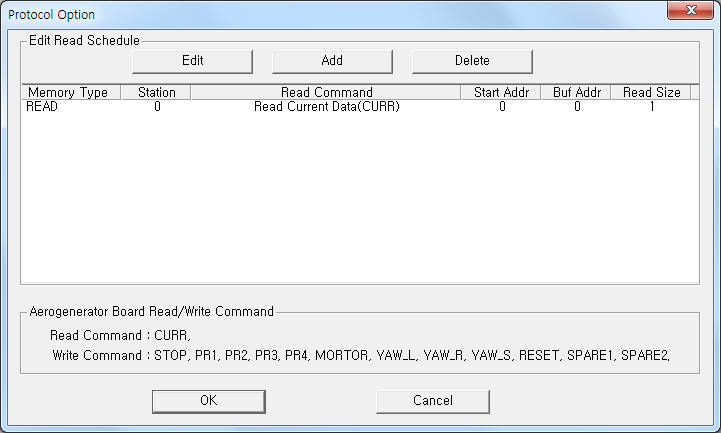

| <그림 2> Aerogenerator Board 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

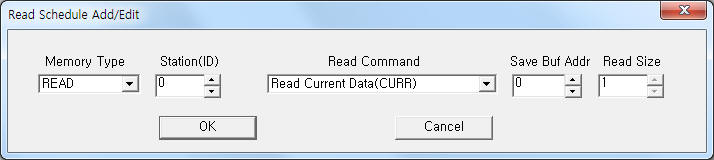

| <그림 3> Aerogenerator Board드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 Aerogenerator Board 를 제어할 수 있다.
디지털 쓰기
디지털 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 0 ~ 255 사이의 ID 번호를 입력.
3) ADDRESS 사용안함.
4) Extra1 STOP, PR1, PR2, PR3, PR4, MORTOR, YAW_L, YAW_R, YAW_S, RESET, SPARE1, SPARE2 의 제어명령을 입력. (<표 2> 참조)
5) Extra2 사용안함.
<표 2>는 Aerogenerator Board 통신 드라이버의 쓰기 명령어 종류와 내용이다.
| 쓰기 명령어 | 내용 | 출력 값 범위 |
| STOP | 강제 정지/해제 명령 | 1 : 강제정지 명령 0 : 강제정지 해제 명령 |
| PR1, PR2, PR3, PR4 | 디스크 브레이크 제어, 압력 1 ~ 4 명령 | 1 : 압력 ON 0 : 압력 OFF |
| MORTOR | 디스크 브레이크 모터 제어 | 1 : 모터 ON 0 : 모터 OFF |
| YAW_L | YAW 좌 동작 명령 | 사용안함 |
| YAW_R | YAW 우 동작 명령 | 사용안함 |
| YAW_S | YAW 정지 명령 | 사용안함 |
| RESET | 메인보드 리셋 명령 | 사용안함 |
| SPARE1, SPARE2 | Spare1 ~ 2 제어 명령 | 1 : SPARE 1 ~ 2 ON 0 : SPARE 1 ~ 2 OFF |
| <표 2> Aerogenerator Board 통신 드라이버의 쓰기 명령어 종류와 내용 | ||
아날로그 쓰기
아날로그 쓰기는 디지털 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : STOP EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 Aerogenerator Board 장비의 강제정지 명령(ON) 또는 강제정지 해제 명령(OFF)을 보낼 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : PR1 EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 Aerogenerator Board 장비의 디스크 브레이크 압력1 제어 명령(ON/OFF)을 보낼 수 있다.
블록 쓰기
Aerogenerator Board 드라이버의 블록 쓰기는 없다.
Aerogenerator Board 장비에 시리얼 통신 케이블은 다음과 같은 방법으로 연결한다.
시리얼 케이블 연결
Aerogenerator Board 의 J75 핀 A, B 단자에 컴퓨터 측의 RS-485 A, B와 연결한다.

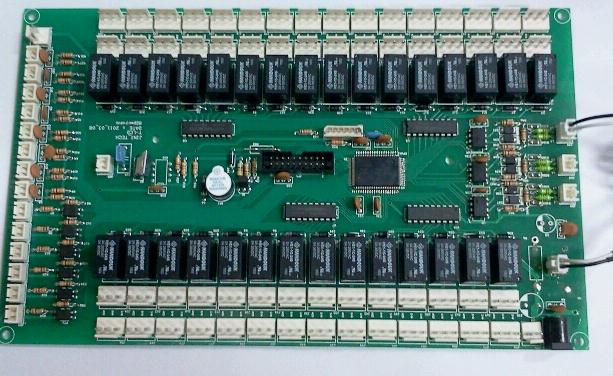

<그림 4>는 Aerogenerator Board 장비의 모습이다.
 |
| <그림 4> Aerogenerator Board 장비의 모습 |
