AB-PLC5 TCP/IP 프로토콜



1. 읽기 설정





AB PLC5의 TCP/IP 프로토콜의 DEVICE 지정은 프로토콜 종류를 TCP/IP로 지정하고 LADDER 에서 설정한 IP Address(192.168.1.101 등)와 서비스포트 번호(2222 : 고정)를 입력한다.

AB-PLC의 설정법에 대한 자세한 사용방법은 AB-PLC 사용 설명서를 참고하여 설정한다.

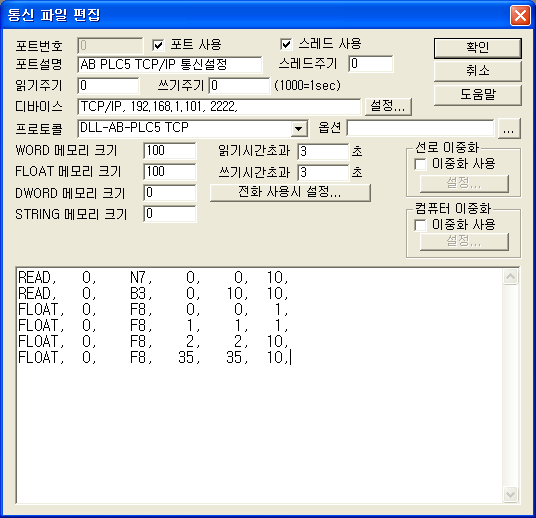

위의 그림은 AB 사에서 제작한 PLC5 시리즈의 TCP/IP 모듈을 사용할 경우의 통신파일 구성 예이다.



AB-PLC5 TCP/IP의 READ 작성 형식



AB-PLC5 TCP/IP의 통신 프로토콜의 READ 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 사용안함( 0 으로 고정).

2) 읽는 종류 - 읽고자 하는 메모리 영역 종류 (B3, N7, F8, N9, N17 ..등)

3) 읽을 주소 - 읽고자 하는 메모리 영역의 시작 주소.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치를 말한다.

5) 읽는 크기 - 읽어올 워드 수를 말한다. (이 크기는 PLC Ladder에서 설정한 영역의 크기보다 크면 통신이 잘 되지 않으므로 주의한다.)



읽기 예

READ,   0,    N7,    0,    0,  10,

READ,   0,    B3,    0,   10,  10,

FLOAT,  0,    F8,    0,    0,   1,

FLOAT,  0,    F8,    1,    1,   1,

FLOAT,  0,    F8,    2,    2,  10,

FLOAT,  0,    F8,   35,   35,  10,



2. 출력 설정



출력은 SCAN File과 상관없이 AB-PLC5 의 메모리 영역에 직접 쓴다.



AB-PLC5 TCP/IP 디지털 출력 설정법

TAG 설정 시 필요한 설정 네 가지

1) PORT : PLC에 연결된 PORT 번호

2) STATION : 사용안함 ( 0 으로 고정).

3) ADDRESS : 메모리 위치. (예 : 001A 번지는 1번째 워드의 11번째 비트값을 ON/OFF)

4) EXTRA 1 : 메모리 종류. (B3, N7 등)



설정 예)

PORT:0   STATION:1   ADDRESS:0003  EXTRA1:N7 라고 설정하면 PLC의 Station No:1의 N7 영역의 0번째 WORD 3번 비트를 제어(ON/OFF)하게 된다



AB-PLC5 TCP/IP 아날로그 출력 설정법

아날로그 출력 TAG 설정 시 필요한 네 가지

1) PORT : PLC에 연결된 PORT 번호.

2) STATION : 사용안함 ( 0 으로 고정).

3) ADDRESS : 영역의 메모리 위치. (예 : 0010 번지는 10번째 워드값)

4) EXTRA 1 : N7, N10 등의 메모리 영역.



설정 예)

PORT:0   STATION:1   ADDRESS:0015   EXTRA1:N10 이라고 설정하면 PLC의 Station No:1 의 N10 영역의 15번째 WORD의 값을 변경할 수 있다.
