ACM3710 (POWER METER) 프로토콜



ACM 3710 controller는 캐나다의 POWER MEASUREMENT 에서 제작한 전력 감시/제어용 POWER METER 이다.

3710 ACM 은 기본적으로 MODICON 프로토콜을 사용하고 있는데  읽기 기능은 03번 FUNCTION 을 사용하고 쓰기 기능은 16번 FUNCTION을 사용하고 쓰기 기능은 암호를 입력한 후에 가능하다.



1. 읽기 설정

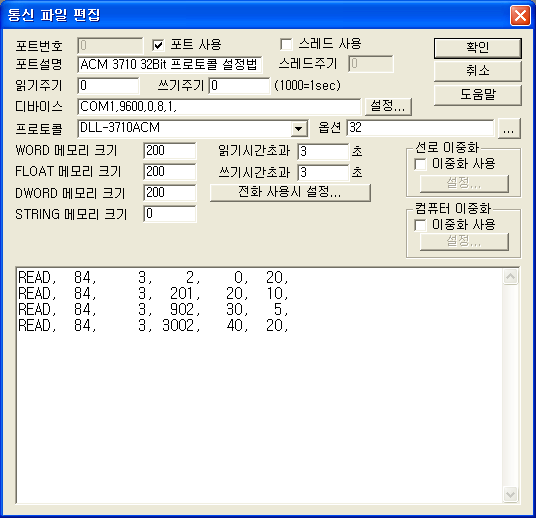

위의 설정 예는 3710 ACM POWER METER 32Bit Register 통신파일 작성 예이다.

프로토콜 설정의 DEVICE는 COM포트, 통신속도, 0, 8, 1 순으로 입력하는데 0(PARITY BIT), 8(DATA BIT), 1(STOP BIT) 는 고정되어 있고 통신포트는 컴퓨터에 연결된 포트번호를 입력하면 된다.

통신속도는 300, 1200, 2400, 4800, 9600, 19200 중에서 설정할 수 있는데 통신속도의 설정은 POWER METER 조작키 또는 프로토콜을 작성한 후 3007번  영역에 원하는 속도를 입력하면 통신속도가 바뀐다.

또 3006 번지는 POWER METER의 STATION 번호 영역인데 이 영역의 값을 바꾸면(POWER METER의 조작키 또는 통신으로) STATION 번호를 바꿀 수 있다.

통신속도(3007번) 또는 STATION(3006번) 을 바꾸면 이전의 SCAN 으로는 통신이 불가능 하므로 적당한 속도 또는 STATION 을 입력하여야 한다.

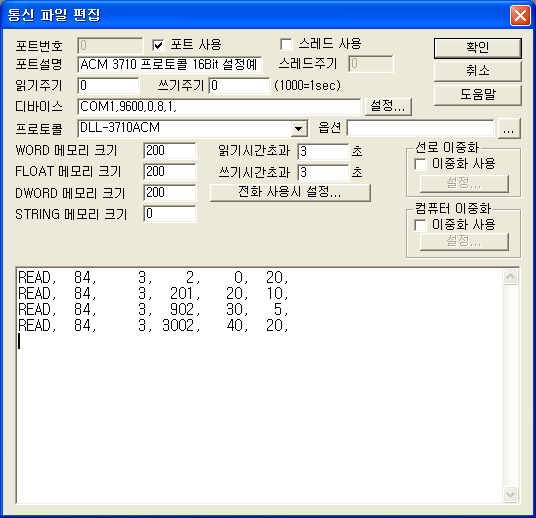

REGISTER 크기가 32 BIT 일 때는 프로토콜 옵션에 32를 입력하고 16BIT 일 때는 입력하지 않는다.

3710 ACM POWER METER의 RESTER 크기가 32BIT 일 때는 READ 대신에 DWORD를 사용한다. REGISTER 크기의 설정은 POWER METER의 조작키로 할 수 있다.



3710 ACM READ 작성 형식

1) 스테이션 - 읽고자 하는 POWER METER의 STATION 번호(1~247)

2) FUNCTION - 읽기 FUNCTION (3으로 고정)

3) 읽을 주소 - 읽고자 하는 메모리의 시작위치(3710 ACM POWER METER 사용 설명서 참조)

4) 통신 메모리 저장 위치 - 읽어온 데이터를 저장할 위치

5) 읽은 크기 - 한번에 읽어올 크기를 말한다.



READ 예)

READ,  84,     3,    2,    0,  20,

READ,  84,     3,  201,   20,  10,

READ,  84,     3,  902,   30,   5,

READ,  84,     3, 3002,   40,  20,



스테이션은 3006 REGISTER 값을 통신으로 바꾸거나 POWER METER의 조작키로 바꿀 수 있다.

REGISTER 크기가 32BIT 일 때의 통신 프로토콜은 READ 대신에 DWORD로 읽는다.

RESTER 크기의 설정은 POWER METER의 조작키로 할 수 있다.



REGISTER TYPE ADDRESS 내용
REAL TIME PARAMETER 0002 ~ 0082 현재시간, 현재값
STATUS REGISTER 0201 ~ 0241 RELAY, SETPOINT 등
MINIMUM REAL TIME VALUES 0311 ~ 0382 설명서 참조
MINIMUM TIME STAMP 0411 ~ 0482 설명서 참조
MAXIMUM REAL TIME VALUES 0611 ~ 0682 설명서 참조
MAXIMUM TIME SATMP 0711 ~ 0782 설명서 참조
SETPOINTS 0902 ~ 1067 SETPOINT
WAVEFORM CAPTURE 1201 ~ 1227 파형(미지원)
EVENT LOG 1501 ~ 1750 설명서 참조
SETUP REGISTER 3002 ~ 3051 설정치
3006 : STATION
3007 : 통신속도
3010 : PASSWORD,…



2. 출력 설정

출력은 SCAN 파일과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.



3710 ACM 디지털 출력 설정법

1)   PORT - 컨트롤러에 연결된 PORT 번호.

2)   스테이션 - POWER METER의 STATION 번호(1~246)

3)   ADDRESS - 쓰고자 하는 REGISTER 주소(2~3051)

4)   EXTRA 1 - 쓰고자 하는 BIT 위치 번호. : 0~15(16 BIT) 또는 0~31(32 BIT)

5)   EXTRA 2 - 쓰기 암호 번호(3051번지에 쓸 암호 번호) 암호는 Power Meter의 조작키로 확인가능하다.

설정 예)

PORT:0   STATION:50   ADDRESS:0002  EXTRA1:3  EXTRA2:0 이라고 설정하면 POWER METER 의 50번 Station 2번 REGISTER의 3번째 BIT 값을 제어(ON/OFF)할 수 있다.

EXTRA 2 영역은 암호를 입력하므로 알맞은 암호(초기치 : 0)를 입력해야 하고 만약 암호가 잘못 입력하면 출력 조작은 할 수 없다.



3710 ACM 아날로그 출력 설정법

3710 ACM POWER METER의 아날로그 출력설정은 다음의 4가지요소를 설정한다.

1) PORT - 컨트롤러에 연결된 PORT 번호.

2) 스테이션 - POWER METER의 STATION 번호.(1~247)

3) ADDRESS - 쓰고자 하는 REGISTER 주소.(0002~3051)

4) EXTRA 2 - 쓰기 암호 번호

설정 예)

PORT:0   STATION:32   ADDRESS:0006  EXTRA2:0 이라고 설정하면  Station 32, 6번 REGISTER WORD(16 BIT:0~65535) 또는 DWORD(0~999999)의 값을 변경할 수 있다.
