네트워크 연결 설정

네트워크 서버의 ‘환경설정|네트워크 연결 설정’ 부 메뉴를 선택하면 <그림 1>과 같은 네트워크 연결 설정 대화상자가 표시된다.

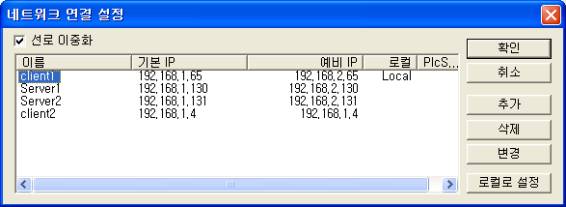

<그림 1> 네트워크 서버의 네트워크 연결 설정 대화상자

<그림 1>의 네트워크 연결 설정 대화상자의 , , , 버튼으로 연결된 전체 시스템을 설정해야 한다.

연결 추가

<그림 1>의 버튼을 누르면 <그림 2>의 대화상자가 나타나는데 여기에 노드 제목, 기본 IP, 예비 IP, PLC_SCAN 메모리 공급여부를 설정한다.

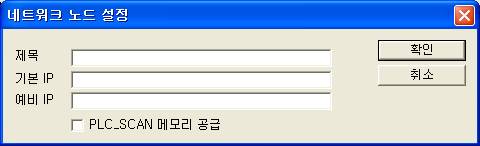

<그림 2> 네트워크 노드 설정 추가 대화상자

<그림 2>에서 이중화 시스템일 경우에는 기본 IP 와 예비 IP를 입력하고 Stand-Alone 서버 일 경우에는 기본/예비 IP를 동일하게 입력한다.

또한 네트워크 서버/클라이언트에 의한 네트워크를 사용할 경우 PLC_SCAN 메모리 공급을 체크한다.

중요) 네트워크 서버/클라이언트에 의한 네트워크를 사용할 경우 <그림 2>와 ‘환경설정|서버 설정’의 ‘PLC_SCAN 메모리 공급’을 함께 체크해야 한다.

단 특정 시스템만 네트워크 서버/클라이언트를 사용하지 않을 경우 노드 설정의 ‘PLC_SCAN 메모리 공급’을 체크하지 않도록 한다.

연결 삭제

<그림 1>의 버튼을 눌러서 설정된 네트워크 노드를 삭제할 수 있다.

연결 변경

<그림 1>의 버튼을 누르면 <그림 2>의 대화상자에 설정된 노드를 표시하여 네트워크 노드 등을 변경할 수 있다.

로컬로 설정

<그림 1>의 버튼으로 설정한 노드 중에서 자신의 시스템을 설정한다.

주의) 네트워크 연결 설정 시 하나의 시스템은 로컬로 설정 버튼을 눌러서 자신의 시스템 임을 표시하도록 해야 한다.
