모듈 특성 설정은 현재의 그래픽 모듈의 윈도우 특성, 모듈 크기 등을 설정하는 메뉴이다.
모듈 편집기의 ‘기타|모듈 특성 설정’을 선택하면 <그림 1>과 같은 대화상자가 나타난다.

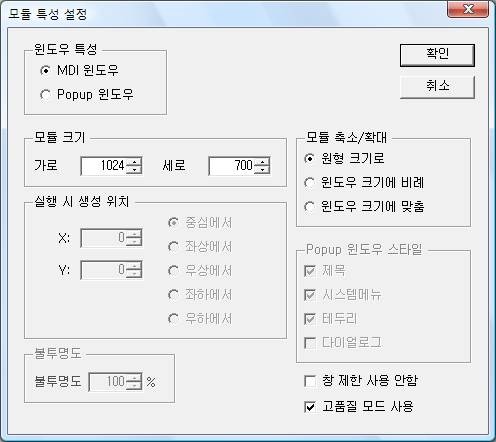

<그림 1> 모듈 특성 설정 대화상자의 예(MDI 윈도우 선택 시)
<그림 1>에서 윈도우 특성을 MDI 윈도우, Popup 윈도우 중에서 선택하면 각 윈도우의 특성에 맞는 내용이 활성화 된다.
윈도우 특성을 ‘MDI 윈도우’로 선택(<그림 1> 참조)하면 다음과 같은 내용을 설정한다.
모듈 크기 : MDI 윈도우의 가로/세로 픽셀(Pixel) 크기를 설정.
모듈 축소/확대 : 기본 모듈 축소/확대 방법을 원형 크기로, 윈도우 크기에 비례, 윈도우 크기에 맞춤 중에서 선택.
모듈 축소/확대는 감시 프로그램의 그래픽 보기 단축메뉴 등에서도 설정할 수 있다.
창 제한 사용안함 : 현재의 모듈은 MDI 창 제한을 사용하지 않을 지의 선택.
MDI 창 제한은 그래픽 감시의 MDI 창 개수를 제한하는 것으로 감시 프로그램 ‘환경설정|기타 환경설정’에서 설정.
고품질 모드 사용 : 원, 글자, 곡선 등을 부드럽게 처리하도록 설정.
윈도우 특성을 ‘Popup 윈도우’로 선택하면 <그림 2>와 같은 내용이 활성화 되는데 다음과 같은 내용을 설정한다.
모듈 크기 : Popup 윈도우의 가로/세로 픽셀(Pixel) 크기를 설정.
실행 시 생성 위치 : 그래픽 감시화면에 현재의 모듈이 처음 열릴 때 생성 위치를 설정.
불 투명도 : 불 투명도를 0 ~ 100% 중에서 설정.
불 투명도는 뒤의 그림과 겹치는 정도를 말하는 것이다.
불 투명도가 50% 이면 뒤쪽의 그림과 현재의 Popup 윈도우가 50% 씩 겹쳐진다.
또한 불 투명도가 100% 이면 현재의 Popup 윈도우가 100% 보여진다.
Popup 윈도우 스타일 : Popup 윈도우의 제목, 시스템 메뉴, 테두리, 다이얼로그 여부 설정.
고품질 모드 사용 : 원, 글자, 곡선 등을 부드럽게 처리하도록 설정.

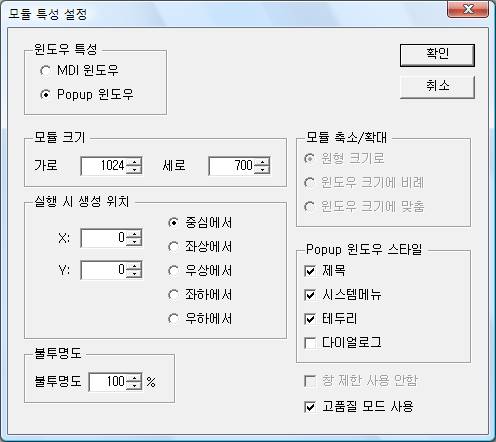

<그림 2> 모듈 특성 설정 대화상자의 예(Popup 윈도우 선택 시)
