미세자료 수집은 지정한 시간간격과 저장조건 등에 따라 설정한 태그 값을 MDB(마이크로소프트사의 Access 프로그램 데이터)파일 또는 CSV파일로 저장하도록 설정하는 메뉴이다.
미세자료 수집으로 설정된 미세자료 내용은 감시 프로그램의 내부 엔진이 수행하여 데이터를 저장한다.
스튜디오의 ‘환경설정|미세자료 수집’을 선택하면 <그림 1>과 같은 대화상자가 나타난다.

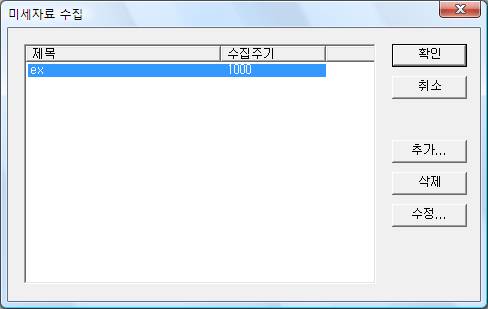

<그림 1> 미세자료 수집 대화상자의 예
<그림 1>의
,
(리스트를
선택한 후 마우스 왼쪽버튼 더블클릭) 버튼을 선택하면 <그림 2>와 같은 미세자료 수집 수정(추가) 대화상자가 나타난다.
<그림 2>에서 미세자료 수집의 제목, 저장할 자료 멤버, 파일크기 제한(초, 분 … 년), 수집조건, 저장 형식, 자동 삭제 등을 설정한다.
만약 수집 조건을 ‘디지털 ON동안’으로 설정하면 ‘DI 태그’에 입력한 DI 태그가 ON 일 동안만 미세자료를 저장한다.
<그림 1>의
버튼을 누르면 설정된 미세자료 수집
내용을 삭제할 수 있다.

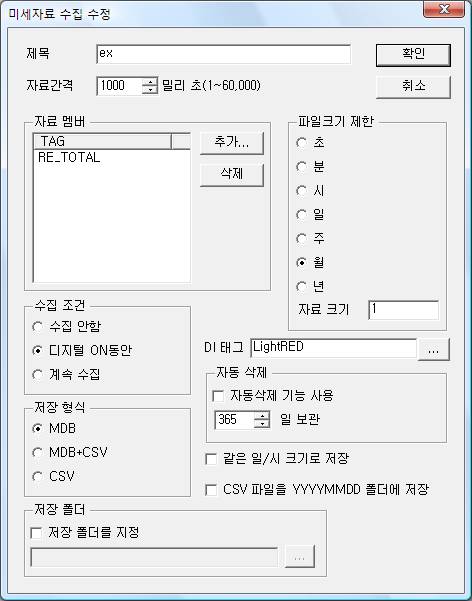

<그림 2> 미세자료 수집 수정 대화상자의 예
제목 : 미세자료 수집의 제목을 입력한다. 특수문자는 언더 바(_)를 사용할 수 있고, 띄어 쓰기는 허용하지 않는다.
자료간격 : 저장할 자료의 시간 간격을 설정한다.(1~60,000밀리 초)
자료 멤버 : 버튼을 클릭하여 미세자료를 수집할 태그를 설정한다.
파일크기 제한 : 초/분/시/일/주/월/년과 자료 크기로 저장할 자료의 크기를 설정한다.
수집 조건 : 수집 안 함, 디지털 ON동안, 계속 수집 중에서 선택한다. 디지털 ON동안인 경우 DI태그를 설정한다.
저장 형식 : 저장할 파일 형식을 설정한다. MDB, MDB+CSV, CSV 중에서 선택.
자동 삭제 : 일정 시간이 지나면 수집된 자료를 자동으로 삭제하도록 설정한다.
같은 일/시 크기로 저장 : 데이터 저장 시 같은 일/시 별로 구분해서 저장한다.
(같은 일/시에 여러 개의 파일이 생성되는 조건이 되어도 하나의 파일로 생성시켜 관리)
CSV 파일을 YYYYMMDD 폴더에 저장 : 저장형식이 CSV 일 때 CSV 파일을 저장할 폴더를 YYYYMMDD(년, 월, 일) 형식으로 저장할 지의 여부 선택.
저장 폴더 : 저장될 폴더를 새로 지정. 기본저장 폴더 = 자료저장 디렉터리\MilliData\미세자료제목 이다.
저장 폴더를 지정하지 않았을 경우 미세자료 저장 폴더는 ‘자료저장 폴더\MilliData\미세자료제목’ 이고 ‘연월일_시분초.mdb’ 파일이름으로 생성된다.
예) 자료저장 폴더 = C:\catdata, 미세자료 제목 = Data_1, 첫 자료 저장시간 = 2009년 6월 19일 13시 14분 15초 이면
미세자료는 C:\catdata\Data_1\20090619_131415.mdb 파일에 저장된다.
참고) 감시 프로그램의 미세자료 보기
