디맨드 제어는 일반적으로 전력제어에 사용되는 요소로 지정한 시간(보통 15분) 동안 전력흐름 및 전력량 등을 분석하는데 사용된다.
‘환경설정|디맨드 제어’를 선택하면 <그림 1>과 같은 대화상자가 나타난다.

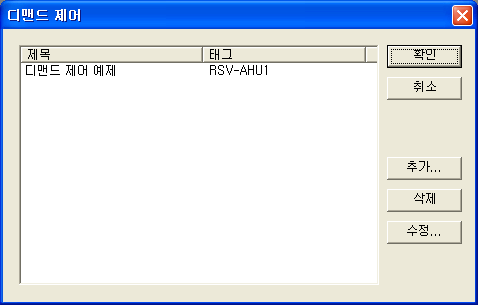

<그림 2> 디맨드 제어 대화상자의 예
<그림 1>의
,
(리스트를
선택한 후 마우스 왼쪽버튼 더블클릭) 버튼을 선택하면 <그림 2>와 같은 디맨드 제어 수정(추가) 대화상자가 나타난다.
<그림 2>에서 디맨드 제어의 제목, 전력 입력, 목표 전력, 제어 시간, 펄스정수비, 목표 전력 시작점, 예측 전력 표시, 예측 전력 입력, 시작 신호(EOI) 사용 여부, 차단 제어, Y 축 표시 등을 설정한다.
<그림 1>의
버튼을 누르면 설정된 디맨드 제어를
삭제할 수 있다.

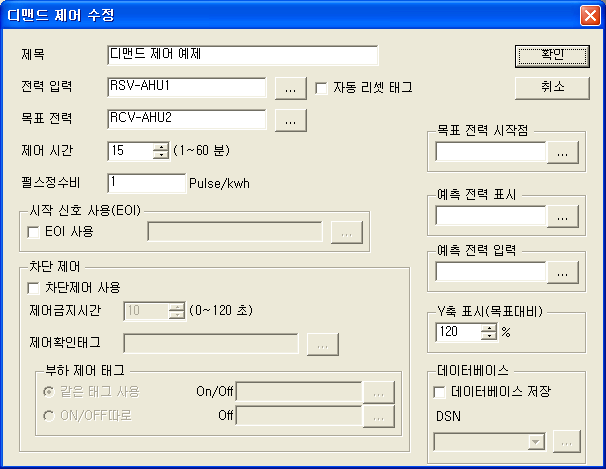

<그림 2> 디맨드 제어 수정 대화상자의 예
<그림 2>의 디맨드 제어 수정(추가) 대화상자의 각 인자는 다음과 같이 설정한다.
제목 : 디맨드 제어의 제목을 입력한다.
전력입력 : 전력의 입력을 말한다. 이것은 아날로그 입력 태그를 사용하며 계속 증가하는 특성을 가진다.
목표전력 : 보통 계약 전력의 75%를 입력하는데 직접 값을 입력하는 것이 아니고 값이 설정될 태그를 설정하여 사용한다.
실제 사용전력이 이 값보다 크면 부하 차단제어가 실시된다.
제어시간 : 일반적으로 디맨드 제어는 15분 단위로 제어하는 것이 일반적이나 국가에 따라서 30분 60분을 사용하는 경우도 있다.(1~60까지 설정)
펄스 정수비 : 1Kwh당 들어오는 펄스의 수를 입력한다.
시작 신호 사용(EOI) : 설정한 제어시간
만큼 그래프를 표시하고 설정시간 후에는 다시 처음부터 그래프를 그리게 되는데 EOI를 사용하여 그래프 Reset시간을 현장과 그래프를 동기화 시킬 수 있다. EOI 신호를
사용하지 않는 경우 디맨드 제어 시간은 컴퓨터 시간에 동기화되는데, 15분 디맨드의 경우에는 0/15/30/45분 각 시점에 맞추어 디맨드가 시작된다. (
목표 전력 시작점 : 설정한 태그 값으로 목표 전력 시작점을 설정한다.
예측 전력 표시 : 아날로그 입력 태그로 예측전력을 설정.
예측 전력 입력 : 예측 전력을 자체 계산하지 않고 외부에서 계산된 예측 전력을 사용하고자 할 때 아날로그 입력 태그를 설정.
Y축 표시 (목표 대비) : 목표 전력 대비 100~200%(기본값은 120%) 까지 조절하여 설정.
차단제어 사용 : 사용전력이 목표전력보다 클 때 차단제어 사용여부 설정.
제어금지 시간 : 부하 차단을 곧바로 ON/OFF 하게 되면 제어기계에 무리가 오기 때문에 제어 후 지정한 시간이 흐른 뒤 다시 제어하도록 설정.
제어 확인 태그 : 전원차단이나 전원투입이 잘 되었는지를 확인할 수 있는 디지털 입력 태그를 설정.
부하 제어 태그 : 사용전력이 목표전력보다 크면 설정된 DO태그를 OFF(전원차단)하고 사용전력이 목표전력보다 작으면 DO태그는 ON(전원투입)한다.
부하제어 태그는 같은 태그 사용과 ON/OFF 따로 설정할 수 있다.
데이터베이스 : 각 제어시간 별로 데이터베이스로 저장할 수 있다. (
참고) 감시 프로그램의 디맨드 제어(디맨드 그래프 표시원리)
관련항목)
