BRABENDER RK512 통신 드라이브

Brabender Technologie사의 RC4 장비에서 사용하는 RK512 는 독일 SIEMENS 사의 PLC 시리얼 통신 카드 프로토콜인 RK512 프로토콜을 응용한 통신 드라이브이다.

1. 읽기 설정

<그림 1>은 Brabender Technologie RC4 RK512 통신 드라이브를 사용할 때의 통신설정 예이다.

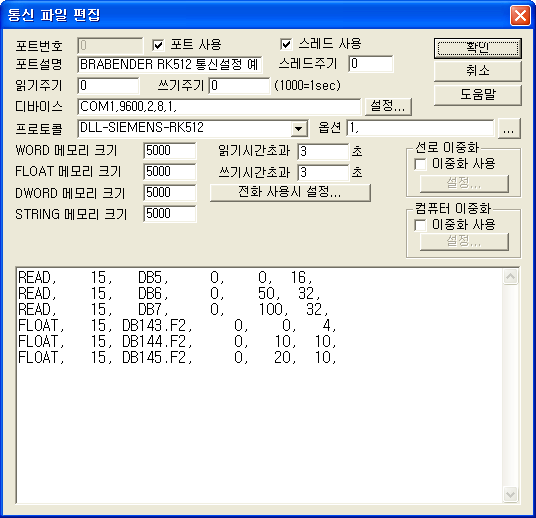

             <그림 1> Brabender Techonologie RC4 RK512의 통신설정 예

<그림 1>의 DEVICE 부분은 장비와 연결된 통신포트 ( COM1 ), 설정된 통신속도 ( 9600 ), Parity Bit ( 2 ), Data Bit ( 8 ), Stop Bit ( 1 ) 순으로 입력한다.

또한 옵션 부에는 BCC 사용여부를 ( 1 : 사용, 0 : 미사용 ) 입력한다.

읽기 설정 방법

1) 스테이션 : Brabender Techonologie RC4 장비의 Station 번호

2) 읽을 종류 : 읽을 명령어. ( <표 2>의 Target address )

DBxx, DBxx.F2, ( xx : Target Address의 10진수 번지 )

3) 읽을 시작주소 : 읽을 명령어에 따른 읽을 시작주소. ( <표 2>의 Offset 범위 )

4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치.

5) 읽는 개수: 읽을 크기. ( <표 2>의 Number )

중요) Brabender Techonologie사의 RC4 RK512 통신 드라이브에서 읽을 수 있는 DB 번호는 <표 2>의 Target Address에 정의된 내용만 읽을 수 있으며 <표 2>의 Number 읽는 개수를 초과하여 데이터를 호출시 데이터 값이 0으로 표현된다.

<표 1>은 Brabender Technologie사 RC4 장치의 RK512 기본 명령어와 내용을 설명한 표이고, <표 2>는 각 항목별 통신 설정 내용을 나타내며, <표 3>은 각 항목별 상세 내용을 설명한 표이다.

(10진수 기준)

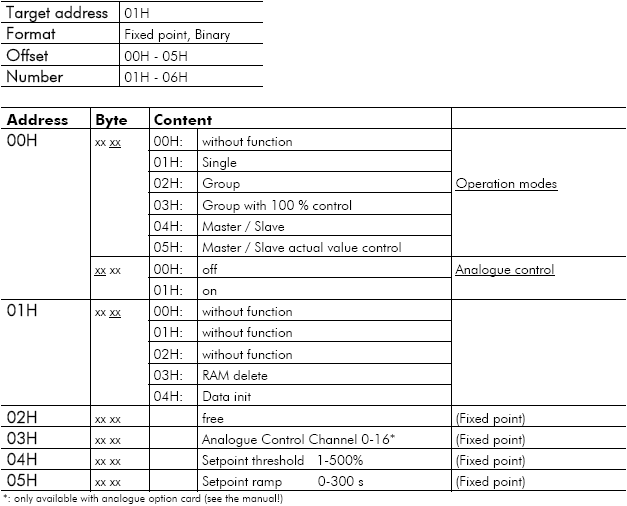

  [Installation Parameter]

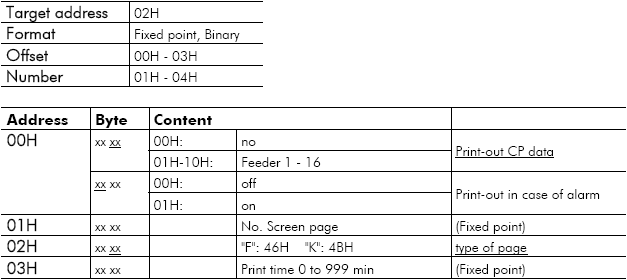

[Printer Parameter]

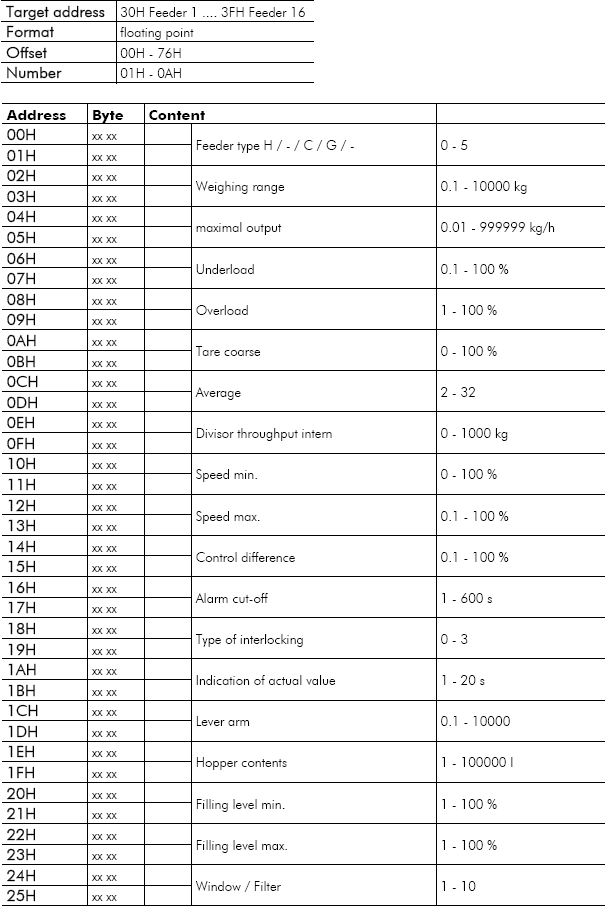

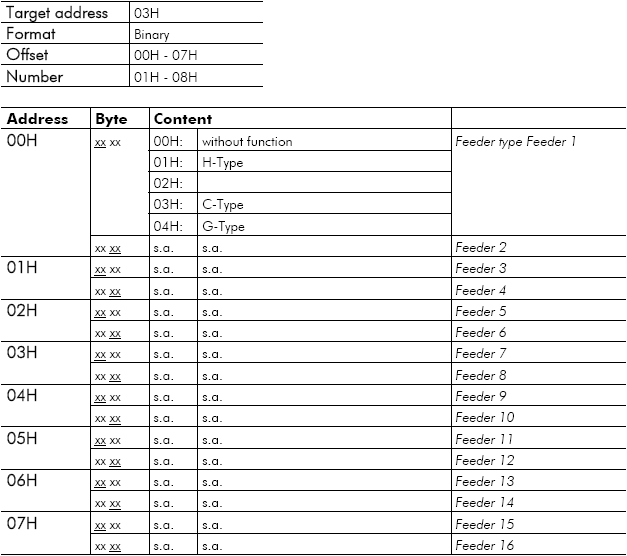

[Initialisation Feeder Type]

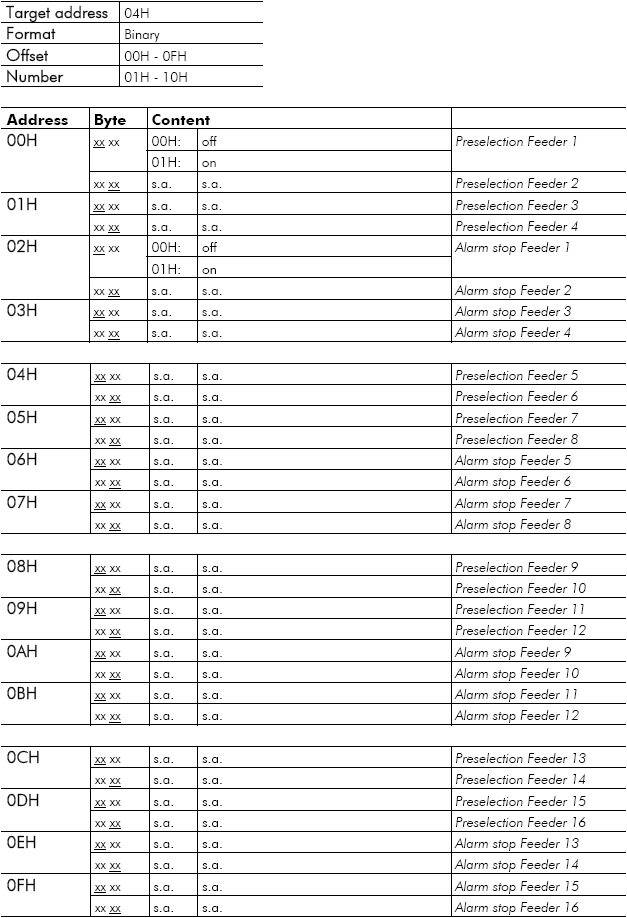

[Feeder Preselection]

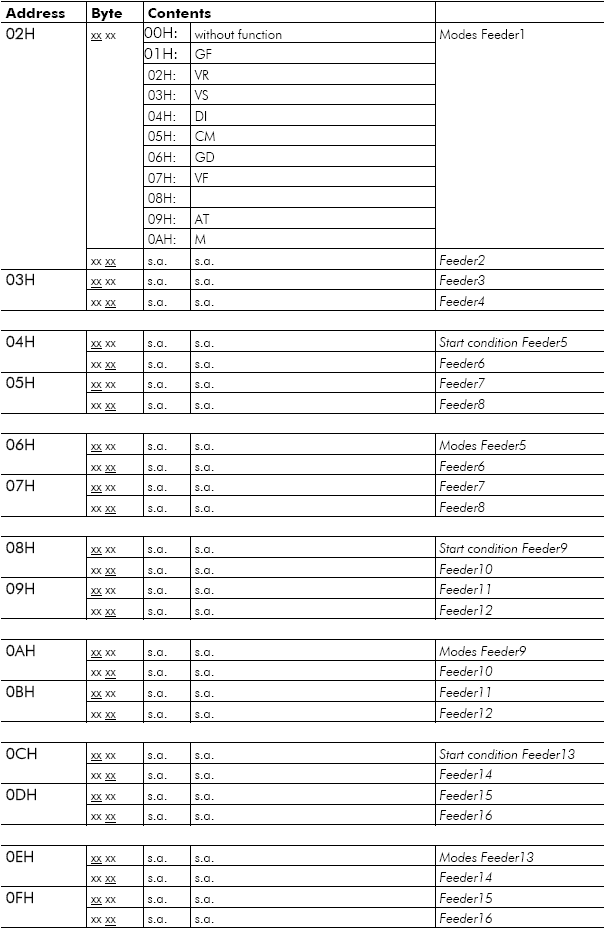

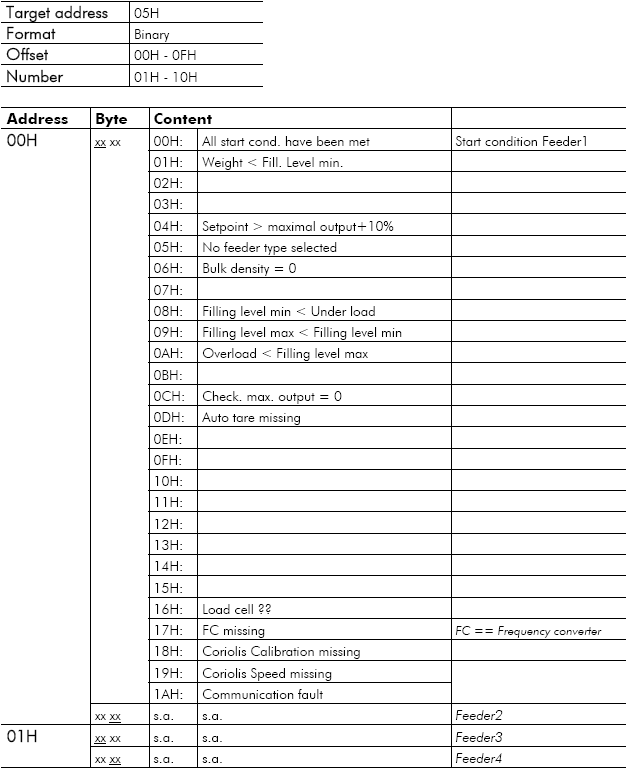

[Start Condition and Feeder Operation Models]

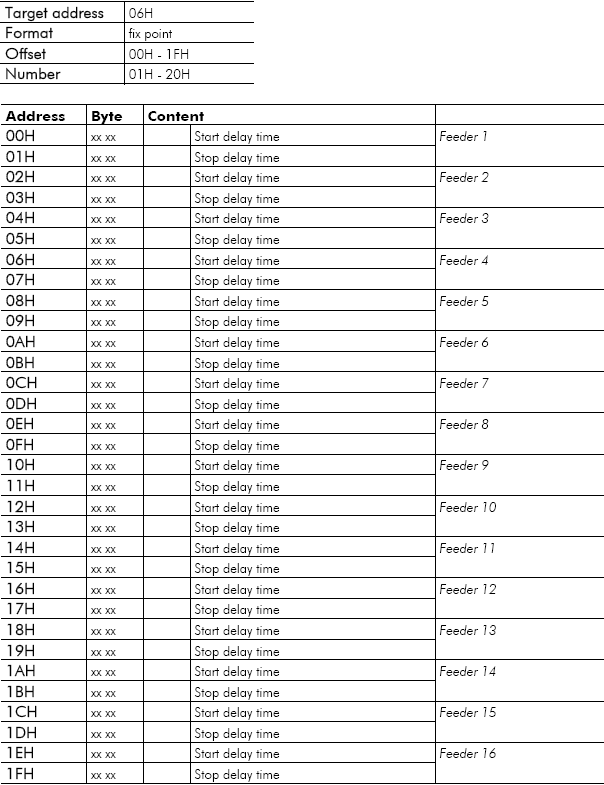

[Start/Stop Delay]

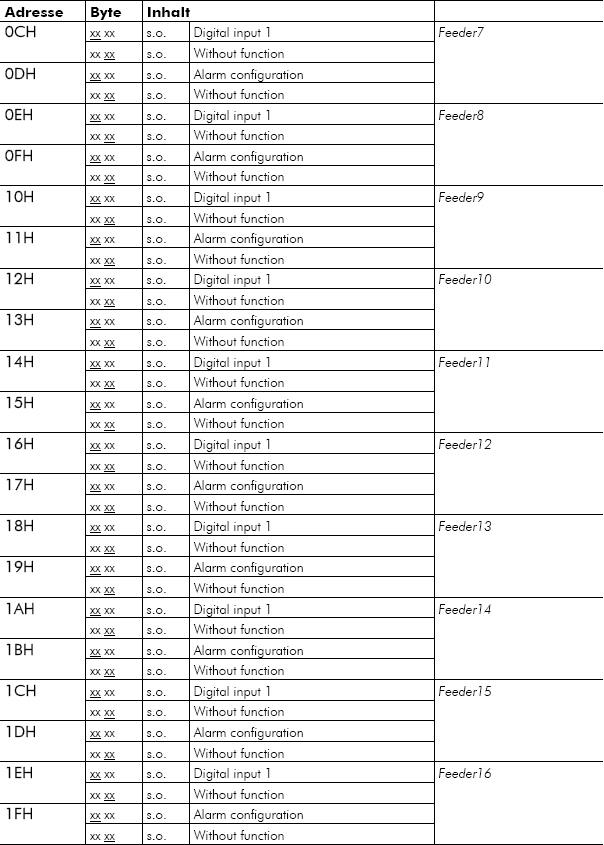

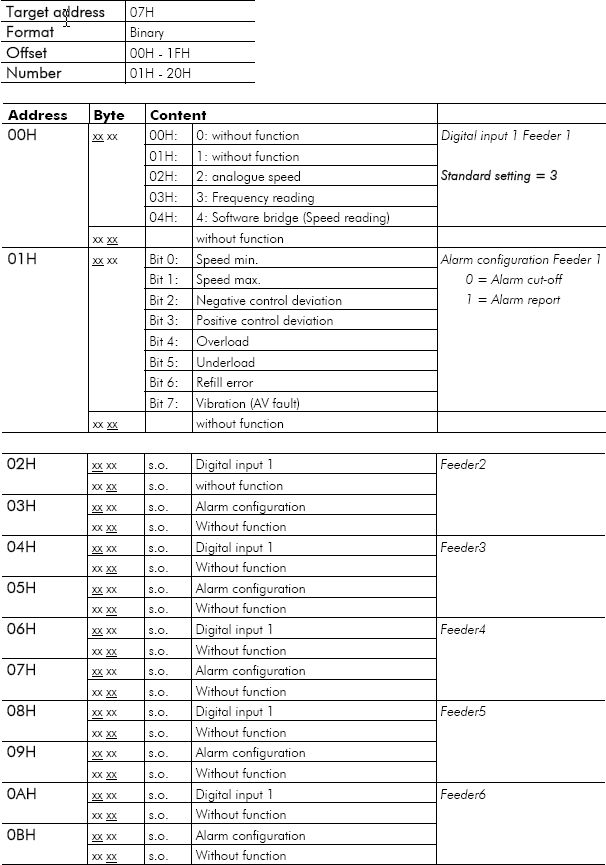

[Alarm Configuration]

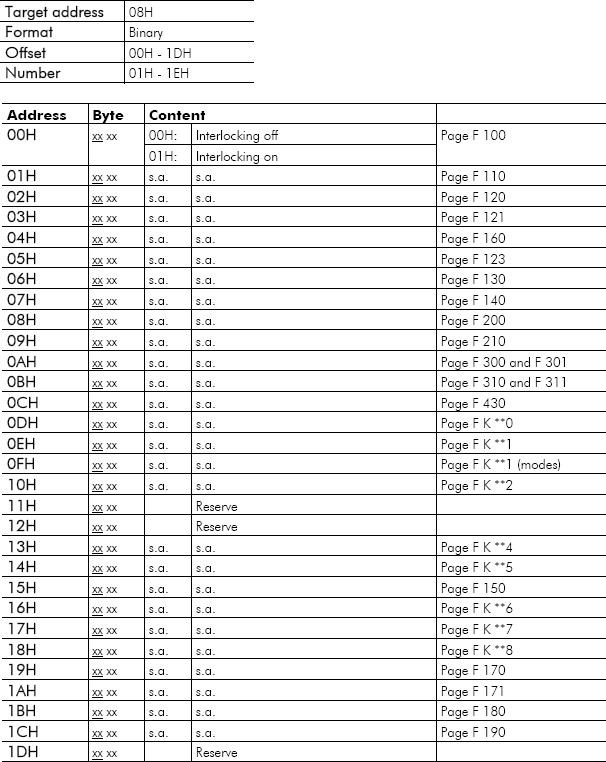

[Screen Page Interlocking]

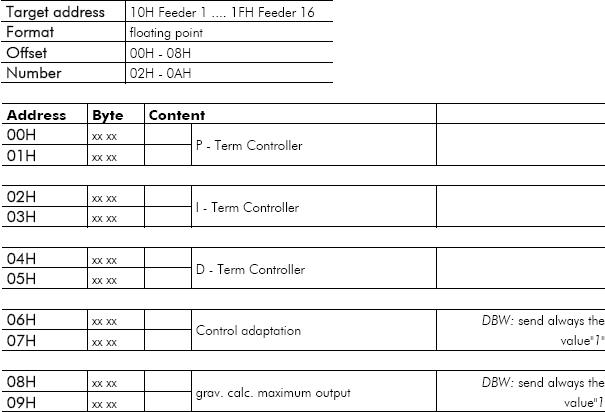

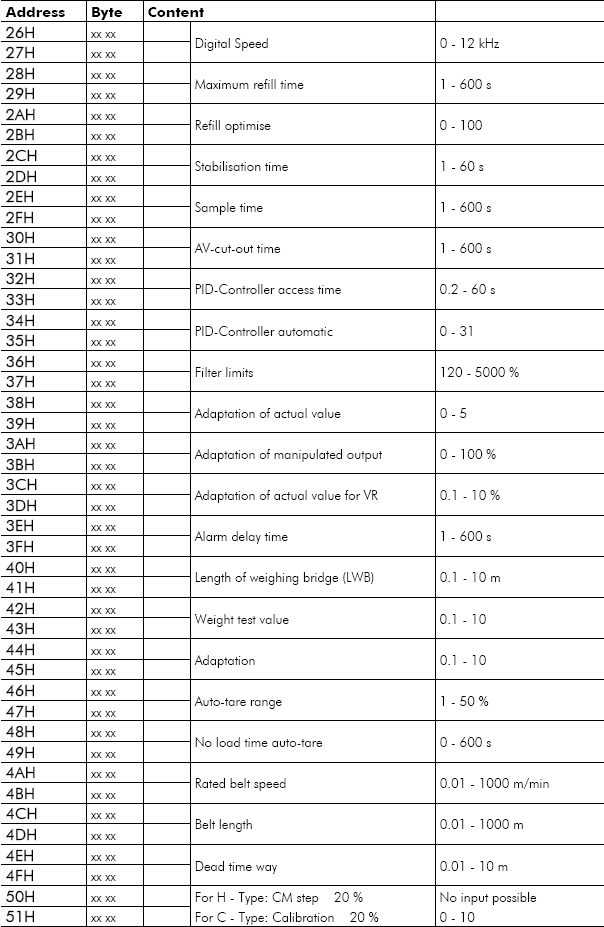

[Controller Parameter Feeder]

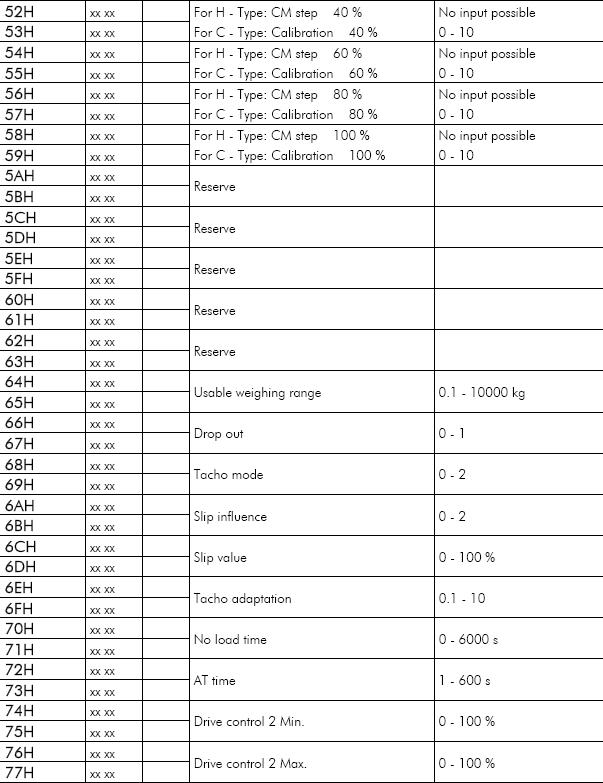

[Calibration Data]

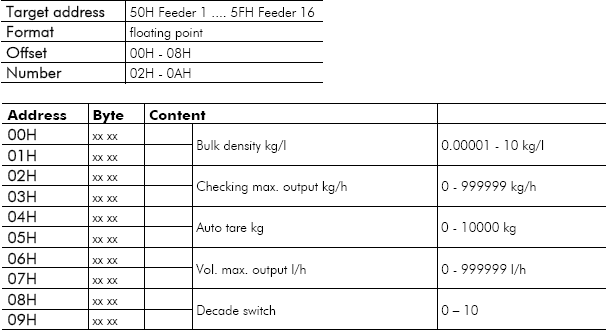

[Product Parameter Feeder]

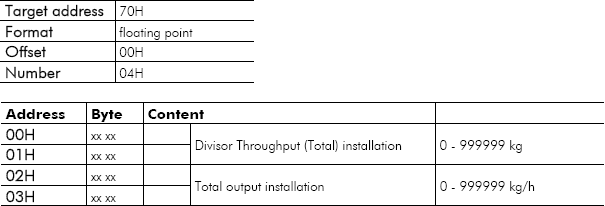

[Throughput Installation]

[Installation Actual Value]

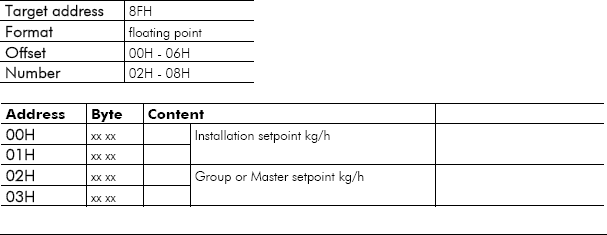

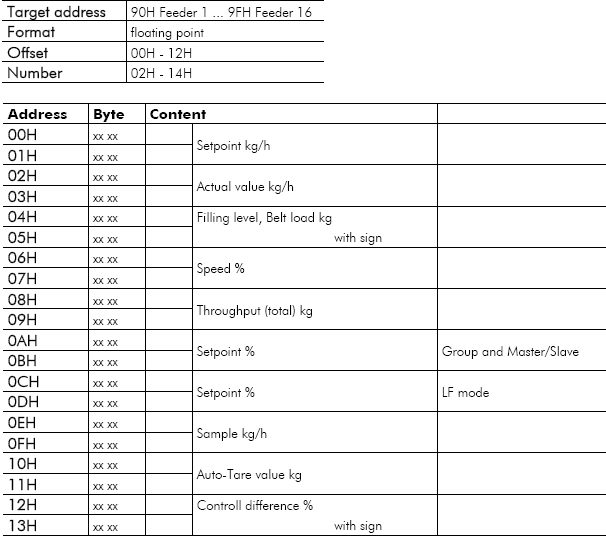

[Feeder Setpoints]

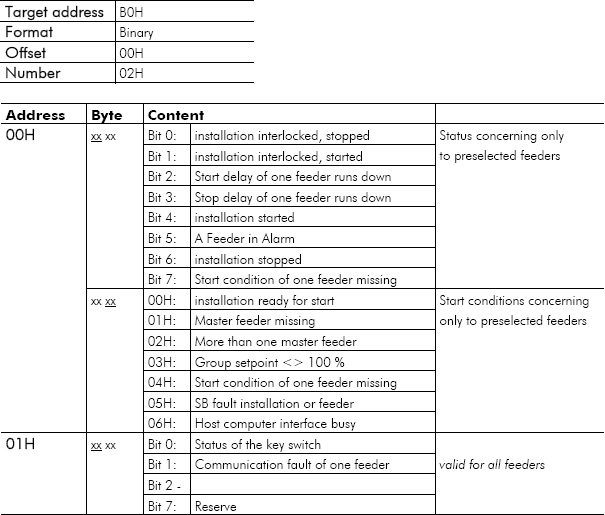

[Status Of Installation]

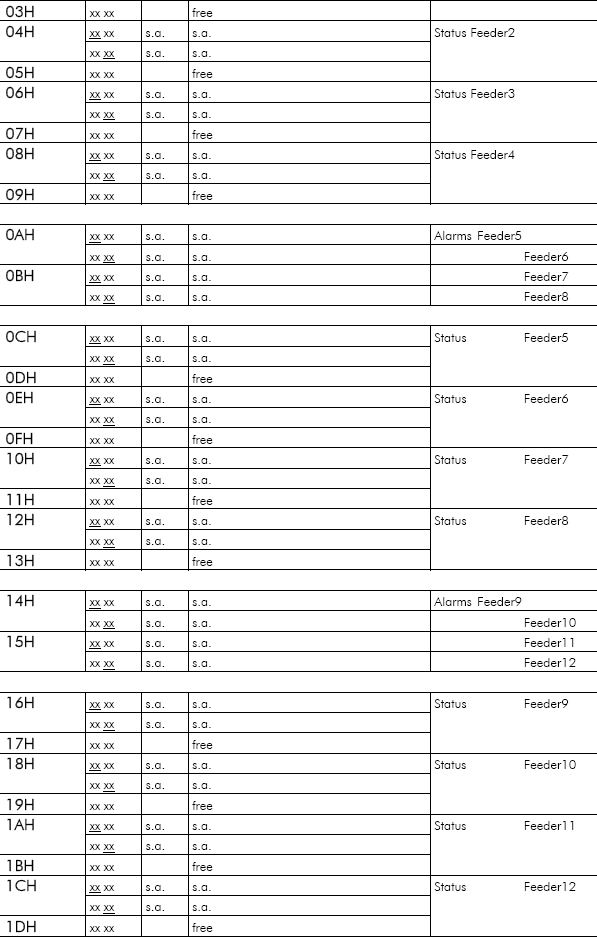

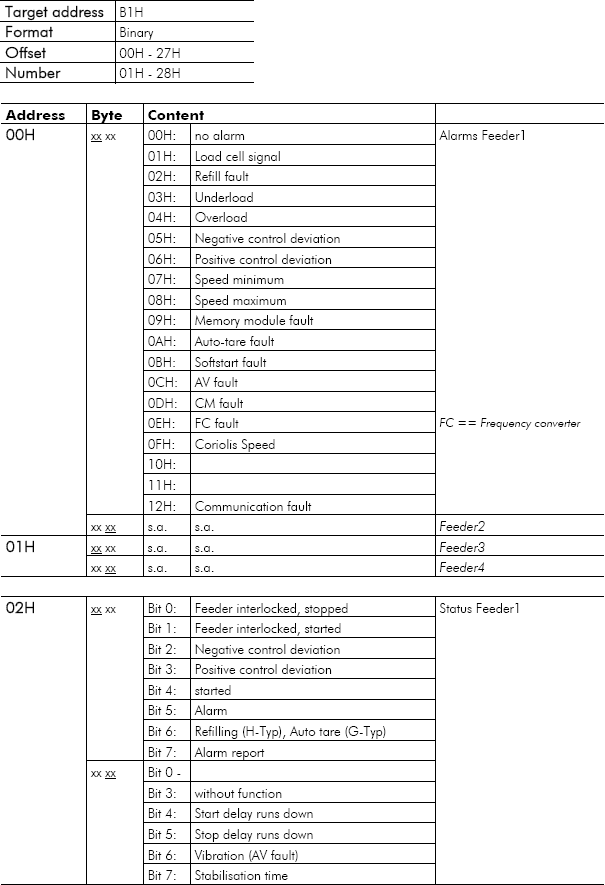

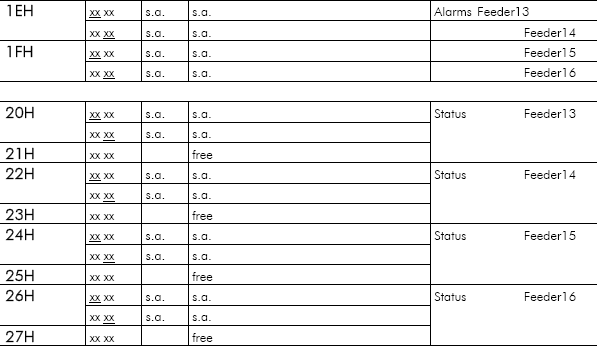

[Feeder Status and Alarms]

<표 3> Brabender Techonologie사의 RC4 장치의 RK512 항목별 상세 내용

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 READ 스케쥴을 작성할 수 있다.

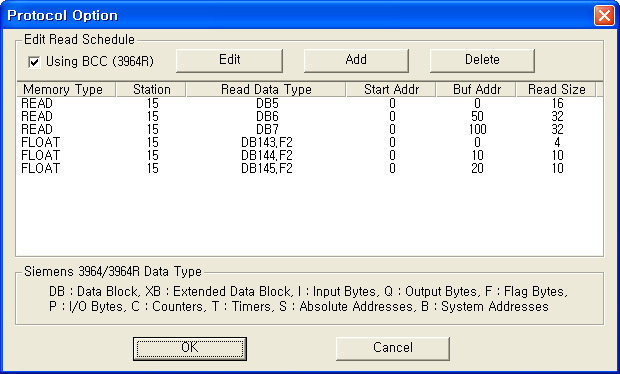

<그림 2> Brabender Techonologie사의 RC4 장치의 RK512 드라이브의 통신 읽기 설정 대화상자

<그림 2>의 ‘Using BCC (3964R)’ 영역에서도 BCC 사용여부를 설정할 수 있으며 본 장치에서는 ‘Using BCC (3964R)’ 항목을 사용하도록 설정한다.

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

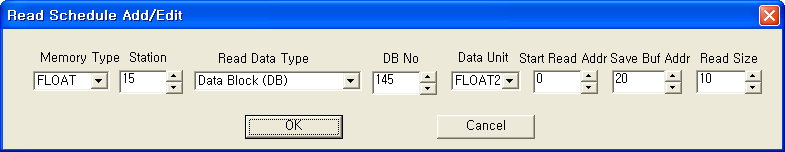

<그림 3> Brabender Techonologie사의 RC4 장치의 RK512 드라이브의 통신 읽기 설정 READ 추가/편집 대화상자의 예

<그림 3>는 <그림 2>의 대화상자에서 READ 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

아날로그 출력 설정법

아날로그 출력으로 DB 등의 메모리 값을 WORD, DWORD, FLOAT 단위로 변경할 수 있다.

아날로그 출력 TAG 설정 시 필요한 요소

1) PORT           Brabender Techonogie사의 RC4 장치의 RK512 통신 드라이브를 설정한 포트번호. ( 0 ~ 255 )

2) STATION      Brabender Techonologie사의 RC4 장치의 RK512 장비의 Station 번호

3) Address      출력할 메모리 번지..

4) Extra1          읽기/쓰기 명령어. ( <표 1> 참조 )

DB, DBxx.F2,

5) Extra2          사용안함

예1) Station : 15  Address : 0000  Extra1 : DB145.F2, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 15번 RC4 장치의 Feeder1 SetPonts 값을 설정한 값으로 변경할 수 있다.

예2) Station : 15  Address : 0001  Extra1 : DB145.F2, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 15번 RC4 장치의 Feeder2 SetPonts 값을 설정한 값으로 변경할 수 있다.

3. Brabender Technologie사 RC4 장치의 전원 및 통신 케이블 연결

전원연결

<그림 4>의 전원 단자에 AC 전원 ( 220 V 등 )을 연결한다.

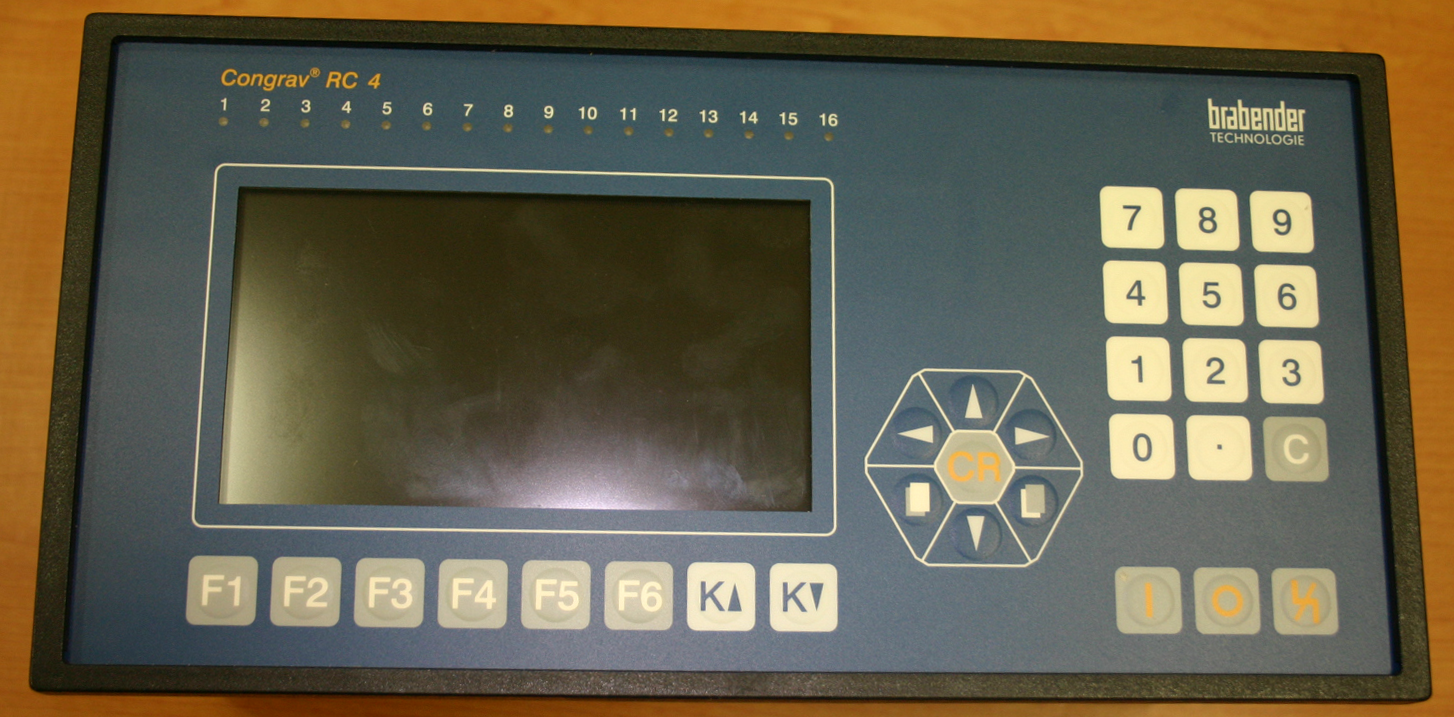

<그림 4> Brabender Technologie사의 RC4 장치의 모습

RS-422 통신 케이블 연결

Brabender Technologie사의 RC4 장치의 후면부 9핀 통신 단자에 RS-422 코드 컨터버의 4선을 아래와 같은 형태로 단자에 연결한다.
