이중화 선로에서 네트워크 서버/클라이언트 프로그램에 의한 네트워크는 <그림 1>과 같이 구성할 수 있다.

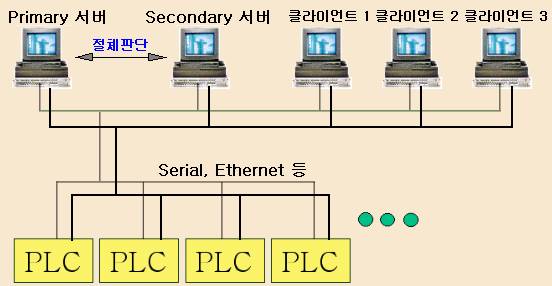

<그림 1> 이중화 선로에서의 네트워크 서버/클라이언트 시스템의 예
이중화 선로의 네트워크 서버/클라이언트 프로그램에 의한 네트워킹은 Primary/Secondary 서버는 PLC ( 또는 콘트롤러 ) 등과 직접 통신하여 감시/제어 시스템을 구성한다.
또한 클라이언트 시스템은 Primary 서버에서 PLC 등과 통신한 데이터를 네트워크 서버와 클라이언트 프로그램으로 통신하여 감시/제어를 할 수 있는 구조로 설계되어 있다.
참고) 이중화 선로에서의 네트워크 서버/클라이언트 설정 예
