라인 인쇄 관리기 도움말

감시 프로그램에서 발생한 경보를 라인 프린터를 통하여 인쇄하는 프로그램이다.

라인 인쇄는 윈도우의 도움을 받지않고 프린터 포트에 직접 출력하는 방식으로 인쇄를 한다.

라인 인쇄를 하기 위해서는 라인 인쇄 관리기가 감시프로그램과 함께 실행되고 있어야 한다.

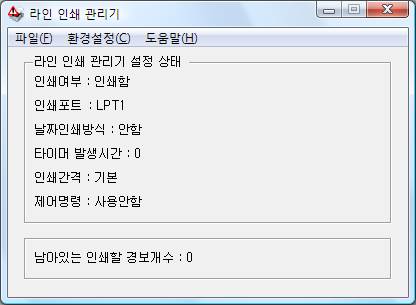

<그림1>라인 인쇄 관리기 실행화면의 예

<그림1>의 라인 인쇄 관리기 설정 상태에 표시된 내용은 다음과 같다.

인쇄여부 : 라인 인쇄 관리기의 인쇄여부(인쇄함, 인쇄안함)를 표시.

       인쇄여부는 ‘환경설정|인쇄 포트 설정’ 메뉴에서 설정한다.

인쇄포트 : 인쇄할 통신 포트를 표시. (LPT 또는 Serial 포트)

       Serial 포트 사용 시 : 통신속도, 패리티 비트 등을 설정.

날짜인쇄방식 : 안함 = 날짜를 인쇄하지 않는다.

매줄마다 = 인쇄할 때마다 날짜를 인쇄한다.

       날짜 바뀔 때 만 = 날짜가 바뀔 때 마다 날짜 인쇄.

타이머 발생시간 : 라인 인쇄 관리기 인쇄 속도를 표시.

       예) 0 = 계속 인쇄, 1000 = 1000mSec(1 초) 마다 하나의 경보 등을 인쇄.

인쇄간격 : 인쇄할 내용과 간격 등을 표시한다.

       기본 = ‘날짜 시간 태그 설명 메시지’를 인쇄한다.

       사용자 설정 = 사용자가 프린터 문자열 편집에서 등록한 내용을 인쇄.

제어명령 : 컬러 프린터 등을 위한 제어명령 사용여부 표시.

<그림 1>의 ‘남아있는 인쇄할 경보개수’는 현재 메모리에 보관된(최대 1000개) 인쇄해야 할 경보 개수를 보여준다.

라인 인쇄 관리기의 글자메뉴별 설명

파일 글자메뉴

파일 글자메뉴는 ‘종료’ 하나의 메뉴가 있다.

‘파일|종료’ 메뉴를 선택하면 <그림 2>와 같은 종료 확인 메시지를 표시하여 라인 인쇄 관리기의 종료 여부를 확인한다.

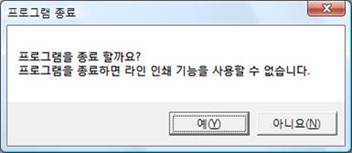

<그림 2> 라인 인쇄 관리기 종료 확인 메시지

환경설정 글자메뉴

환경설정 글자메뉴는 <그림 3>과 같이 ‘인쇄 포트 설정’, ‘인쇄 간격 설정’, ‘경보 종류별 제어명령 설정’ 메뉴가 있다.

<그림 3> 환경설정 글자메뉴

‘환경설정|인쇄 포트 설정’ 메뉴를 선택하면 <그림 4>와 같은 인쇄 포트 설정 대화상자가 나타난다.

<그림 4>에서 인쇄여부, 날짜 인쇄 방법, 인쇄 포트, 타이머 발생시간 등을 설정한다.

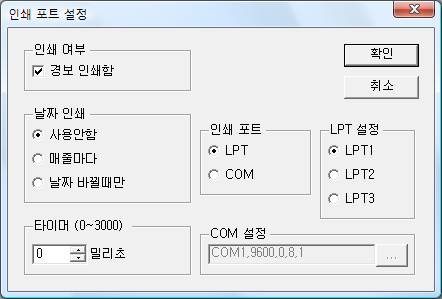

<그림 4> 인쇄 포트 설정 대화상자의 예

‘환경설정|인쇄 간격 설정’ 메뉴를 선택하면 <그림 5>와 같은 인쇄 간격 설정 대화상자가 나타난다.

<그림 5>에서 간격 조절 형태를 기본(‘날짜 시간 태그 설명 메시지’ 순으로 인쇄), 사용자 설정 중에서 선택한다.

만약 간격 조절 형태를 ‘사용자 설정’으로 선택하면 사용자 설정 영역의 버튼과 에디터가 활성화되는데 이 상태에서 경보 인쇄 간격과 내용을 입력한다.

<표 1>은 사용자 인쇄 간격 조절을 위한 명령형식, 명령어 및 명령어이다.

                           <표 1> 사용자 인쇄 간격 조절을 위한 명령형식 및 명령어

주의) 만약 사용자 설정 에디터에 빈칸 또는 특정한 문자를 입력하면 입력한 내용이 인쇄 시 항상 인쇄된다.

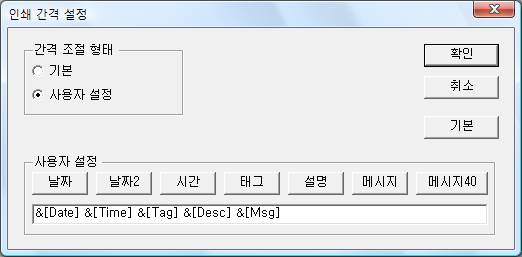

<그림 5> 인쇄 간격 설정 대화상자의 예

참고) 인쇄 간격 설정 시 간격 조절 형태가 기본일 때의 인쇄 간격에 대한 명령어는 항상 &[Date] &[Time] &[Tag] &[Desc] &[Msg] 이다.

‘환경설정|경보 종류별 제어명령 설정’ 메뉴를 선택하면 <그림 6>과 같은 경보 종류별 제어명령 설정 대화상자가 나타난다.

<그림 6>의 ‘제어명령 사용’을 체크( V )한 경우 각 경보 종류별 제어 문장을 27, 114, 53 과 같은 형식으로 입력한다.

일반적으로 경보 종류별 제어명령은 컬러 프린터 사용 시 경보종류에 따라 서로 다른 색상, 글자크기/모양(흑백 프린터도 사용가능)으로 인쇄하기 위해 사용한다.

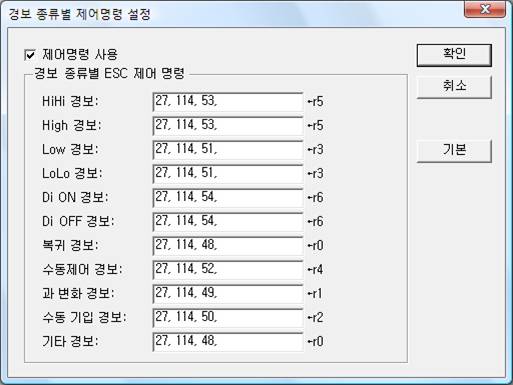

<그림 6> 인쇄 간격 설정 대화상자의 예

참고) <그림 6>의 기본 제어명령은 EPSON 프린터의 컬러 제어 명령이다.

도움말 글자메뉴

도움말 글자메뉴는 ‘도움말’ 하나의 메뉴가 있다.

‘도움말|도움말’ 메뉴를 선택하면 <그림 7>과 같은 프로그램 정보 등을 볼 수 있다.

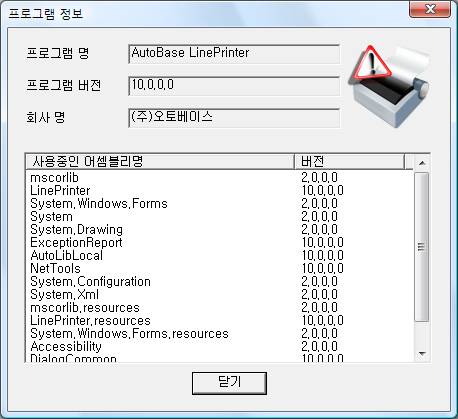

<그림 7> 라인 인쇄 관리기의 프로그램 정보 대화상자의 예
